Боковой ступень — HITACHI CX650PTR

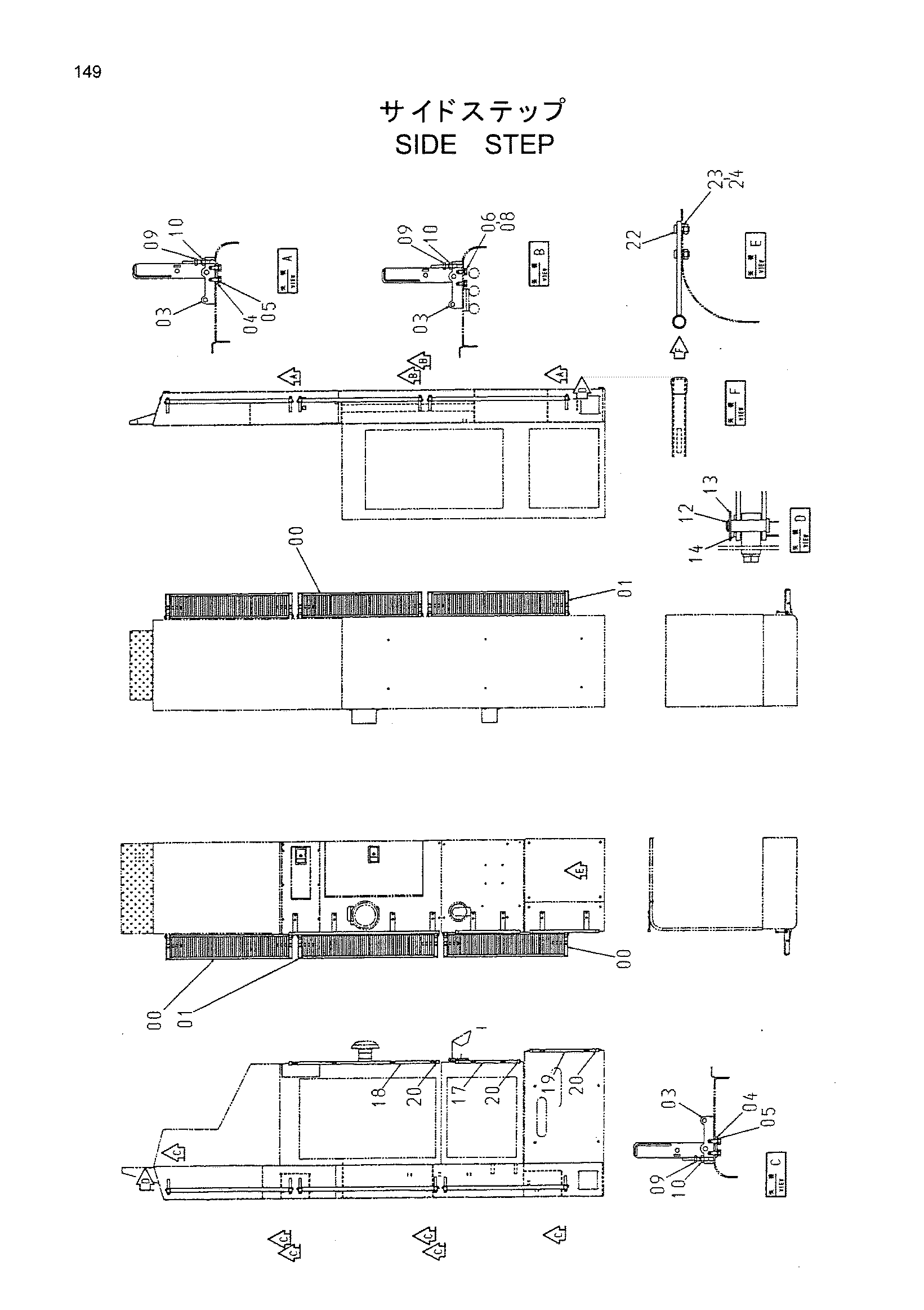

Заводская схема «Боковой ступень» для HITACHI CX650PTR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8060091 | Ступень | 3 |
| 01 | 8059383 | Ступень | 2 |
| 03 | 3072478 | Кронштейн | 10 |
| 04 | 4350209 | Пластина | 8 |
| 05 | J011225 | Болт с шайбой | 16 |
| 06 | J901220 | Болт | 4 |
| 08 | A590912 | Пружинная шайба | 4 |
| 09 | J901240 | Болт | 10 |
| 10 | J950012 | Гайка | 10 |
| 12 | 4338267 | Палец | 10 |
| 13 | 4022700 | Стопорный палец | 10 |
| 14 | A590116 | Плоская шайба | 10 |
| 17 | 8082016 | Поручень | 1 |
| 18 | 8062504 | Поручень | 1 |
| 19 | 8068334 | Поручень | 1 |
| 20 | 4094101 | Колпачок | 6 |
| 22 | 4345743 | Болт | 16 |
| 23 | A590910 | Пружинная шайба | 16 |
| 24 | J950010 | Гайка | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX650PTR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
