Механизм поворота — HITACHI CX650PTR

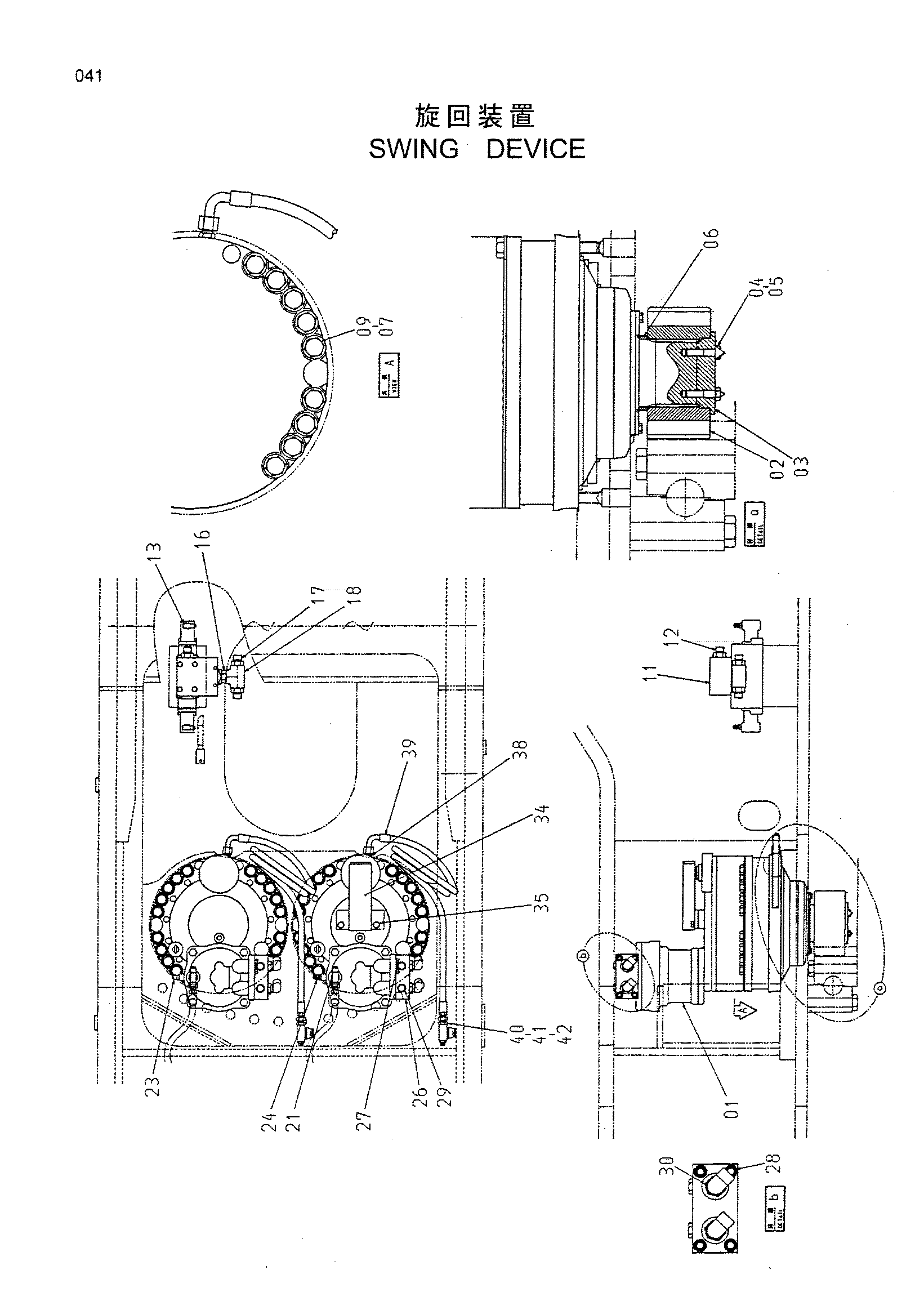

Заводская схема «Механизм поворота» для HITACHI CX650PTR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4352851 | Гидромотор | 2 |
| 02 | 3078949 | Ведущая шестерня | 2 |
| 03 | 4384253 | Фиксатор | 2 |
| 04 | 4117005 | Стопорная шайба | 4 |
| 05 | J901250 | Болт | 8 |
| 06 | 4365443 | Втулка | 2 |
| 07 | 4018545 | Шайба | 36 |
| 09 | J932011 | Болт | 36 |
| 11 | 4363974 | Гидрораспределитель | 1 |
| 12 | 4042033 | Адаптер | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 4376938 | Тройник | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4208243 | Адаптер | 1 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 94-1304 | Адаптер | 2 |
| 18 | 94-0663 | Тройник | 1 |
| 21 | 4221224 | Тройник | 2 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4156434 | Угловой штуцер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4208473 | Тройник | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 3065597 | Блок | 2 |
| 27 | A811030 | Уплотнительное кольцо | 4 |
| 28 | M341245 | Болт с внутренним шестигранником | 8 |
| 29 | 4092534 | Пробка | 4 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4065118 | Угловой штуцер | 4 |
| 30A | 4506424 | Уплотнительное кольцо | 1 |
| 34 | 9742784 | Крышка | 1 |
| 35 | J011235 | Болт с шайбой | 2 |
| 38 | 4266331 | Адаптер | 2 |
| 39 | 4347075 | Шланг | 2 |
| 40 | 4221287 | Адаптер | 2 |
| 41 | 94-4028 | Кран | 2 |
| 42 | 94-2024 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX650PTR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
