Задний стойка — HITACHI CX650PTR

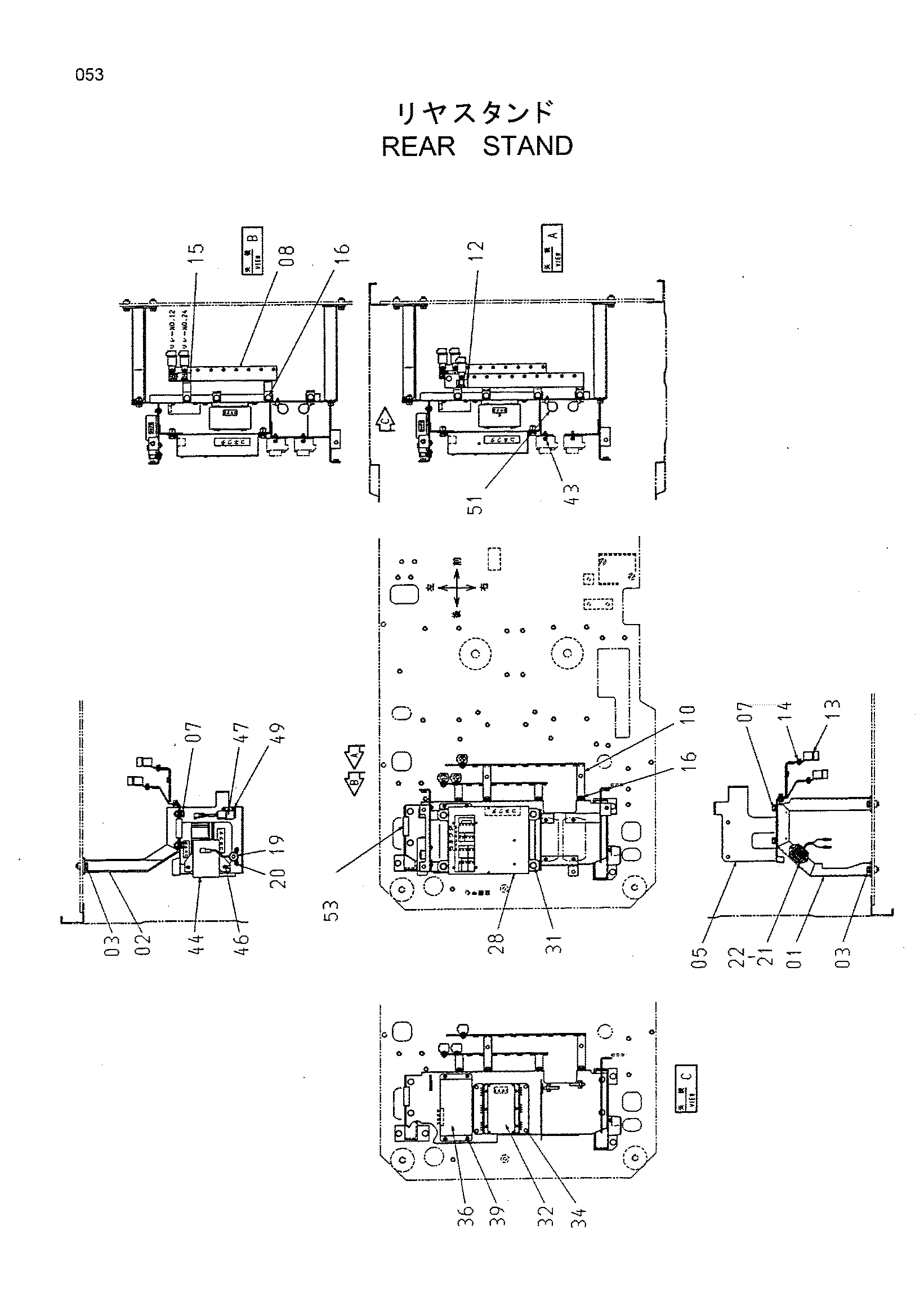

Заводская схема «Задний стойка» для HITACHI CX650PTR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8057383 | Опора | 1 |
| 02 | 8060063 | Опора | 1 |
| 03 | J011030 | Болт с шайбой | 4 |
| 05 | 6014446 | Кронштейн | 1 |
| 07 | J021025 | Болт с шайбой | 4 |
| 08 | 8057507 | Кронштейн | 1 |
| 10 | 8073396 | Кронштейн | 1 |
| 12 | 4447173 | Информационная табличка | 1 |
| 13 | 4251588 | Реле | 3 |
| 14 | J460616 | Винт с шайбой | 3 |
| 15 | 4447174 | Информационная табличка | 1 |
| 16 | J020825 | Болт с шайбой | 4 |
| 19 | 4258403 | Зуммер | 1 |
| 20 | J460516 | Винт с шайбой | 2 |
| 21 | 950703 | Зуммер | 1 |
| 22 | J450416 | Винт с шайбой | 2 |
| 28 | 9197855 | Контроллер | 1 |
| 31 | J021025 | Болт с шайбой | 4 |
| 32 | 9150215 | Контроллер (хксм-2) | 1 |
| 34 | J010614 | Болт с шайбой | 4 |
| 36 | 4325825 | Блок управление | 1 |
| 39 | J460616 | Винт с шайбой | 4 |
| 43 | J450625 | Винт с шайбой | 4 |
| 44 | 4205750 | Таймер | 1 |
| 46 | J460616 | Винт с шайбой | 2 |
| 47 | 4357037 | Реле | 1 |
| 49 | J460616 | Винт с шайбой | 2 |
| 51 | 4254600 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX650PTR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
