Гидролинии рабочего оборудования (3) — HITACHI CX650PTR

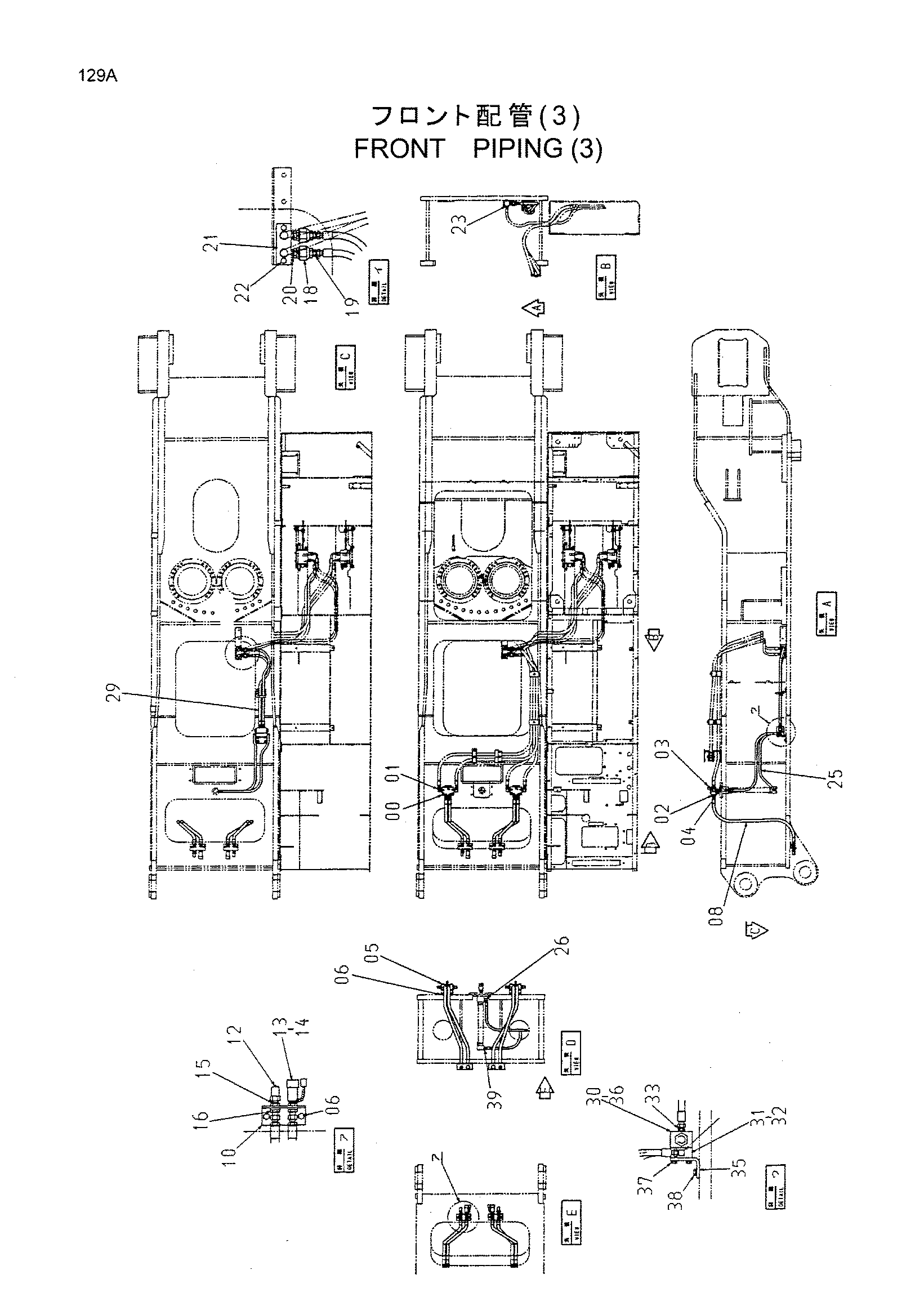

Заводская схема «Гидролинии рабочего оборудования (3)» для HITACHI CX650PTR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4367208 | Обратный клапан | 2 |
| 01 | 4154672 | Угловой штуцер | 4 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4210361 | Адаптер | 4 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4156434 | Угловой штуцер | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 9755832 | Кронштейн | 2 |
| 05 | J011070 | Болт с шайбой | 4 |
| 06 | J011230 | Болт с шайбой | 8 |
| 08 | 4327643 | Шланг | 4 |
| 10 | 4444674 | Кронштейн | 2 |
| 12 | 4033129 | Самоуплотняющееся соединение | 2 |
| 13 | 4033130 | Самоуплотняющееся соединение | 2 |
| 14 | 4044883 | Хомут | 4 |
| 15 | 4361210 | Адаптер | 4 |
| 16 | 4316589 | Гайка | 4 |
| 18 | 4188602 | Клапан словретер | 2 |
| 19 | 4215650 | Адаптер | 2 |
| 20 | 4229648 | Адаптер | 2 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 3075887 | Разъём | 1 |
| 22 | J011060 | Болт с шайбой | 2 |
| 23 | 4200466 | Адаптер | 2 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4327810 | Шланг | 2 |
| 26 | 4154671 | Угловой штуцер | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4215650 | Адаптер | 1 |
| 29 | 4327805 | Шланг | 2 |
| 30 | 4038421 | Обратный клапан | 1 |
| 31 | 4268759 | Блок | 1 |
| 32 | 4506418 | Уплотнительное кольцо | 2 |
| 33 | 4215650 | Адаптер | 2 |
| 34 | 4154657 | Угловой штуцер | 2 |
| 35 | 4268760 | Кронштейн | 2 |
| 36 | M341050 | Болт с внутренним шестигранником | 4 |
| 37 | J011025 | Болт с шайбой | 4 |
| 38 | J011225 | Болт с шайбой | 2 |
| 39 | 4200466 | Адаптер | 1 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX650PTR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
