Задний рама — HITACHI CX650PTR

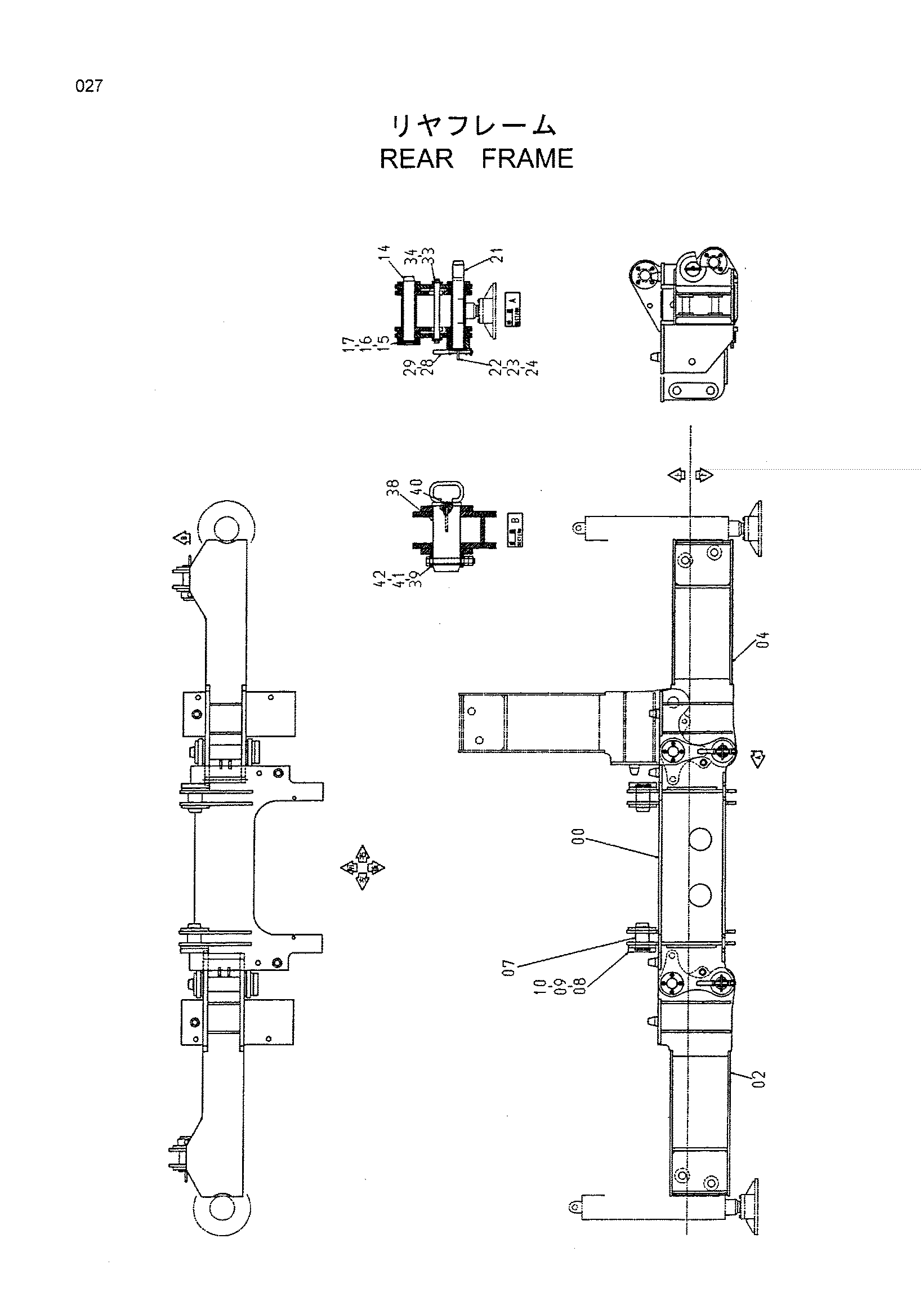

Заводская схема «Задний рама» для HITACHI CX650PTR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6019546 | Рама задний | 1 |
| 02 | 6019590 | Беам задний | 1 |
| 04 | 6019588 | Беам задний | 1 |
| 07 | 4445450 | Палец | 4 |
| 08 | 4445457 | Ограничитель | 4 |
| 09 | J901245 | Болт | 16 |
| 10 | A590912 | Пружинная шайба | 16 |
| 14 | 4445449 | Палец | 2 |
| 15 | 4367784 | Ограничитель | 2 |
| 16 | J901245 | Болт | 8 |
| 17 | A590912 | Пружинная шайба | 8 |
| 21 | 4445453 | Палец | 2 |
| 22 | 9755742 | Рукоятка | 2 |
| 23 | J901030 | Болт | 8 |
| 24 | A590910 | Пружинная шайба | 8 |
| 28 | 4373306 | Палец | 2 |
| 29 | 4001834 | Палец кольцо | 2 |
| 33 | 4368133 | Палец | 2 |
| 34 | 947447 | Палец кольцо | 4 |
| 38 | 8082050 | Палец | 2 |
| 39 | 4445458 | Ограничитель | 2 |
| 40 | J75481 | Пресс-маслёнка | 2 |
| 41 | J922415 | Болт | 2 |
| 42 | J950024 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX650PTR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
