Гидрораспределитель трубопроводы (1) — HITACHI CX650PTR

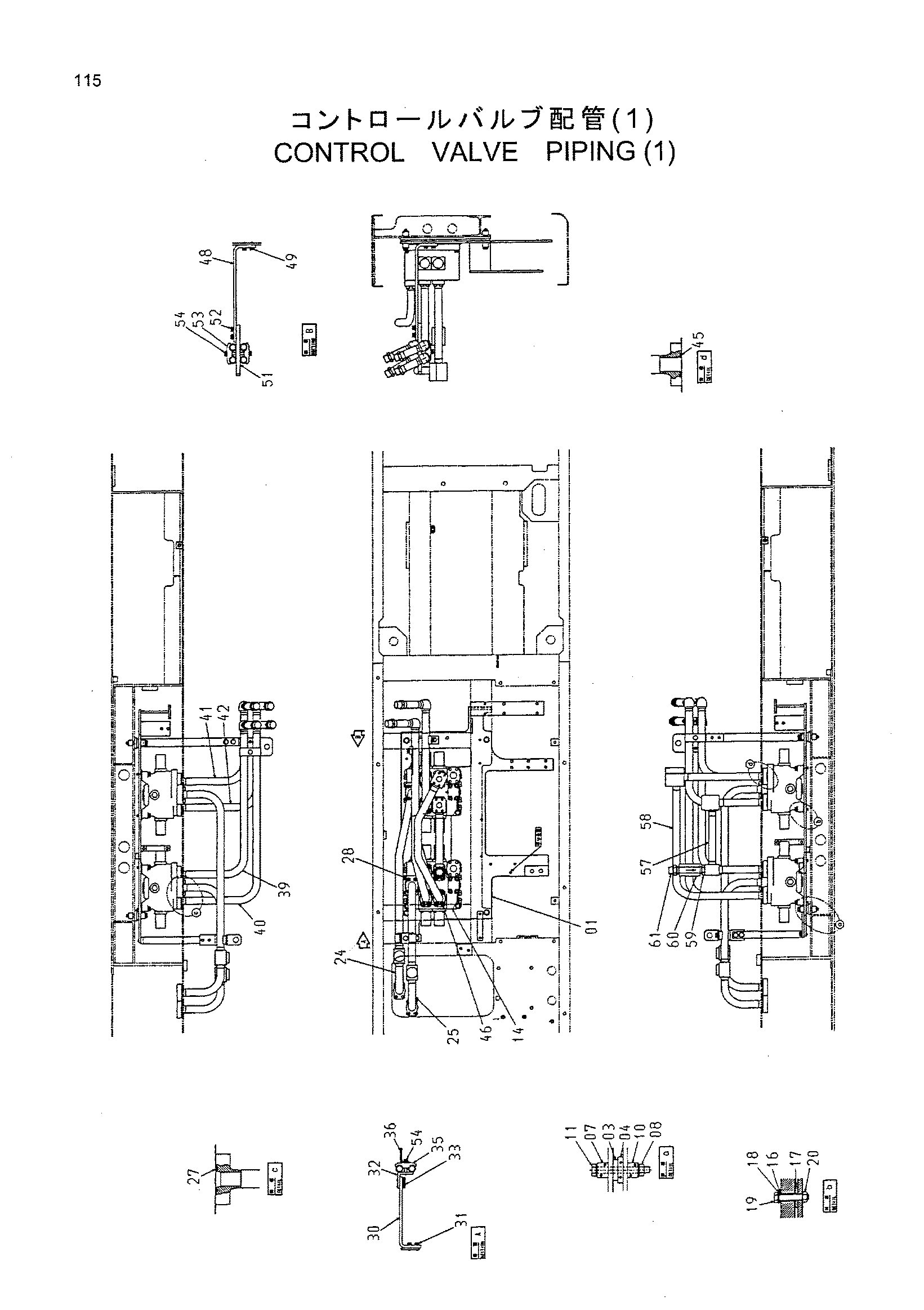

Заводская схема «Гидрораспределитель трубопроводы (1)» для HITACHI CX650PTR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7039446	Пластина	1
03	4314053	Проставка	4
04	4314054	Резиновая прокладка	2
07	A590112	Плоская шайба	8
08	M660012	U-образная гайка	4
10	4346042	Втулка	8
11	J901290	Болт	4
14	4431598	Гидрораспределитель	2
16	4172242	Резиновая втулка	6
17	4172243	Резиновая прокладка	6
18	A590110	Плоская шайба	6
19	J901055	Болт	6
20	M660010	U-образная гайка	6
24	8082218	Трубка	1
25	8082217	Трубка	1
27	A811040	Уплотнительное кольцо	2
28	M341245	Болт с внутренним шестигранником	8
30	4318469	Кронштейн	1
31	J021030	Болт с шайбой	2
32	4318470	Кронштейн	1
33	J021230	Болт с шайбой	2
35	4189860	Хомут трубки	1
36	4331935	Кронштейн	1
39	8082215	Трубка	1
40	8082216	Трубка	1
41	8082213	Трубка	1
42	8082214	Трубка	1
45	A811035	Уплотнительное кольцо	8
46	M341036	Болт с внутренним шестигранником	32
48	4445985	Кронштейн	1
49	J021030	Болт с шайбой	2
51	4318467	Пластина	1
52	J021235	Болт с шайбой	2
53	4189860	Хомут трубки	2
54	J011265	Болт с шайбой	3
57	8082212	Трубка	1
58	8082219	Трубка	1
59	4184837	Адаптер	1
59A	4506429	Уплотнительное кольцо	1
60	4163096	Обратный клапан	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX650PTR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
