PTR предохранительный трубопроводы — HITACHI CX650PTR

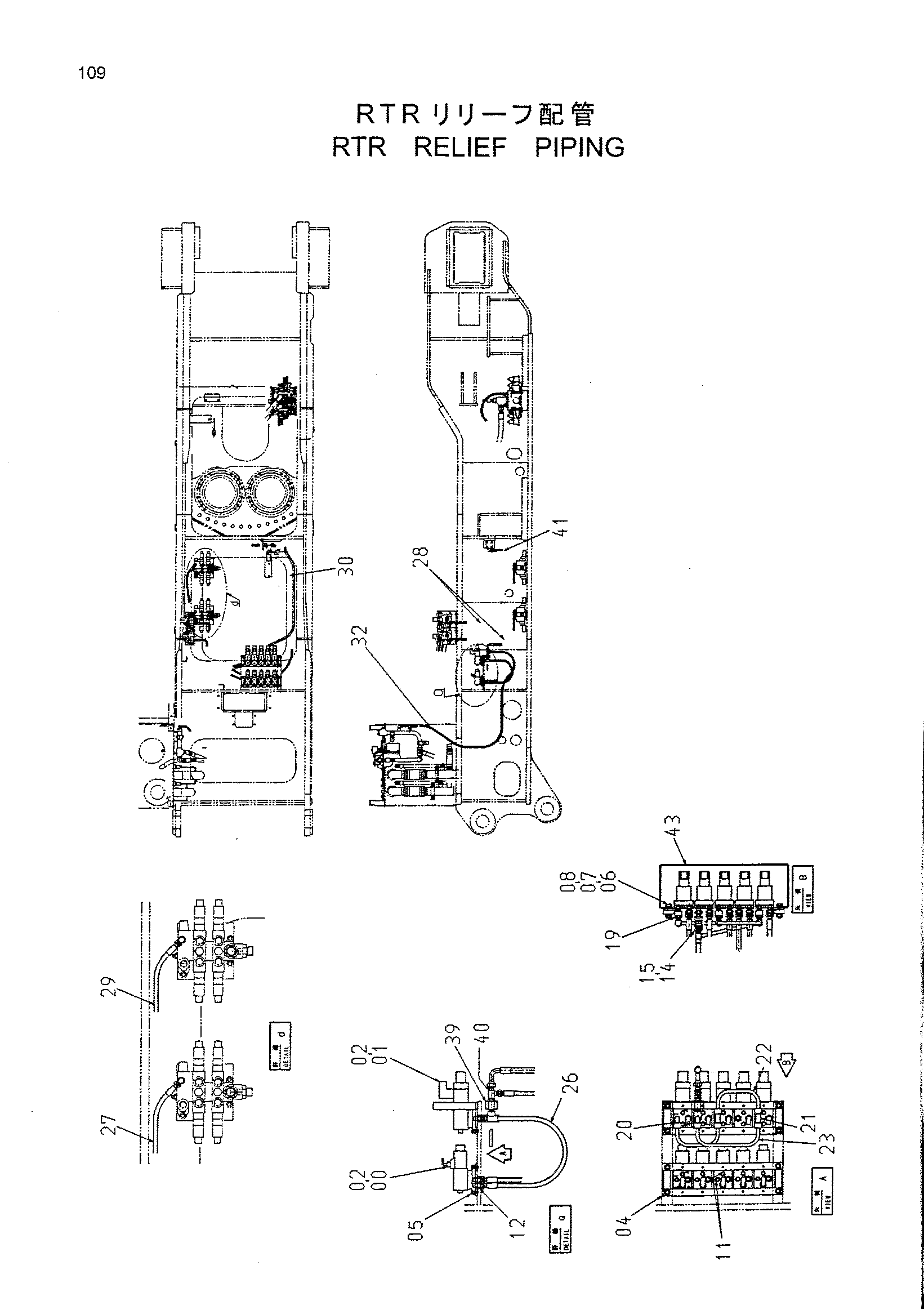

Заводская схема «PTR предохранительный трубопроводы» для HITACHI CX650PTR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4435809 | Электромагнитный клапан | 5 |
| 01 | 4435811 | Предохранительный клапан | 5 |
| 02 | J780550 | Болт с внутренним шестигранником | 40 |
| 04 | 8082208 | Кронштейн | 2 |
| 05 | J780616 | Болт с внутренним шестигранником | 20 |
| 06 | J901035 | Болт | 8 |
| 07 | A590910 | Пружинная шайба | 8 |
| 08 | J950010 | Гайка | 8 |
| 11 | 94-2022 | Пробка | 20 |
| 12 | 4215648 | Адаптер | 16 |
| 14 | 94-1701 | Адаптер | 1 |
| 15 | 94-0660 | Тройник | 1 |
| 19 | 4015427 | Адаптер | 3 |
| 20 | 4130176 | Штуцер трубки | 2 |
| 21 | 4130182 | Штуцер трубки | 2 |
| 22 | 4447412 | Трубка | 2 |
| 23 | 4447411 | Трубка | 1 |
| 26 | 4306069 | Шланг | 5 |
| 27 | 4306087 | Шланг | 1 |
| 28 | 4306092 | Шланг | 2 |
| 29 | 4306095 | Шланг | 1 |
| 30 | 4306105 | Шланг | 1 |
| 32 | 4370624 | Шланг | 2 |
| 35 | 4219342 | Угловой штуцер | 2 |
| 36 | 4200472 | Угловой штуцер | 3 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4222016 | Тройник | 1 |
| 37A | 4506418 | Уплотнительное кольцо | 1 |
| 39 | 4325835 | Адаптер | 1 |
| 40 | 4207300 | Тройник | 1 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4381197 | Шланг | 1 |
| 43 | 3096071 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX650PTR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
