Насос трубопроводы (1) — HITACHI CX650PTR

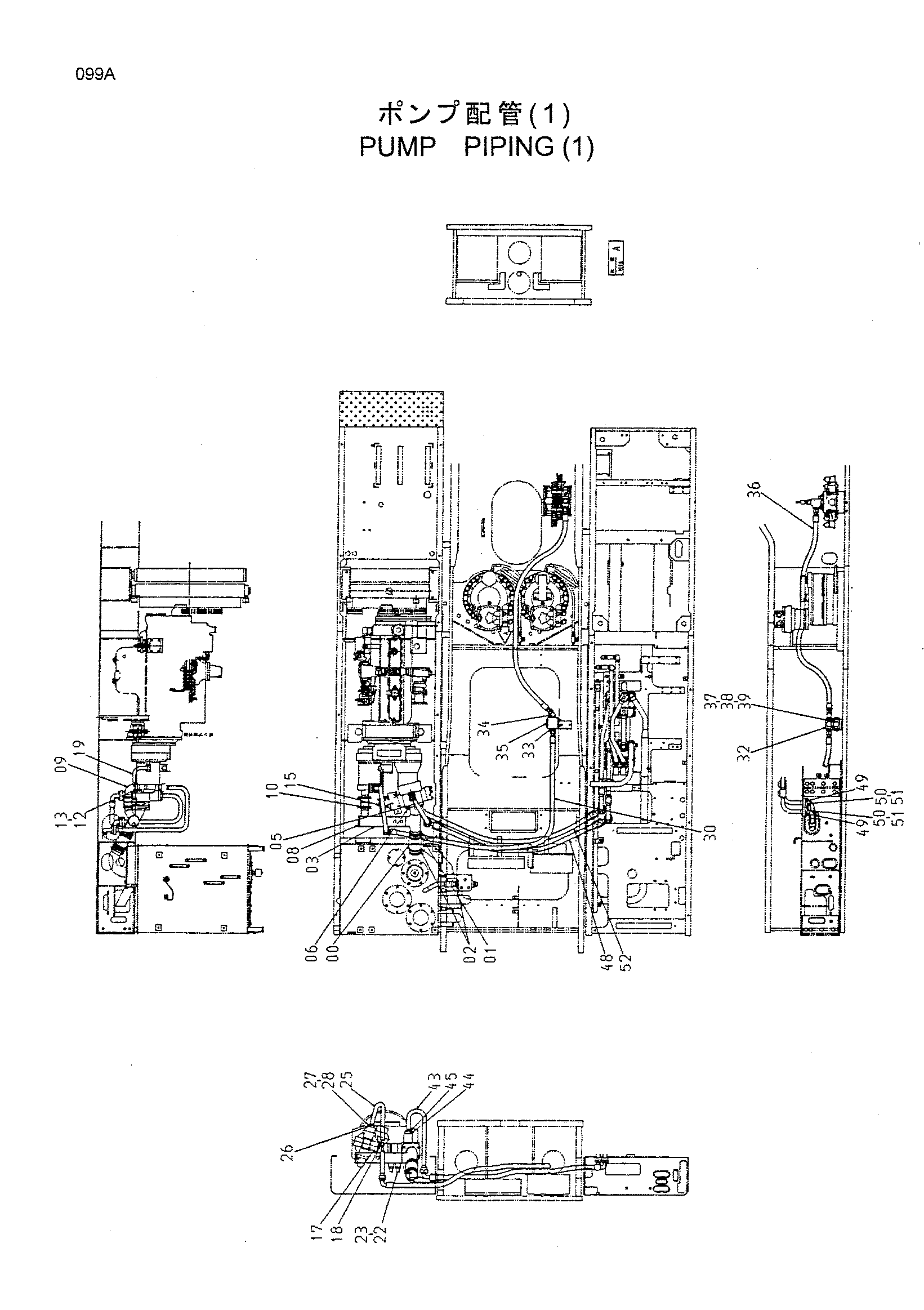

Заводская схема «Насос трубопроводы (1)» для HITACHI CX650PTR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4341645	Резиновый шланг	1
01	4263766	Хомут шланга	2
02	4507397	Хомут шланга	2
03	7030759	Трубка	1
05	A811115	Уплотнительное кольцо	1
06	M341640	Болт с внутренним шестигранником	4
08	4092534	Пробка	1
08A	4509180	Уплотнительное кольцо	1
09	9743721	Трубка	1
10	4067833	Муфта	1
10A	4196261	Уплотнение	2
12	A811060	Уплотнительное кольцо	1
13	M341236	Болт с внутренним шестигранником	4
15	4073889	Муфта	1
17	A811030	Уплотнительное кольцо	1
18	M341036	Болт с внутренним шестигранником	4
19	9743722	Трубка	1
22	4332983	Адаптер	2
23	4506429	Уплотнительное кольцо	2
25	8064074	Трубка	1
26	966993	Уплотнительное кольцо	2
27	M341030	Болт с внутренним шестигранником	8
28	962453	Разъёмный фланец	4
30	4446204	Шланг	1
32	3075721	Блок	1
33	4042034	Адаптер	1
33A	4506429	Уплотнительное кольцо	1
34	4147627	Угловой штуцер	1
34A	4506429	Уплотнительное кольцо	1
35	4113926	Пробка	4
35A	4506429	Уплотнительное кольцо	1
36	4173098	Шланг	1
37	J901204	Болт	2
38	A590912	Пружинная шайба	2
39	J950012	Гайка	2
43	8057012	Трубка	1
44	A811035	Уплотнительное кольцо	1
45	M341236	Болт с внутренним шестигранником	4
48	4446162	Шланг	1
49	966993	Уплотнительное кольцо	4
50	4085560	Разъёмный фланец	8
51	M341240	Болт с внутренним шестигранником	16
52	4446161	Шланг	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX650PTR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
