Рама крышка — HITACHI CX650PTR

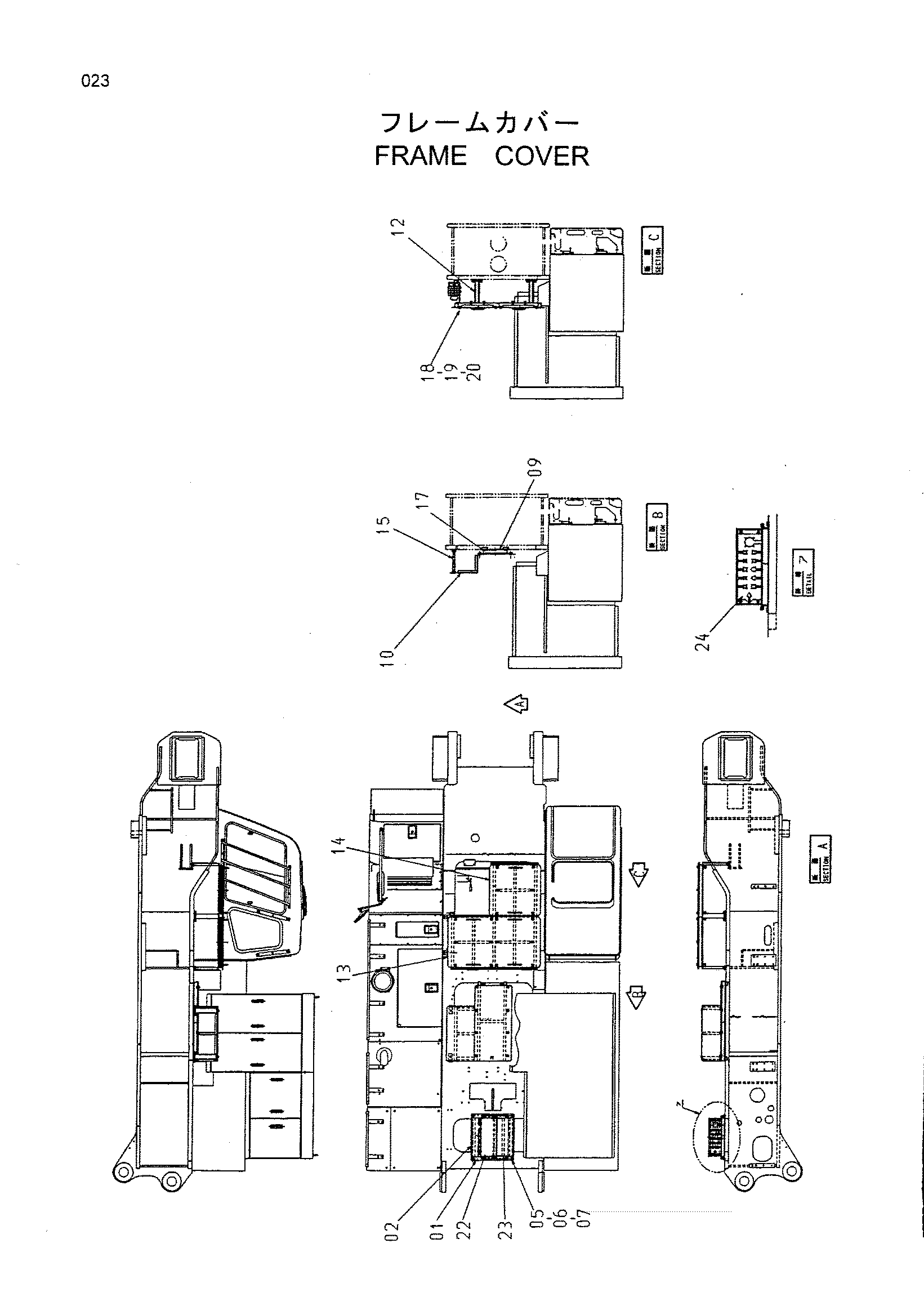

Заводская схема «Рама крышка» для HITACHI CX650PTR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8082672 | Крышка | 1 |
| 02 | 4447999 | Уплотнительная окантовка | 1 |
| 05 | J901635 | Болт | 4 |
| 06 | A590916 | Пружинная шайба | 4 |
| 07 | A590116 | Плоская шайба | 4 |
| 09 | 7039994 | Рама | 1 |
| 10 | 7039996 | Крышка | 1 |
| 12 | 7039998 | Рама | 1 |
| 13 | 7039999 | Крышка | 1 |
| 14 | 7040000 | Крышка | 1 |
| 15 | 8083295 | Кронштейн | 2 |
| 17 | J011225 | Болт с шайбой | 18 |
| 18 | J901025 | Болт | 40 |
| 19 | A590110 | Плоская шайба | 40 |
| 20 | A590910 | Пружинная шайба | 40 |
| 22 | 8082220 | Крышка | 1 |
| 23 | 8084066 | Крышка | 1 |
| 24 | 3092049 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX650PTR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
