Основной рама — HITACHI CX650PTR

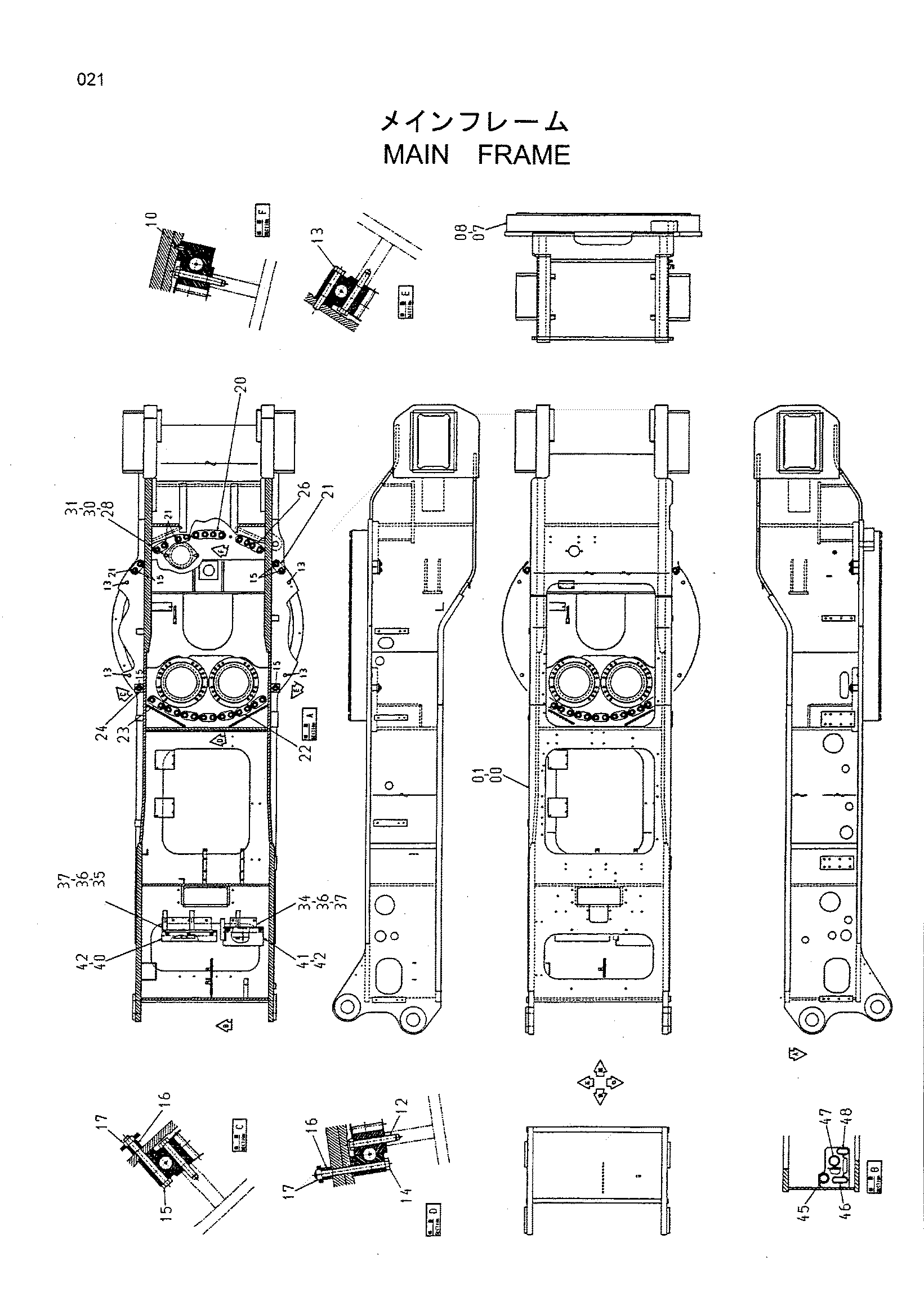

Заводская схема «Основной рама» для HITACHI CX650PTR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5007070 | Рама основной | 1 |
| 07 | 9158389 | Подшипник. поворот | 1 |
| 10 | 4350954 | Установочный штифт | 2 |
| 12 | J833015 | Болт | 36 |
| 13 | J833015 | Болт | 4 |
| 14 | J833028 | Болт | 26 |
| 15 | J833023 | Болт | 6 |
| 16 | 4203448 | Проставка | 32 |
| 17 | J953030 | Гайка | 30 |
| 20 | 4368601 | Ограничитель | 1 |
| 21 | 4368602 | Ограничитель | 4 |
| 22 | 4368603 | Ограничитель | 6 |
| 23 | 4368604 | Ограничитель | 1 |
| 24 | 4368605 | Ограничитель | 2 |
| 26 | 4446267 | Ограничитель | 1 |
| 28 | 4358404 | Крышка | 1 |
| 30 | A590916 | Пружинная шайба | 2 |
| 31 | J901635 | Болт | 2 |
| 34 | 7039447 | Кронштейн | 1 |
| 35 | 8082210 | Кронштейн | 1 |
| 36 | J901640 | Болт | 5 |
| 37 | A590910 | Пружинная шайба | 5 |
| 40 | 4445986 | Крышка | 1 |
| 41 | 4445987 | Крышка | 1 |
| 42 | J031030 | Болт с шайбой | 5 |
| 45 | 4211191 | Резиновая втулка | 1 |
| 46 | 4213560 | Резиновая втулка | 1 |
| 47 | 4221019 | Резиновая втулка | 1 |
| 48 | 4213559 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX650PTR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
