Гидролинии хода — HITACHI CX650PTR

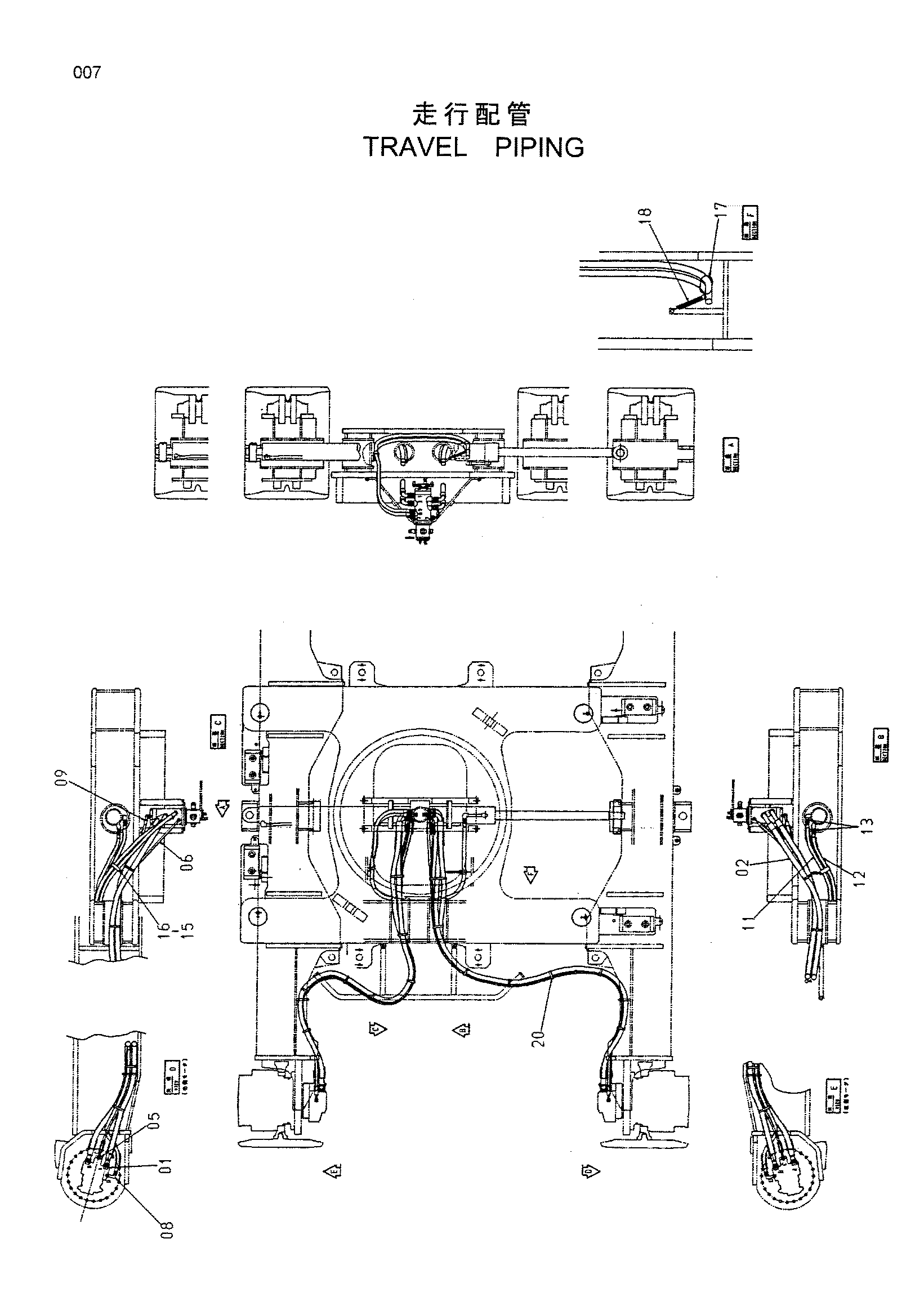

Заводская схема «Гидролинии хода» для HITACHI CX650PTR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4317614 | Адаптер | 4 |
| 01A | 970860 | Уплотнительное кольцо | 1 |
| 02 | 4374956 | Шланг | 4 |
| 05 | 4200465 | Адаптер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4374954 | Шланг | 2 |
| 08 | 4217342 | Угловой штуцер | 2 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4374955 | Шланг | 2 |
| 11 | 4369491 | Шланг | 1 |
| 12 | 4369492 | Шланг | 1 |
| 13 | 4210361 | Адаптер | 2 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | J011016 | Болт с шайбой | 1 |
| 16 | 4190265 | Зажим | 1 |
| 17 | 4081118 | Хомут | 1 |
| 18 | 423 | Пружина | 1 |
| 20 | 4077322 | Лента | 14 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX650PTR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
