Гидрораспределитель трубопроводы (3) — HITACHI CX650PTR

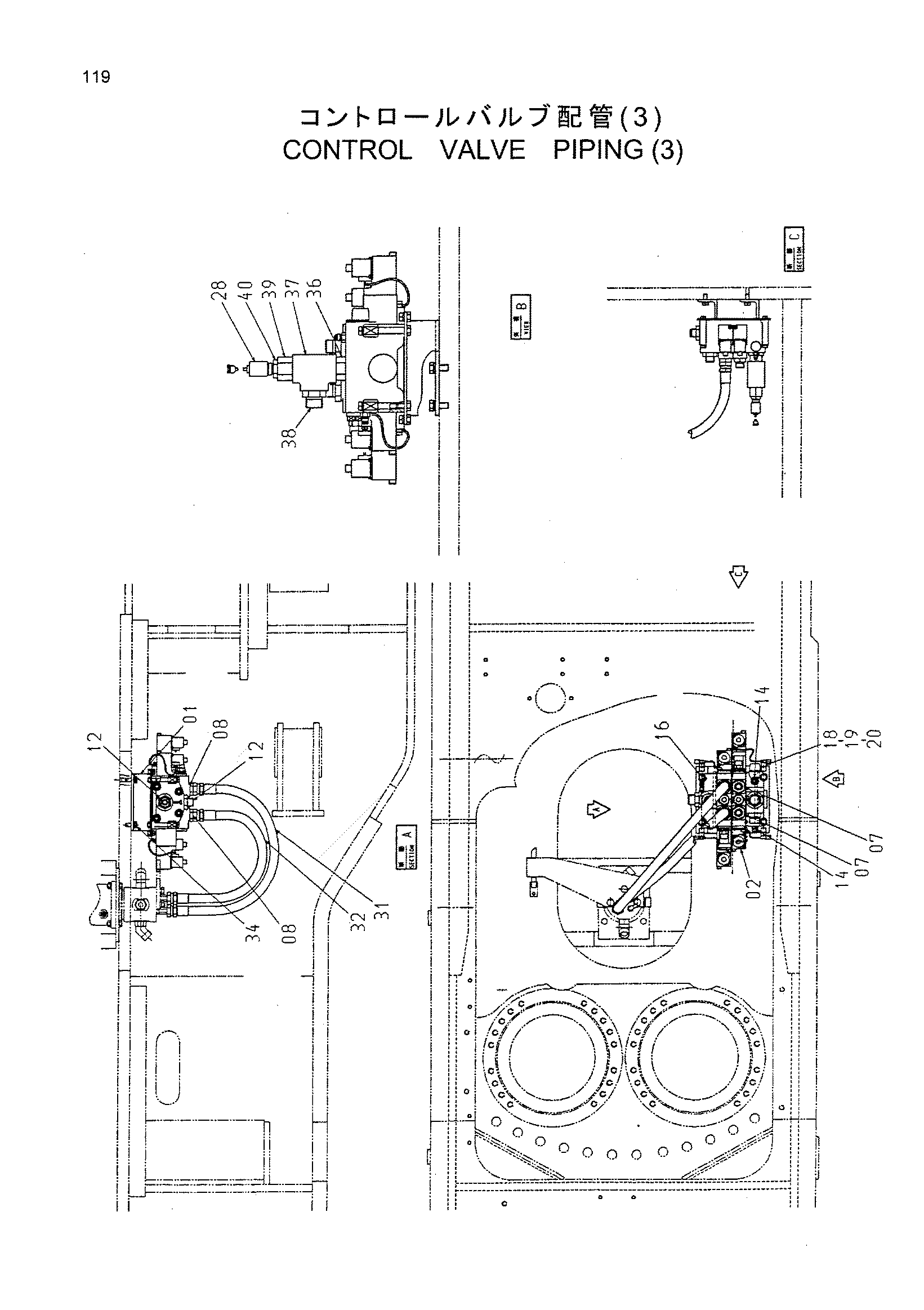

Заводская схема «Гидрораспределитель трубопроводы (3)» для HITACHI CX650PTR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8082211 | Кронштейн | 1 |
| 02 | 4435806 | Гидрораспределитель | 1 |
| 07 | 4042033 | Адаптер | 2 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4317612 | Адаптер | 2 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 4129457 | Адаптер | 2 |
| 12A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | 4200467 | Адаптер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | J011000 | Болт с шайбой | 4 |
| 18 | 4257159 | Кронштейн | 4 |
| 19 | A590910 | Пружинная шайба | 4 |
| 20 | J901016 | Болт | 4 |
| 28 | 4396361 | Датчик давления | 1 |
| 31 | 4305264 | Шланг | 1 |
| 32 | 4305262 | Шланг | 1 |
| 34 | J011230 | Болт с шайбой | 4 |
| 36 | 4184837 | Адаптер | 1 |
| 36A | 4506429 | Уплотнительное кольцо | 1 |
| 37 | 94-0664 | Тройник | 1 |
| 38 | 94-1305 | Адаптер | 1 |
| 39 | 94-1610 | Переходник | 1 |
| 40 | 94-1608 | Переходник | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX650PTR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
