Гидрораспределитель трубопроводы(4) — HITACHI CX650PTR

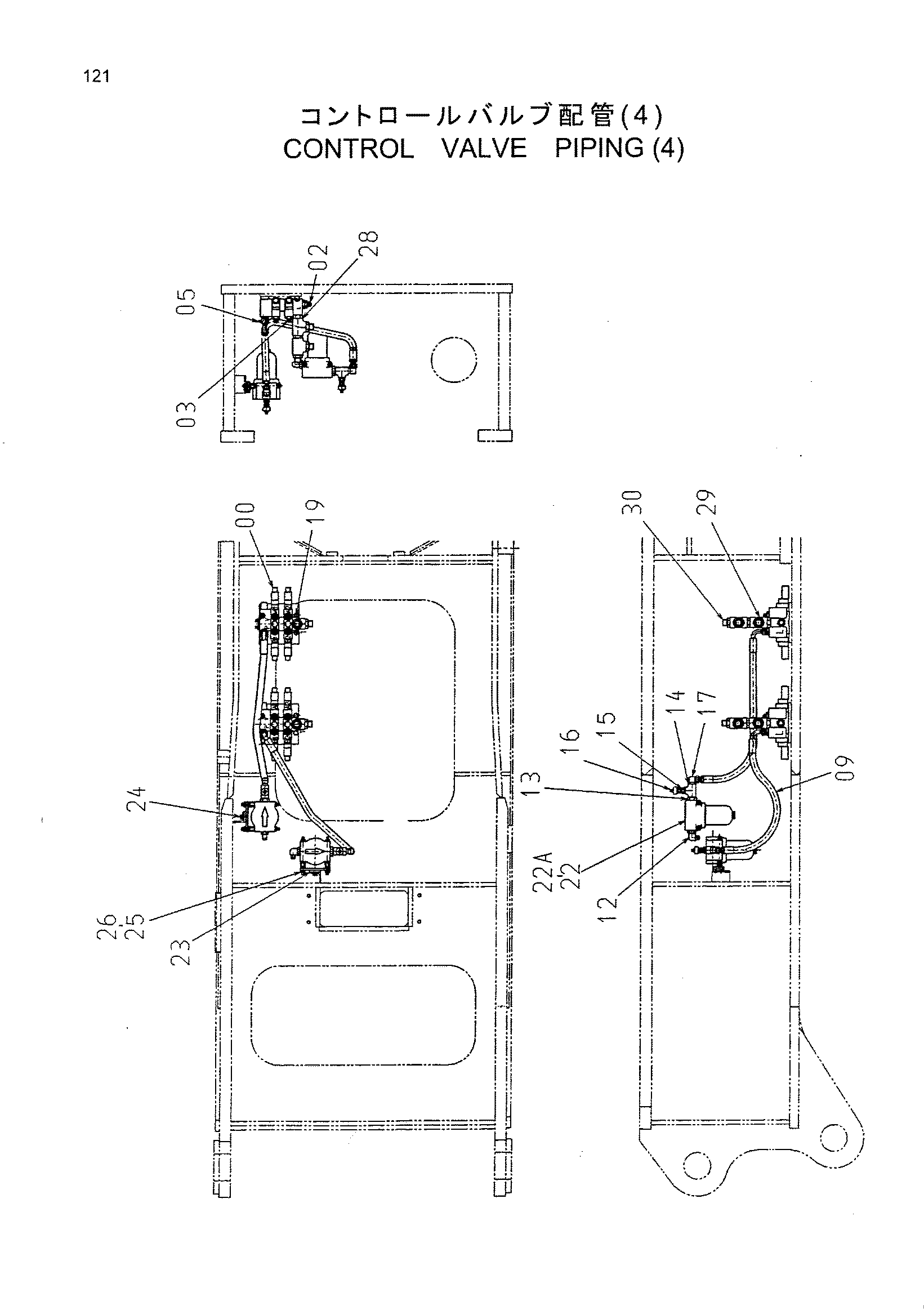

Заводская схема «Гидрораспределитель трубопроводы(4)» для HITACHI CX650PTR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4435507 | Гидрораспределитель | 2 |
| 02 | 4210361 | Адаптер | 8 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4200469 | Адаптер | 4 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4200467 | Адаптер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4378806 | Шланг | 2 |
| 12 | 4353073 | Угловой штуцер | 2 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 4222089 | Адаптер | 2 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 94-0662 | Тройник | 2 |
| 15 | 94-1608 | Переходник | 2 |
| 16 | 4396361 | Датчик давления | 2 |
| 17 | 4154658 | Угловой штуцер | 2 |
| 19 | J011025 | Болт с шайбой | 6 |
| 22 | 4446733 | Фильтр | 2 |
| 22A | 4465658 | Фильтрующий элемент | 1 |
| 23 | 9755992 | Кронштейн | 2 |
| 24 | J011025 | Болт с шайбой | 4 |
| 25 | J950012 | Гайка | 4 |
| 26 | A590912 | Пружинная шайба | 4 |
| 28 | 4208243 | Адаптер | 2 |
| 28A | 4506424 | Уплотнительное кольцо | 1 |
| 29 | 94-0663 | Тройник | 4 |
| 30 | 94-1304 | Адаптер | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX650PTR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
