Пиле рычаг (1) — HITACHI CX650PTR

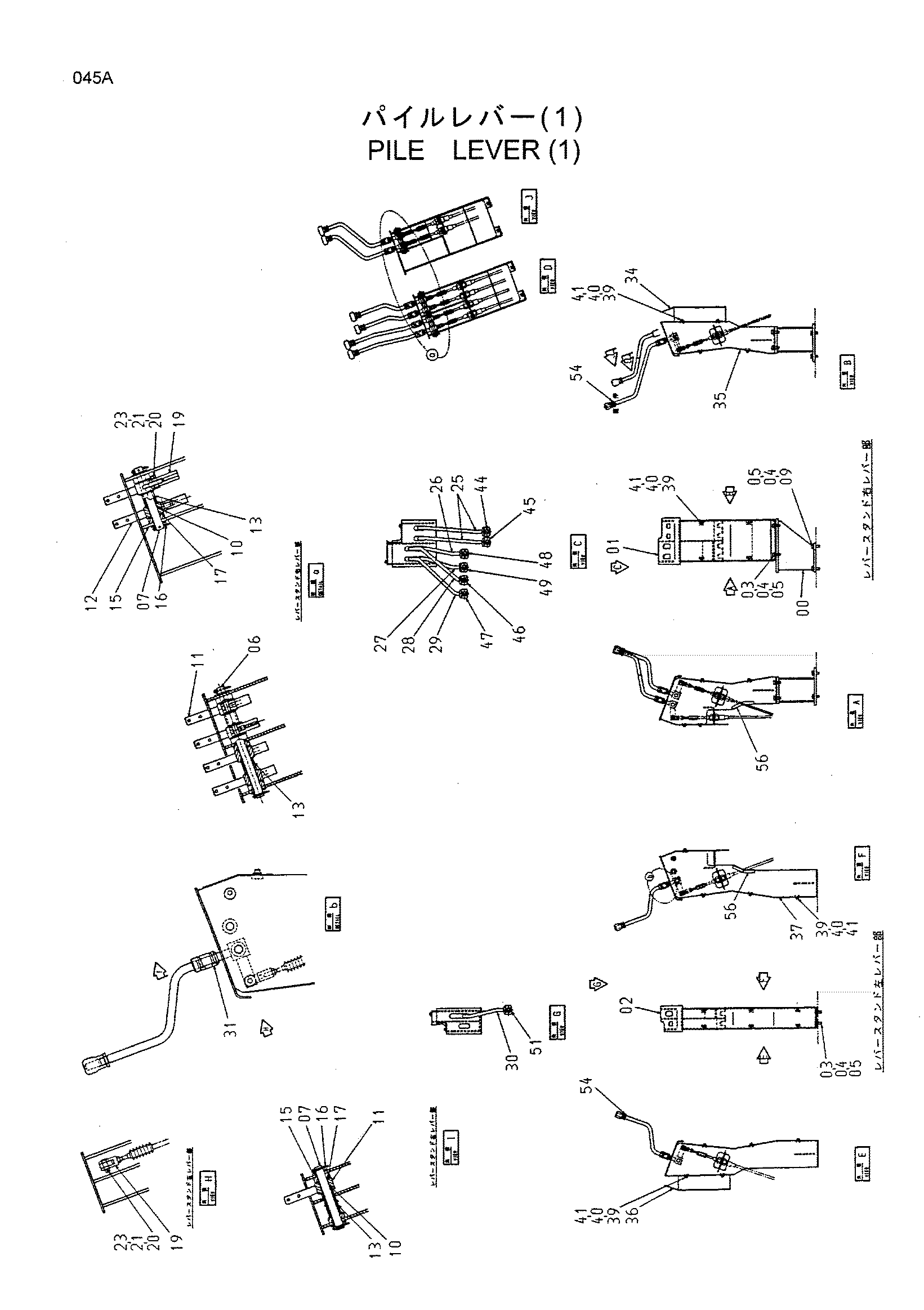

Заводская схема «Пиле рычаг (1)» для HITACHI CX650PTR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8065837	Кронштейн	1
01	6016108	Стойка	1
02	6016110	Стойка	1
03	J901025	Болт	8
04	A590910	Пружинная шайба	12
05	A590110	Плоская шайба	12
06	4368328	Палец	1
07	4368330	Палец	2
09	J901030	Болт	4
10	4077395	Втулка	7
11	8082020	Рычаг	5
12	8082019	Рычаг	2
13	4374343	Проставка	5
15	A590114	Плоская шайба	6
16	A763025	Шплинт	6
17	4374833	Шайба	25
19	4074981	Концевой вилка	7
20	A740821	Палец	7
21	A762013	Шплинт	7
22	4381049	Регулировочная шайба	3
23	M500605	Гайка	7
25	8082021	Рычаг	2
26	8082022	Рычаг	1
27	8082023	Рычаг	1
28	8082024	Рычаг	1
29	8082025	Рычаг	1
30	8082026	Рычаг	1
31	J780420	Болт с внутренним шестигранником	14
34	8067041	Крышка	1
35	3077170	Крышка	1
36	8067042	Крышка	1
37	3077171	Крышка	1
39	M340610	Болт с внутренним шестигранником	18
40	J251006	Пружинная шайба	18
41	J250006	Плоская шайба	18
44	9746572	Рукоятка	1
45	9746574	Рукоятка	1
46	9746575	Рукоятка	1
47	9746576	Рукоятка	1
48	9746577	Рукоятка	1
49	9746578	Рукоятка	1
51	9755965	Рукоятка	1
54	4321193	Гайка	7
56	4381719	Резиновая прокладка	2
58	4382050	Регулировочная шайба	10

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX650PTR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
