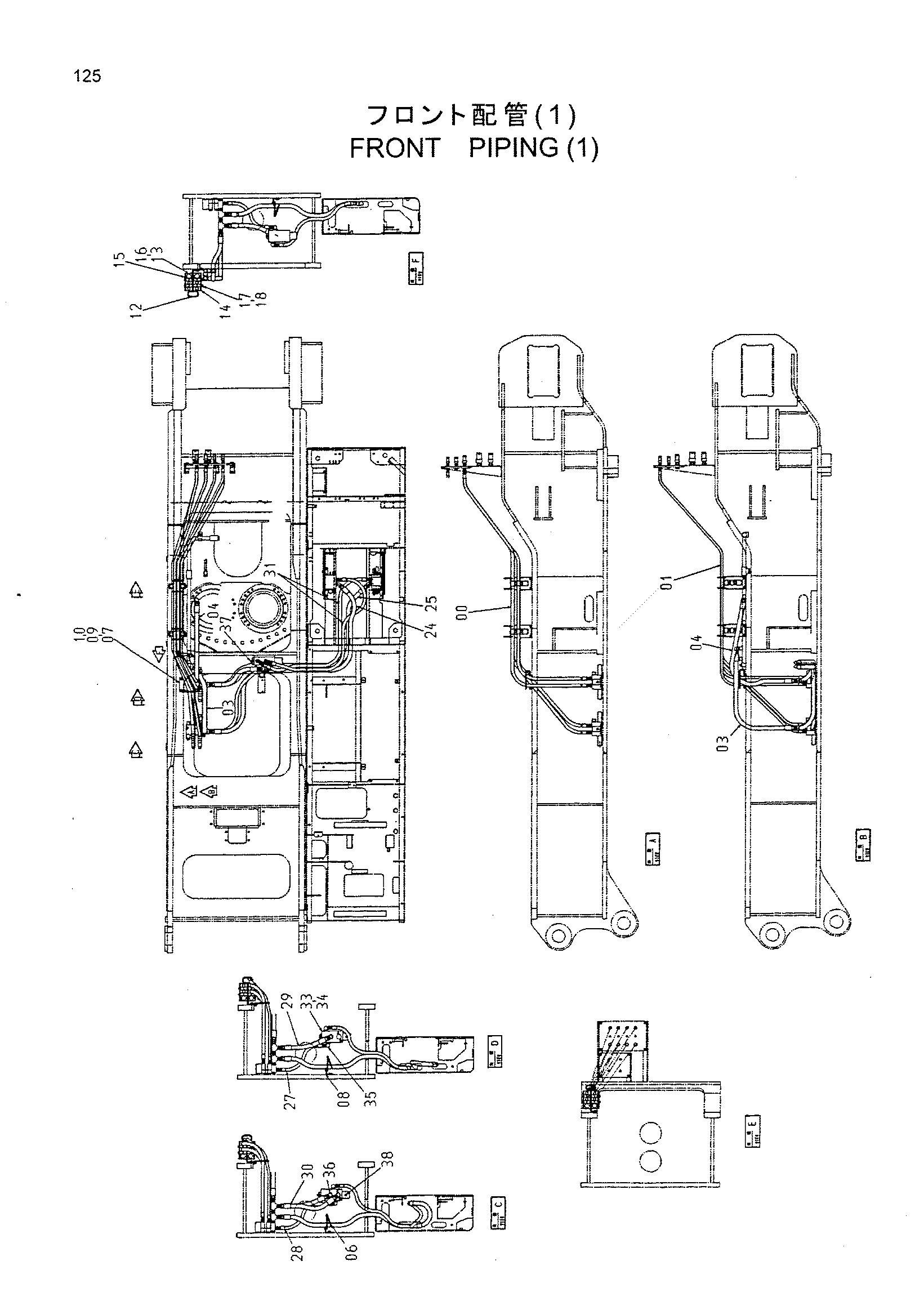

Гидролинии рабочего оборудования (1) — HITACHI CX650PTR
Заводская схема «Гидролинии рабочего оборудования (1)» для HITACHI CX650PTR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4357410 | Шланг | 4 |
| 01 | 4305659 | Шланг | 4 |
| 03 | 4157682 | Шланг | 1 |
| 04 | 4157684 | Шланг | 1 |
| 06 | 8065973 | Опора | 2 |
| 07 | 4446776 | Пластина | 1 |
| 08 | 4447270 | Кронштейн | 1 |
| 09 | J011030 | Болт с шайбой | 4 |
| 10 | J011230 | Болт с шайбой | 8 |
| 12 | 8082386 | Кронштейн | 2 |
| 13 | 4446773 | Хомут шланга | 8 |
| 14 | 4446774 | Пластина | 2 |
| 15 | 4446775 | Пластина | 2 |
| 16 | 4205614 | Проставка | 8 |
| 17 | J901211 | Болт | 4 |
| 18 | A590912 | Пружинная шайба | 4 |
| 20 | 4479793 | Шланг | 1 |
| 21 | 4447250 | Шланг | 1 |
| 23 | 4479795 | Шланг | 1 |
| 24 | 4157696 | Шланг | 1 |
| 25 | 4157692 | Шланг | 1 |
| 27 | 4454013 | Шланг | 1 |
| 28 | 4452632 | Шланг | 1 |
| 29 | 4102886 | Шланг | 1 |
| 30 | 4028964 | Шланг | 1 |
| 31 | 4385687 | Шланг | 2 |
| 33 | 4201553 | Гидрораспределитель | 1 |
| 34 | M341290 | Болт с внутренним шестигранником | 3 |
| 35 | 4353073 | Угловой штуцер | 4 |
| 35A | 4506424 | Уплотнительное кольцо | 1 |
| 36 | 4065118 | Угловой штуцер | 2 |
| 36A | 4506424 | Уплотнительное кольцо | 1 |
| 37 | 4200467 | Адаптер | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4156434 | Угловой штуцер | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX650PTR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
