Предохранительный клапан трубопроводы — HITACHI CX650PTR

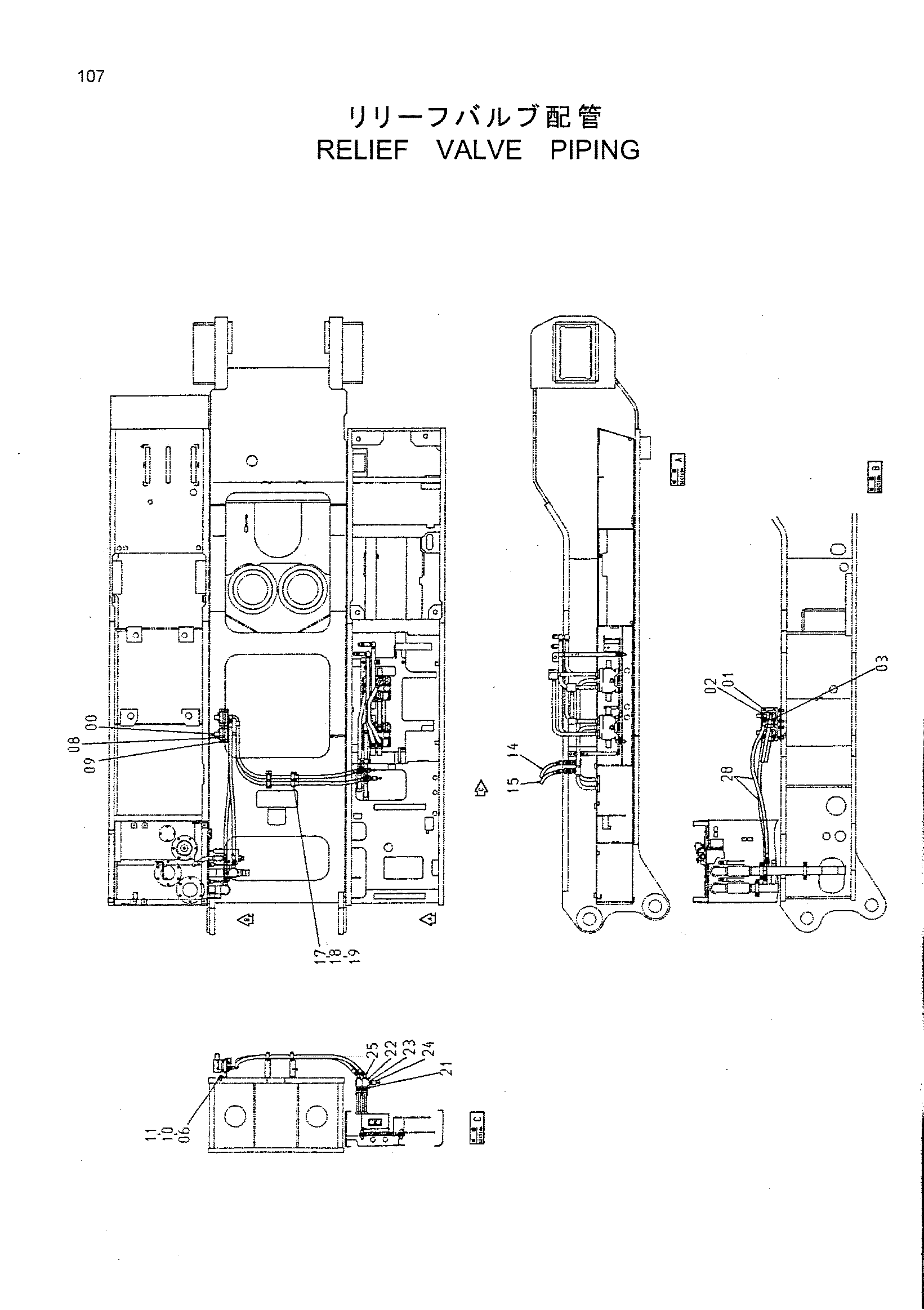

Заводская схема «Предохранительный клапан трубопроводы» для HITACHI CX650PTR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4435808 | Предохранительный клапан | 2 |
| 01 | 94-1304 | Адаптер | 2 |
| 02 | 94-1404 | Угловой штуцер | 2 |
| 03 | 4215648 | Адаптер | 2 |
| 06 | 4445983 | Кронштейн | 2 |
| 08 | M341656 | Болт с внутренним шестигранником | 8 |
| 09 | J011235 | Болт с шайбой | 8 |
| 10 | J931640 | Болт | 4 |
| 11 | A590916 | Пружинная шайба | 4 |
| 14 | 4446974 | Шланг | 1 |
| 15 | 4446975 | Шланг | 1 |
| 17 | 8061722 | Хомут | 2 |
| 18 | 3072291 | Резиновая прокладка | 2 |
| 19 | J011275 | Болт с шайбой | 2 |
| 21 | 4224932 | Адаптер | 2 |
| 21A | 4506424 | Уплотнительное кольцо | 2 |
| 22 | 4404435 | Тройник | 2 |
| 23 | 4214012 | Переходник | 2 |
| 23A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | 4396361 | Датчик давления | 2 |
| 25 | 4102237 | Угловой штуцер | 2 |
| 25A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | 4140818 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX650PTR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
