Насос трубопроводы (2) — HITACHI CX650PTR

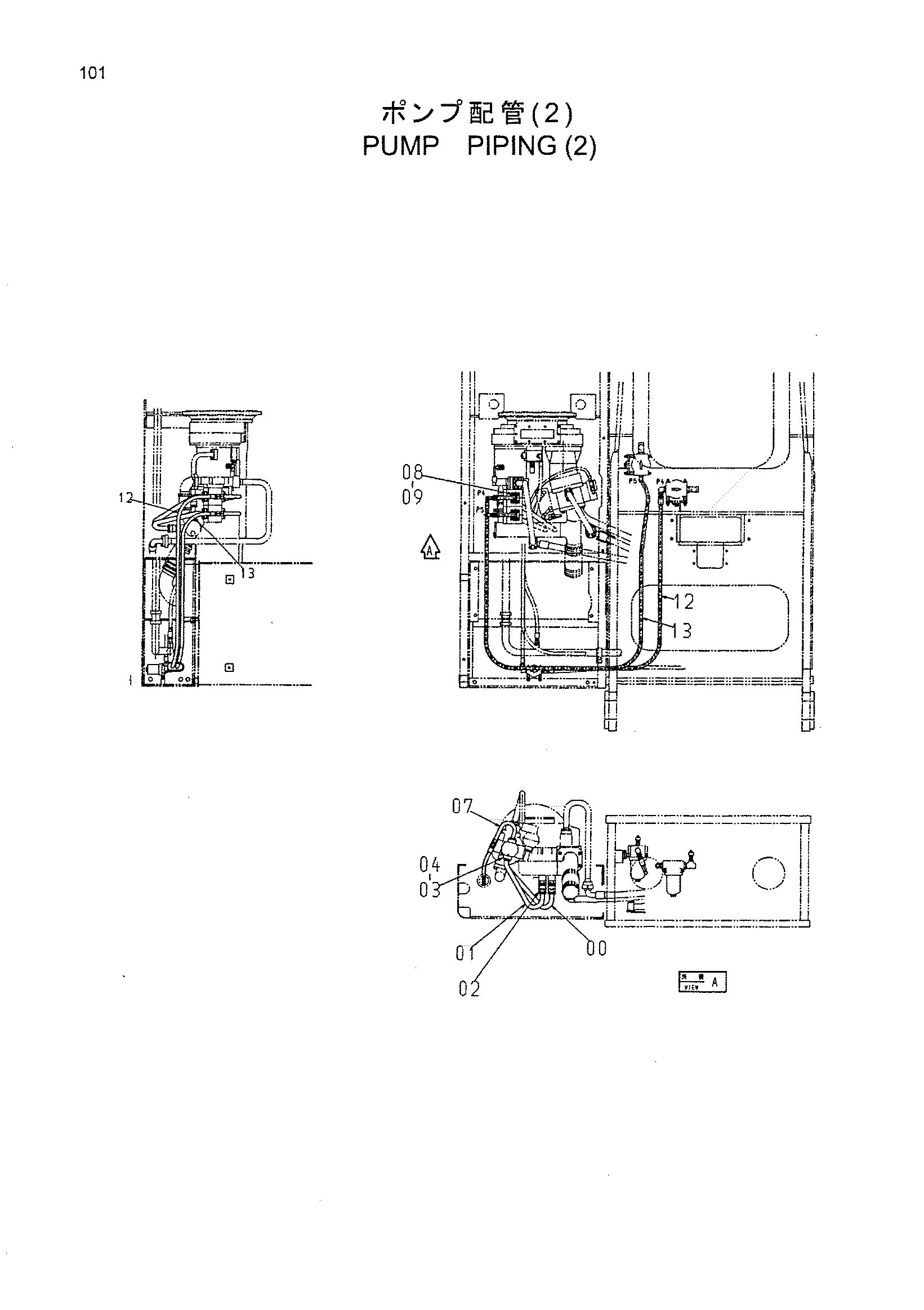

Заводская схема «Насос трубопроводы (2)» для HITACHI CX650PTR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9745442 | Трубка | 1 |
| 01 | 9745424 | Трубка | 1 |
| 02 | 4073889 | Муфта | 2 |
| 03 | A811030 | Уплотнительное кольцо | 2 |
| 04 | M341036 | Болт с внутренним шестигранником | 8 |
| 07 | 9743183 | Трубка | 2 |
| 08 | A811030 | Уплотнительное кольцо | 2 |
| 09 | M341036 | Болт с внутренним шестигранником | 8 |
| 12 | 4380297 | Шланг | 1 |
| 13 | 4446984 | Шланг | 1 |
| 14 | 4121859 | Ленточный зажим | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX650PTR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
