Поворот угол датчик — HITACHI CX650PTR

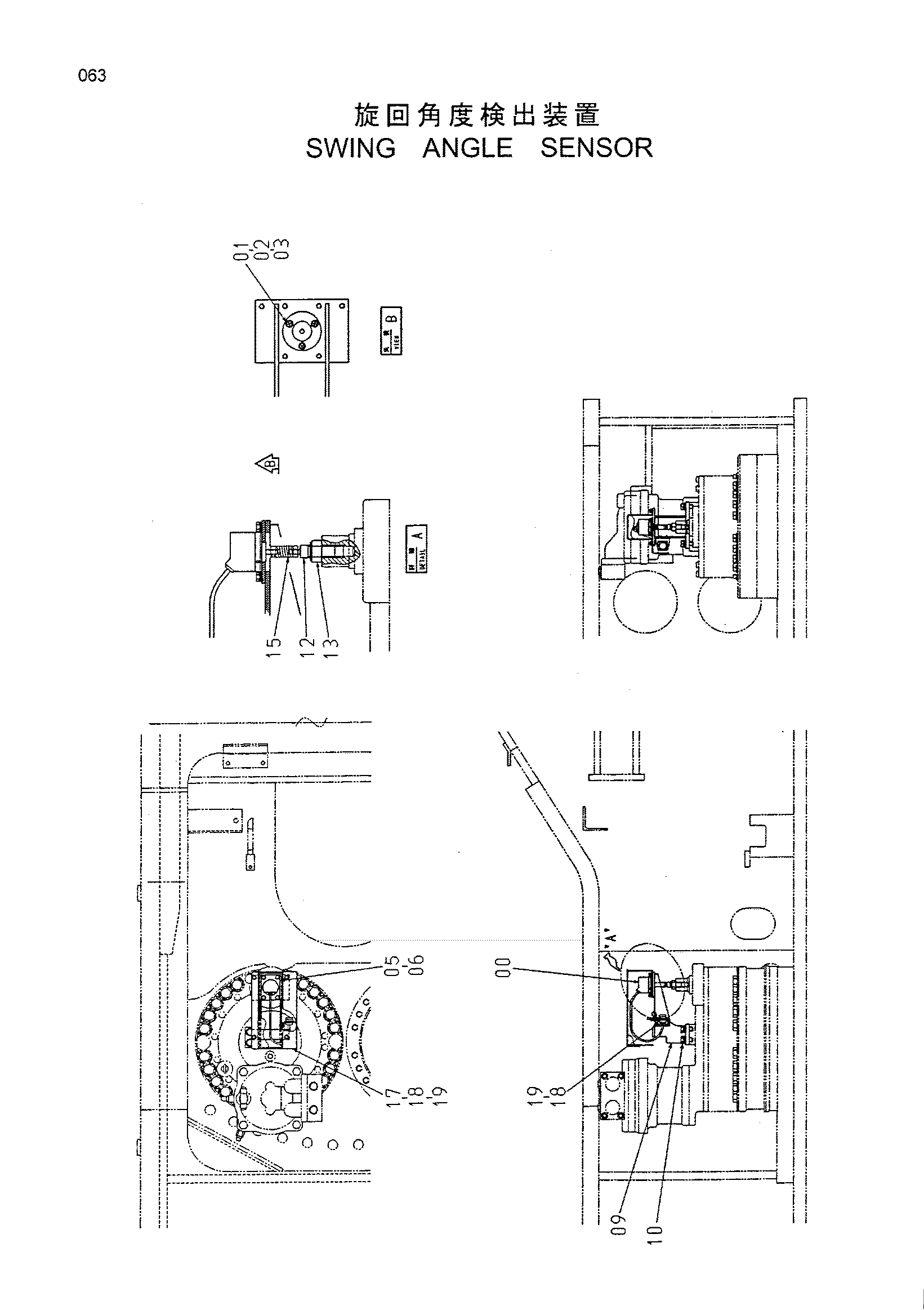

Заводская схема «Поворот угол датчик» для HITACHI CX650PTR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4445373 | Датчик револ. | 1 |
| 01 | M430413 | Винт | 3 |
| 02 | A590904 | Пружинная шайба | 3 |
| 03 | A590104 | Плоская шайба | 3 |
| 05 | 4445368 | Пластина | 1 |
| 06 | J020614 | Болт с шайбой | 4 |
| 09 | 8082027 | Кронштейн | 1 |
| 10 | J021230 | Болт с шайбой | 4 |
| 12 | 4445369 | Шток | 1 |
| 13 | M660016 | U-образная гайка | 1 |
| 15 | 4445980 | Муфта | 1 |
| 17 | 8082028 | Крышка | 1 |
| 18 | J010612 | Болт с шайбой | 6 |
| 19 | A590106 | Плоская шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX650PTR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
