Гидролинии рабочего оборудования (4) — HITACHI CX650PTR

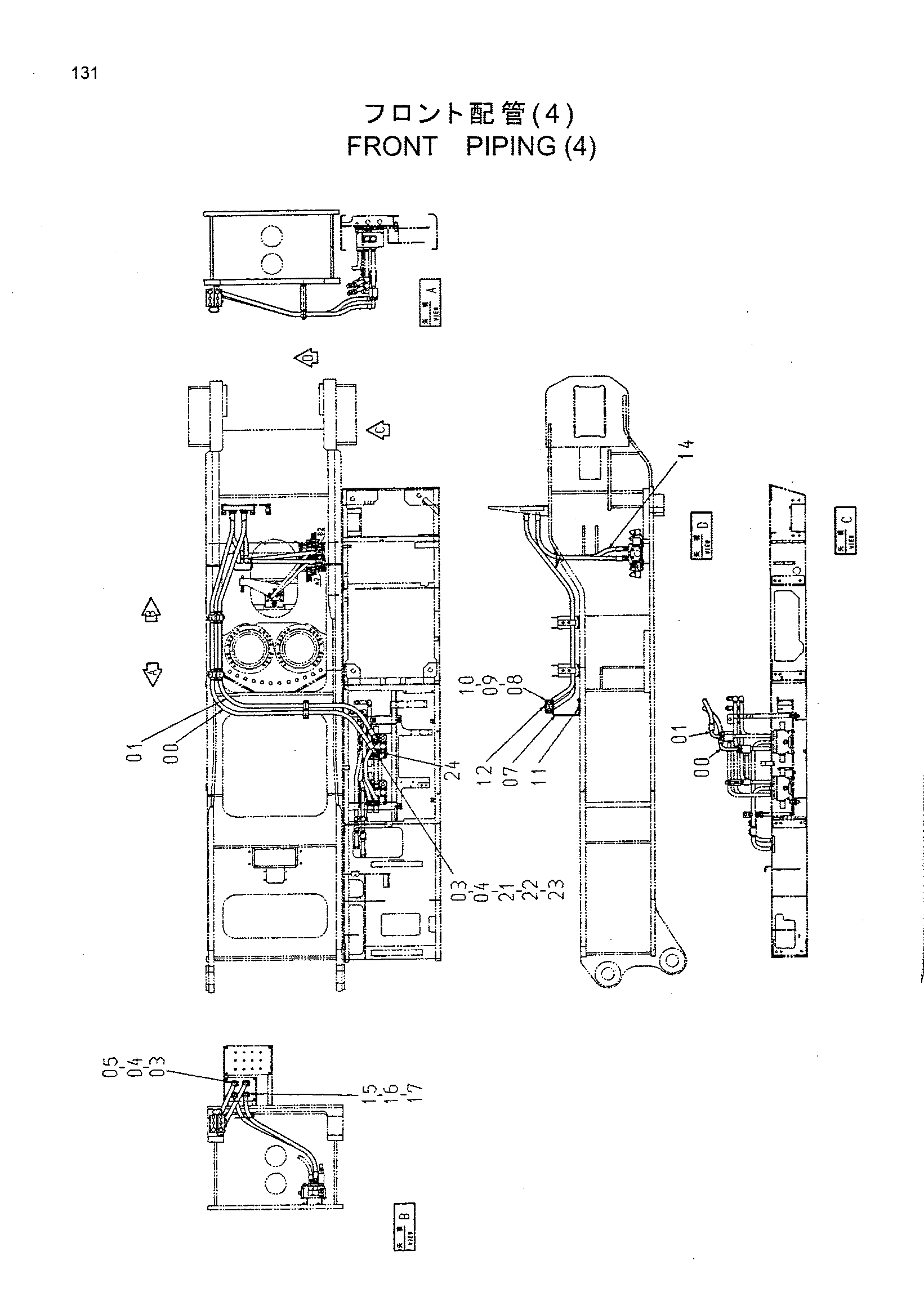

Заводская схема «Гидролинии рабочего оборудования (4)» для HITACHI CX650PTR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4446920 | Шланг | 1 |
| 01 | 4446923 | Шланг | 1 |
| 03 | 962453 | Разъёмный фланец | 8 |
| 04 | 966993 | Уплотнительное кольцо | 4 |
| 05 | M341032 | Болт с внутренним шестигранником | 8 |
| 07 | 4445984 | Кронштейн | 1 |
| 08 | 4205615 | Хомут шланга | 2 |
| 09 | 4224002 | Пластина | 1 |
| 10 | 4205614 | Проставка | 1 |
| 11 | J011230 | Болт с шайбой | 2 |
| 12 | J011280 | Болт с шайбой | 1 |
| 14 | 4446976 | Шланг | 2 |
| 15 | 986910 | Разъёмный фланец | 4 |
| 16 | 971489 | Уплотнительное кольцо | 2 |
| 17 | M341032 | Болт с внутренним шестигранником | 8 |
| 19 | 4314705 | Шланг | 2 |
| 21 | 3092825 | Фланец | 2 |
| 22 | M341056 | Болт с внутренним шестигранником | 8 |
| 23 | A811035 | Уплотнительное кольцо | 2 |
| 24 | 4396361 | Датчик давления | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX650PTR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
