Рама скольжение детали — HITACHI CX650PTR

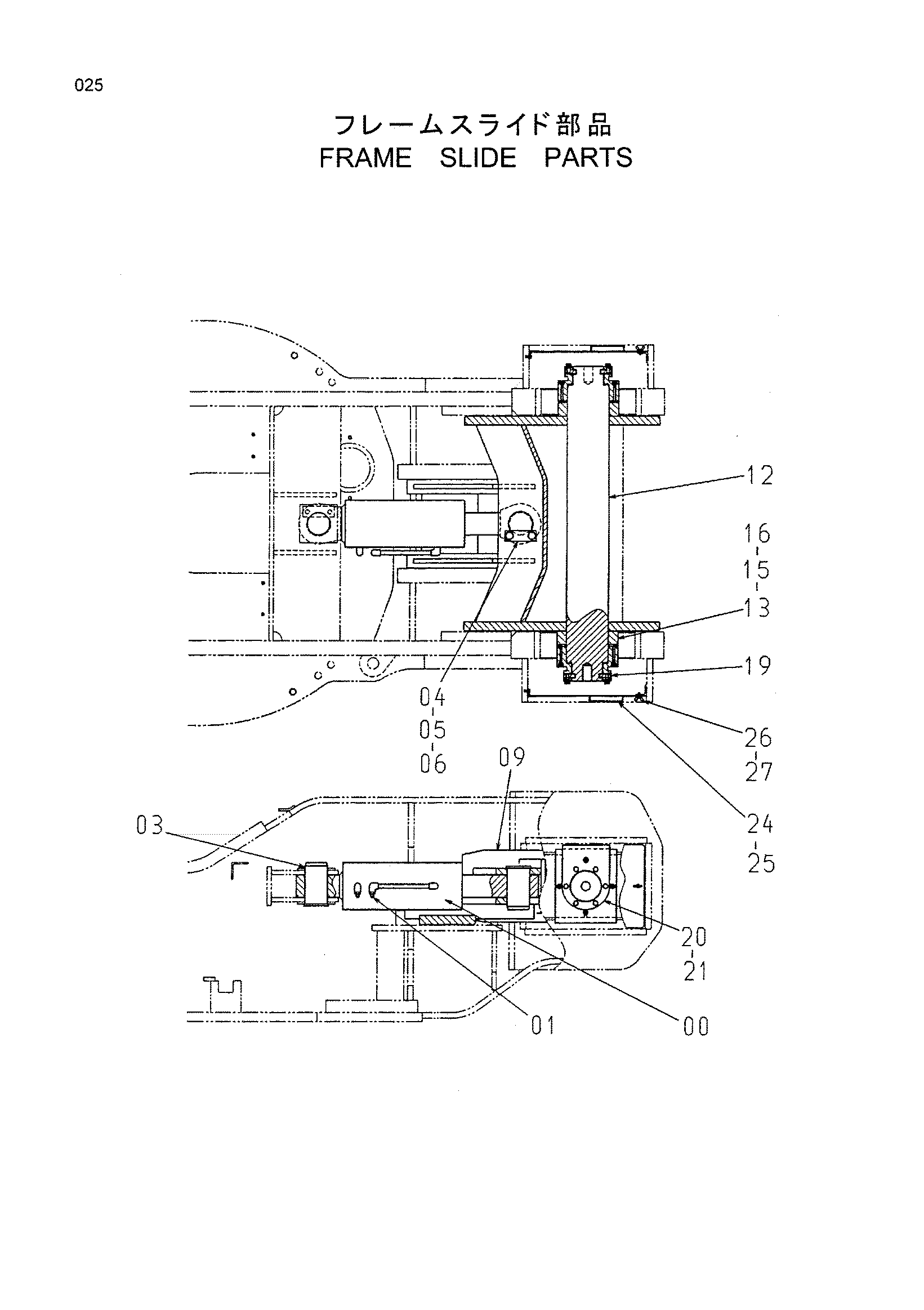

Заводская схема «Рама скольжение детали» для HITACHI CX650PTR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4366113 | Гидроцилиндр. масляный | 1 |
| 01 | 4200466 | Адаптер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4369001 | Палец | 2 |
| 04 | X4248 | Стопорная пластина | 2 |
| 05 | J932035 | Болт | 4 |
| 06 | A590920 | Пружинная шайба | 4 |
| 09 | 7039377 | Вилка | 1 |
| 12 | 3090421 | Мост | 1 |
| 13 | 2045645 | Подшипник | 2 |
| 15 | J75481 | Пресс-маслёнка | 8 |
| 16 | 94-2010 | Пробка | 4 |
| 19 | 4445543 | Ограничитель | 4 |
| 20 | 4445542 | Ограничитель | 2 |
| 21 | J011235 | Болт с шайбой | 12 |
| 24 | 8082082 | Крышка | 2 |
| 25 | J010820 | Болт с шайбой | 8 |
| 26 | M360816 | Болт винг | 2 |
| 27 | A590908 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX650PTR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
