Боковой рама — HITACHI CX650PTR

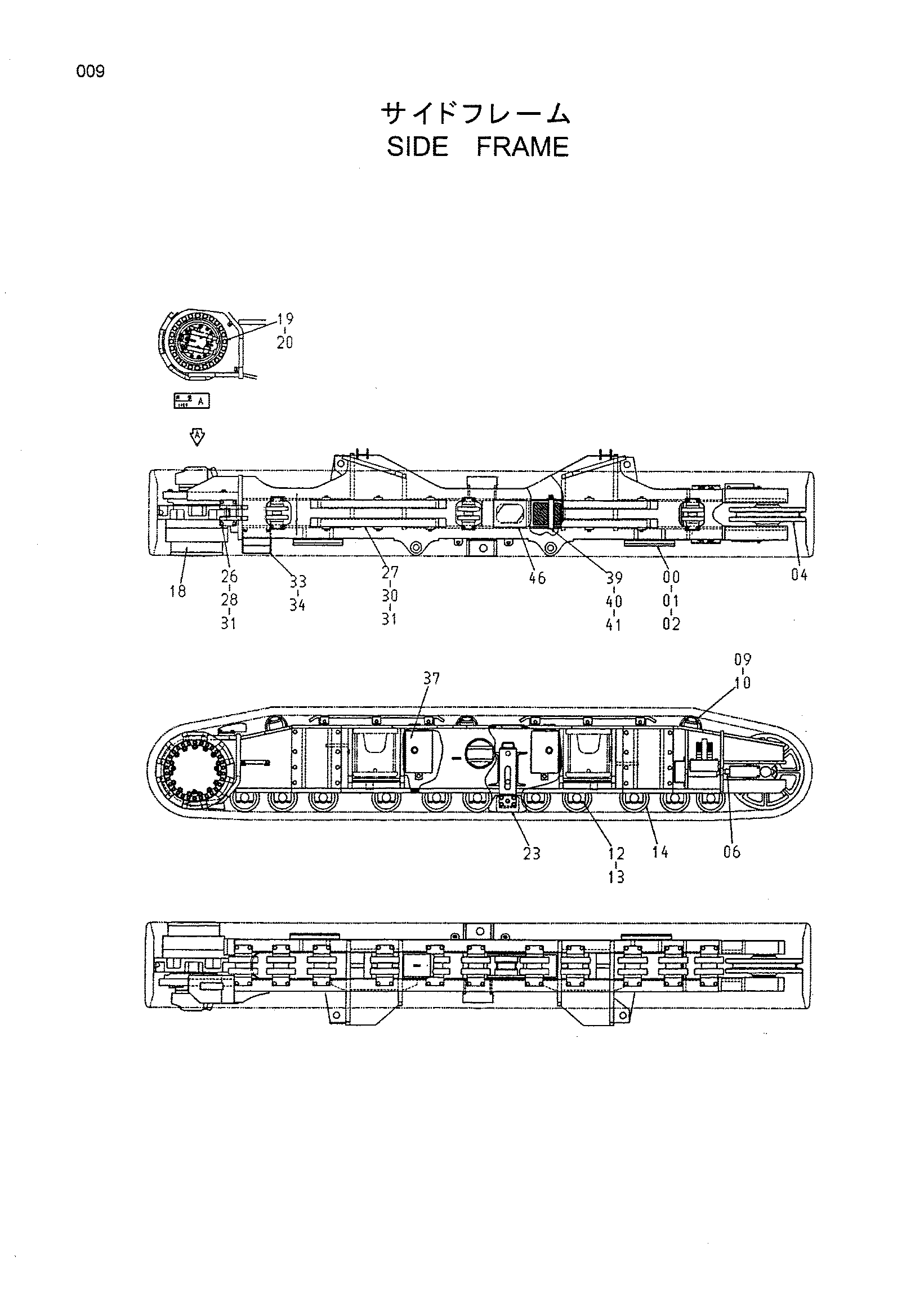

Заводская схема «Боковой рама» для HITACHI CX650PTR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 5004929 | Рама боковой(правый) | 1 |
| 03 | 5005079 | Рама боковой(левый) | 1 |
| 04 | 9133828 | Направляющее колесо | 2 |
| 06 | 9195042 | Механизм натяжения | 2 |
| 09 | J011240 | Болт с шайбой | 24 |
| 10 | 9180566 | Каток верхний | 6 |
| 12 | 4348349 | Каток нижний | 22 |
| 13 | J932002 | Болт | 88 |
| 16 | 9150754 | Гусеница тяга | 2 |
| 18 | 9194187 | Бортовой редуктор | 2 |
| 19 | J932200 | Болт | 48 |
| 20 | 4089822 | Шайба | 48 |
| 23 | 9158003 | Гусеница тяга направляющая | 2 |
| 26 | 9746773 | Направляющая башмак | 2 |
| 27 | 9745085 | Направляющая башмак | 8 |
| 28 | J901635 | Болт | 8 |
| 30 | J901645 | Болт | 24 |
| 31 | A590916 | Пружинная шайба | 32 |
| 33 | 9743138 | Ступень | 2 |
| 34 | J021230 | Болт с шайбой | 4 |
| 37 | 8068027 | Противовес | 4 |
| 39 | 4377901 | Палец | 4 |
| 40 | A768063 | Шплинт | 4 |
| 41 | A590142 | Плоская шайба | 4 |
| 46 | 9747522 | Крышка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX650PTR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
