Поворот блокировка рама детали — HITACHI CX650PTR

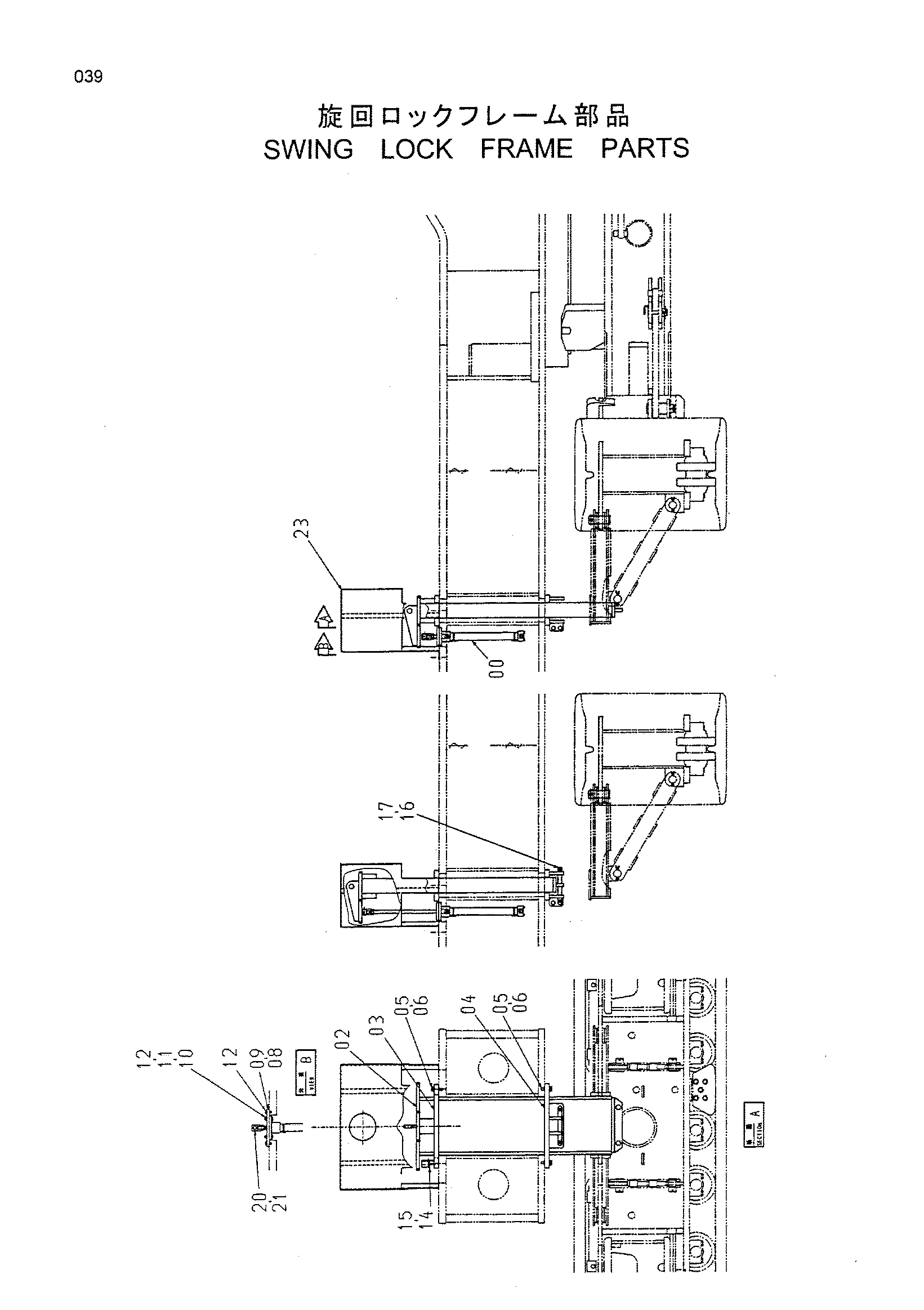

Заводская схема «Поворот блокировка рама детали» для HITACHI CX650PTR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4443681 | Гидроцилиндр. масляный | 1 |
| 02 | 8082425 | Блокировка поворот | 1 |
| 03 | 9755598 | Направляющая | 1 |
| 04 | 8082515 | Направляющая | 1 |
| 05 | J921660 | Болт | 8 |
| 06 | A590916 | Пружинная шайба | 8 |
| 08 | 4446889 | Пластина | 1 |
| 09 | J921235 | Болт | 4 |
| 10 | J921250 | Болт | 4 |
| 11 | J950012 | Гайка | 4 |
| 12 | A590912 | Пружинная шайба | 8 |
| 14 | 4447015 | Выключатель | 1 |
| 15 | J460540 | Винт с шайбой | 2 |
| 16 | 4447369 | Палец | 2 |
| 17 | 4001834 | Палец кольцо | 4 |
| 20 | 4374728 | Палец | 1 |
| 21 | J951020 | Гайка | 1 |
| 23 | 7040304 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX650PTR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
