Угол указатель (PD леадер) — HITACHI CX650PTR

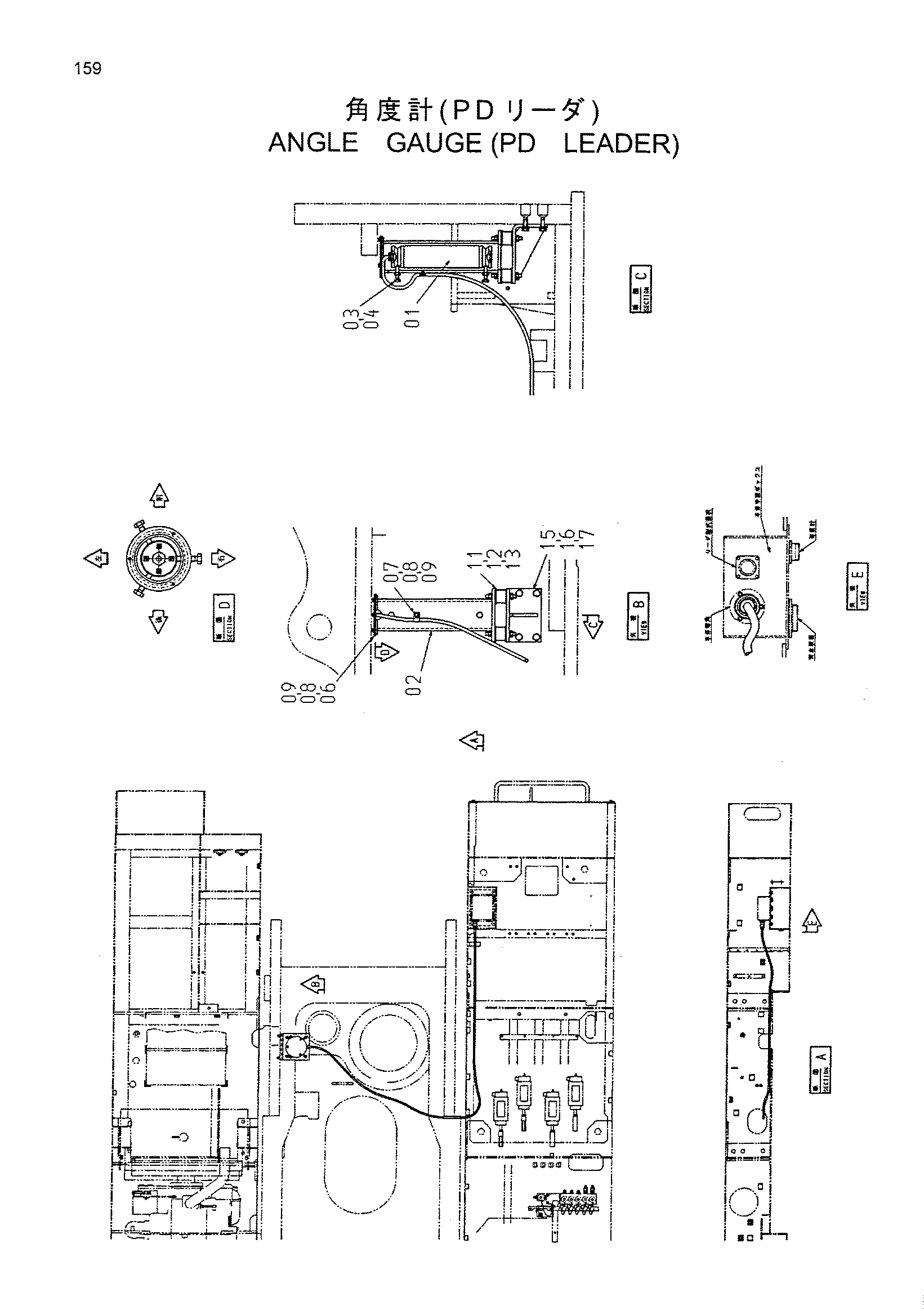

Заводская схема «Угол указатель (PD леадер)» для HITACHI CX650PTR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4375568 | Указатель угол | 1 |
| 02 | 8001578 | Трубка | 1 |
| 03 | 4013109 | Болт | 6 |
| 04 | J953010 | Гайка | 6 |
| 06 | 4014470 | Крышка | 1 |
| 07 | 4000855 | Зажим трубка | 1 |
| 08 | J900612 | Болт | 4 |
| 09 | A590906 | Пружинная шайба | 4 |
| 11 | 4013531 | Резиновая прокладка | 4 |
| 12 | J950010 | Гайка | 8 |
| 13 | A590910 | Пружинная шайба | 8 |
| 15 | 8067137 | Кронштейн | 1 |
| 16 | J901230 | Болт | 4 |
| 17 | A590912 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX650PTR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
