Электромагнитный клапан — HITACHI CX650PTR

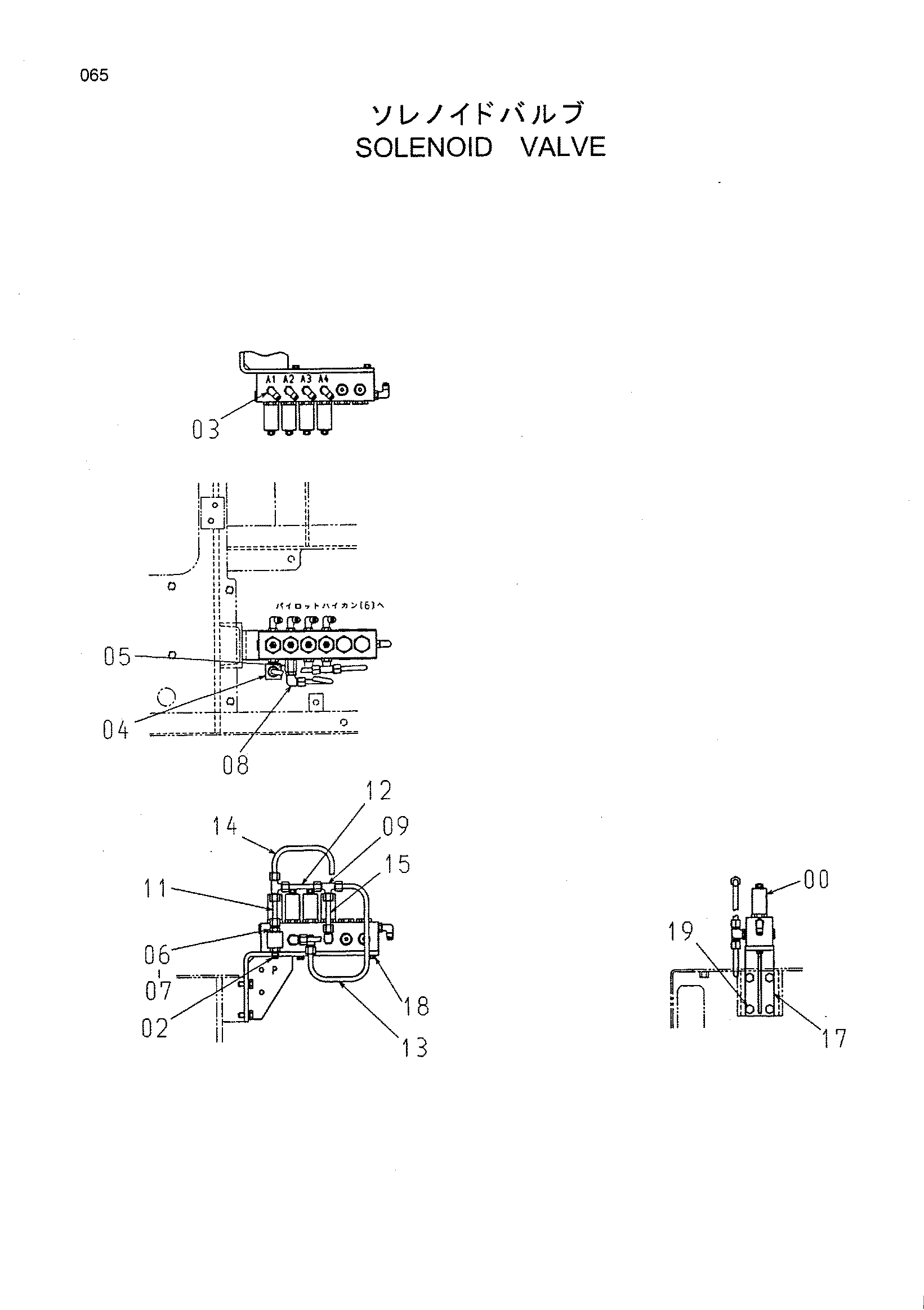

Заводская схема «Электромагнитный клапан» для HITACHI CX650PTR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4444439 | Электромагнитный клапан | 1 |
| 02 | 4200467 | Адаптер | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4156434 | Угловой штуцер | 5 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4370902 | Тройник | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4202564 | Адаптер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4317623 | Штуцер трубки | 1 |
| 07 | 964255 | Уплотнительное кольцо | 2 |
| 08 | 4317622 | Штуцер трубки | 3 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4130196 | Штуцер трубки | 2 |
| 11 | 4440097 | Трубка | 1 |
| 12 | 4440100 | Трубка | 1 |
| 13 | 4440101 | Трубка | 1 |
| 14 | 4440103 | Трубка | 1 |
| 15 | 4448205 | Трубка | 1 |
| 17 | 9755829 | Кронштейн | 1 |
| 18 | J010820 | Болт с шайбой | 2 |
| 19 | J011025 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX650PTR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
