Гидрораспределитель трубопроводы (2) — HITACHI CX650PTR

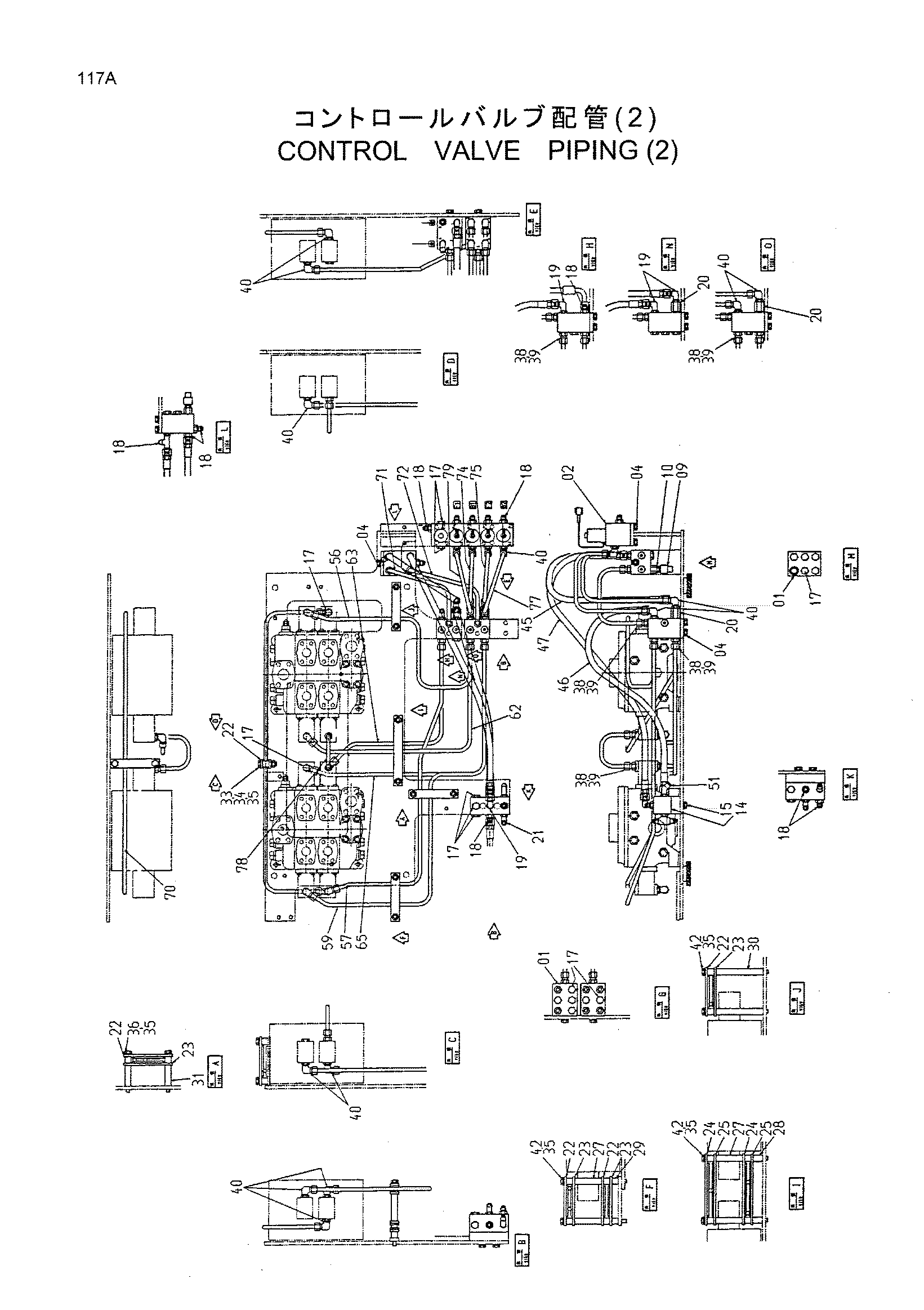

Заводская схема «Гидрораспределитель трубопроводы (2)» для HITACHI CX650PTR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4314477 | Челночный клапан | 3 |
| 02 | 4300963 | Электромагнитный клапан | 1 |
| 04 | J011025 | Болт с шайбой | 10 |
| 09 | 4254563 | Выключатель давление | 1 |
| 09A | 4113154 | Уплотнительное кольцо | 1 |
| 10 | 4331570 | Переходник | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 3064716 | Коллектор | 1 |
| 15 | J011050 | Болт с шайбой | 2 |
| 17 | 4093624 | Пробка | 18 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4200467 | Адаптер | 11 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4156434 | Угловой штуцер | 4 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4202564 | Адаптер | 3 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4208473 | Тройник | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 9740681 | Хомут | 5 |
| 23 | 9741175 | Хомут | 4 |
| 24 | 9740682 | Хомут | 2 |
| 25 | 9741176 | Хомут | 2 |
| 27 | 4314042 | Проставка | 4 |
| 28 | 4198834 | Проставка | 2 |
| 29 | 4314044 | Проставка | 2 |
| 30 | 4314045 | Проставка | 2 |
| 31 | 4313965 | Проставка | 2 |
| 33 | J901045 | Болт | 2 |
| 34 | J950010 | Гайка | 2 |
| 35 | A590910 | Пружинная шайба | 10 |
| 36 | J901002 | Болт | 2 |
| 38 | 4317623 | Штуцер трубки | 12 |
| 39 | 964255 | Уплотнительное кольцо | 12 |
| 40 | 4317622 | Штуцер трубки | 16 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 42 | J901013 | Болт | 6 |
| 45 | 4222053 | Нейлоновый шланг | 1 |
| 46 | 4222077 | Нейлоновый шланг | 1 |
| 47 | 4229884 | Нейлоновый шланг | 1 |
| 50 | 4207300 | Тройник | 1 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
| 51 | 4200472 | Угловой штуцер | 1 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 56 | 3090788 | Трубка | 1 |
| 57 | 3064723 | Трубка | 1 |
| 59 | 3090786 | Трубка | 1 |
| 62 | 3090789 | Трубка | 1 |
| 63 | 3064729 | Трубка | 1 |
| 65 | 3090787 | Трубка | 1 |
| 70 | 4446030 | Трубка | 1 |
| 71 | 3064737 | Трубка | 1 |
| 72 | 3064738 | Трубка | 1 |
| 74 | 4357792 | Трубка | 1 |
| 75 | 4332013 | Трубка | 1 |
| 77 | 4332496 | Трубка | 1 |
| 78 | 4446029 | Трубка | 1 |
| 79 | 4332014 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX650PTR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
