Пилотные гидролинии (1) — HITACHI CX650PTR

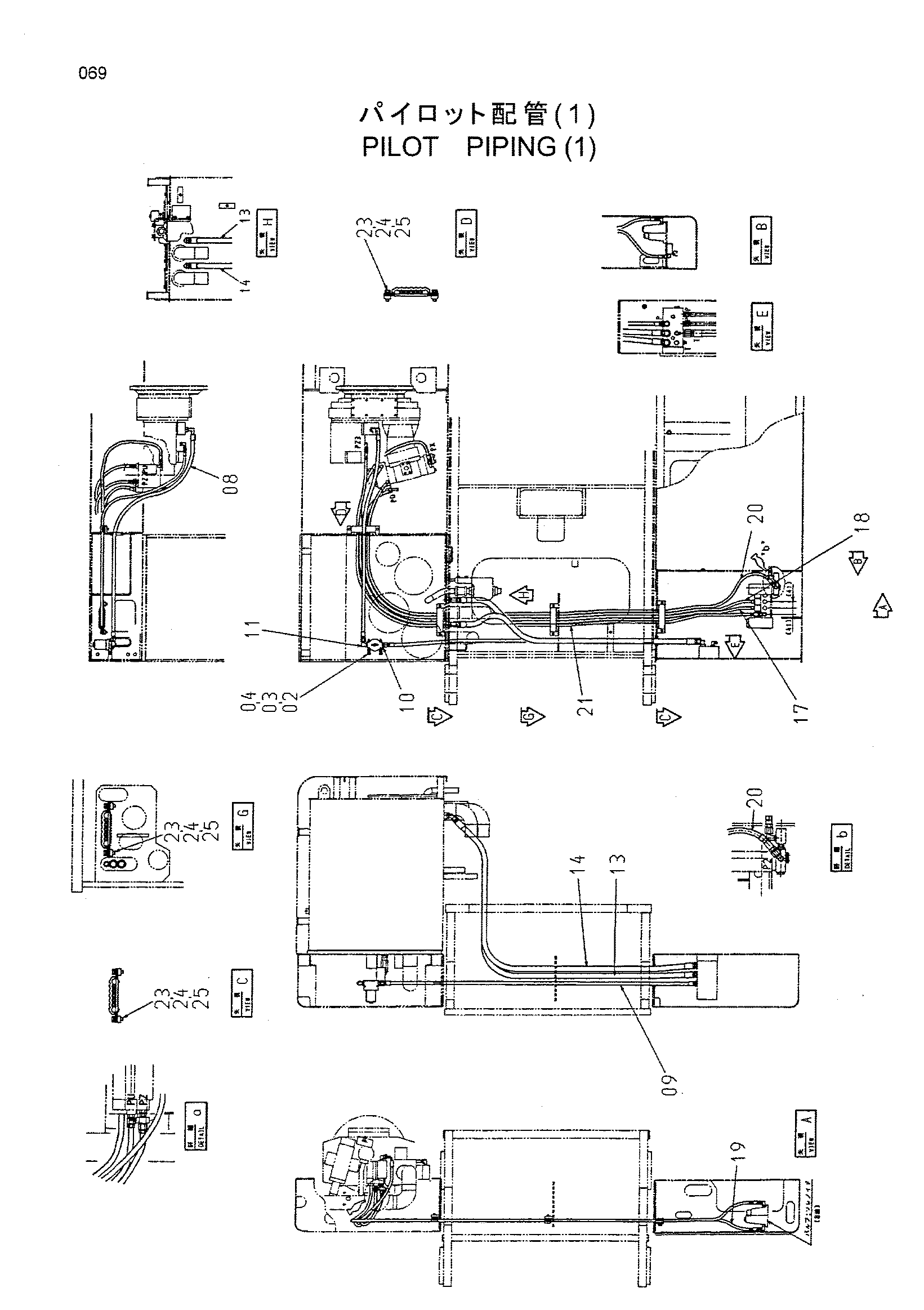

Заводская схема «Пилотные гидролинии (1)» для HITACHI CX650PTR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4371405 | Шланг | 1 |
| 02 | 4141319 | Фильтр линия | 1 |
| 02A | 4141381 | Болт | 2 |
| 02B | 4157882 | Фильтрующий элемент | 1 |
| 02C | A590906 | Пружинная шайба | 2 |
| 02D | M500605 | Гайка | 2 |
| 03 | M581008 | Гайка | 2 |
| 04 | A590910 | Пружинная шайба | 2 |
| 08 | 4313436 | Шланг | 1 |
| 09 | 4318799 | Шланг | 1 |
| 10 | 4210361 | Адаптер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4154672 | Угловой штуцер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4401035 | Шланг | 1 |
| 14 | 4157695 | Шланг | 1 |
| 17 | 4319147 | Шланг | 1 |
| 18 | 4341686 | Шланг | 1 |
| 19 | 4341697 | Шланг | 1 |
| 20 | 4371365 | Шланг | 1 |
| 21 | 4371364 | Шланг | 1 |
| 23 | 9727639 | Хомут шланга | 4 |
| 24 | 9727637 | Пластина | 4 |
| 25 | J021035 | Болт с шайбой | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX650PTR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
