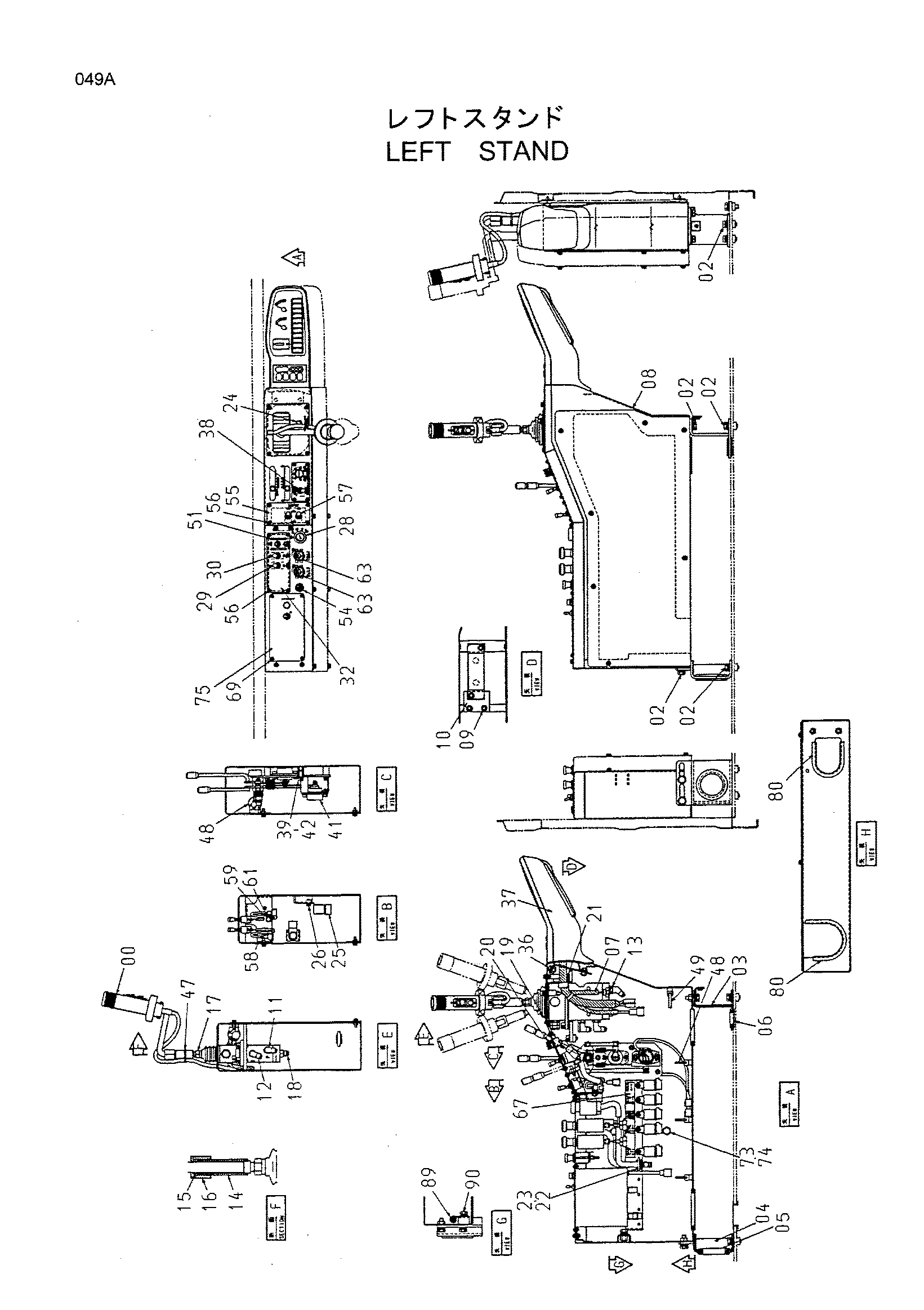

Левый стойка — HITACHI CX650PTR

Заводская схема «Левый стойка» для HITACHI CX650PTR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9152249	Рычаг	1
02	J021030	Болт с шайбой	8
03	8066344	Кронштейн	1
04	9742360	Кронштейн	1
05	4087462	Резиновая втулка	1
06	4357608	Резиновая втулка	1
07	4363972	Пилотный клапан	1
08	7039577	Стойка	1
09	M341020	Болт с внутренним шестигранником	4
10	4370929	Седло винта	1
11	4322805	Фильтр	1
11A	957366	Уплотнительное кольцо	1
12	4156434	Угловой штуцер	1
12A	957366	Уплотнительное кольцо	1
13	4200472	Угловой штуцер	1
13A	957366	Уплотнительное кольцо	1
14	9746643	Рычаг	1
15	4157731	Ограничитель	1
16	4157732	Рукоятка блокировка	1
17	J231212	Гайка	1
18	4200467	Адаптер	1
18A	957366	Уплотнительное кольцо	1
19	4371245	Датчик угла	1
20	4370931	Ручка	1
21	4369010	Манжета	2
22	4196829	Направляющая лента	7
23	M430610	Винт	7
24	4388669	Фонарь	1
25	4251588	Реле	5
26	J460616	Винт с шайбой	5
29	8082465	Выключатель	1
30	8068268	Выключатель	1
32	2045888	Крышка	1
36	J010816	Болт с шайбой	3
37	4338677	Панель указатель	1
38	8072768	Выключатель	1
39	M340820	Болт с внутренним шестигранником	3
41	9159294	Датчик	1
42	A590908	Пружинная шайба	3
47	4044883	Хомут	1
48	4055311	Ленточный зажим	5
49	4055312	Ленточный зажим	2
51	4370932	Рукоятка	2
54	4357862	Лигхтер	1
55	3089564	Панель	1
56	J680412	Винт с шайбой	8
57	4447040	Выключатель	2
58	4252767	Кронштейн	1
59	4336874	Кронштейн	1
61	J020614	Болт с шайбой	2
63	4239945	Выключатель	2
67	4447132	Информационная табличка	1
69	J680412	Винт с шайбой	4
76	4480423	Жгут проводов	1
80	4382039	Резиновая прокладка	2
89	4190253	Зажим	1
90	J021025	Болт с шайбой	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX650PTR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
