Поворот трубопроводы — HITACHI CX650PTR

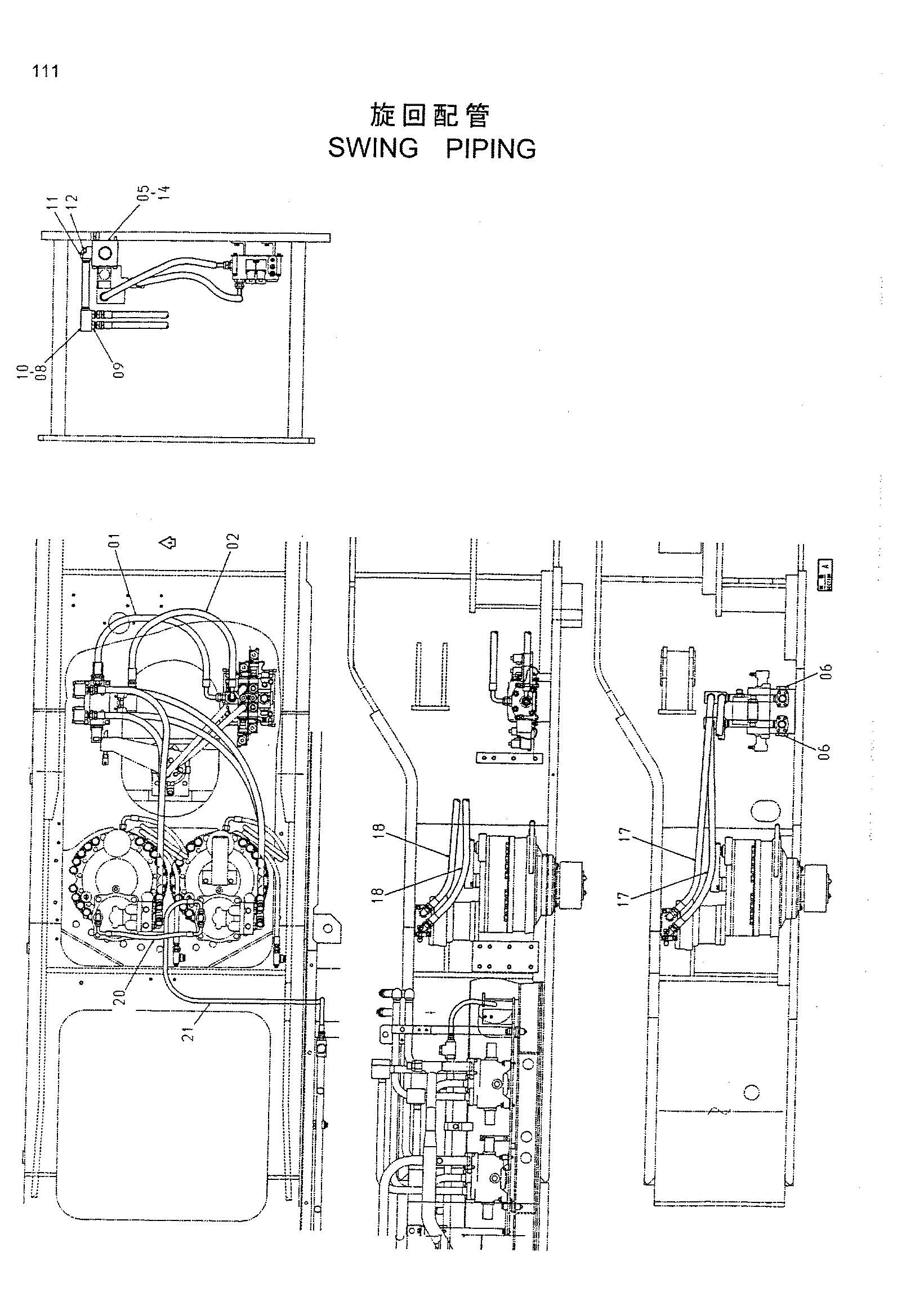

Заводская схема «Поворот трубопроводы» для HITACHI CX650PTR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4196214 | Шланг | 1 |
| 02 | 4341141 | Шланг | 1 |
| 05 | 3082627 | Блок | 1 |
| 06 | 4154693 | Пробка | 2 |
| 06A | 970860 | Уплотнительное кольцо | 1 |
| 08 | 9755834 | Трубка | 2 |
| 09 | 4042033 | Адаптер | 4 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | A811035 | Уплотнительное кольцо | 2 |
| 11 | M341260 | Болт с внутренним шестигранником | 4 |
| 12 | M341245 | Болт с внутренним шестигранником | 4 |
| 14 | M341203 | Болт с внутренним шестигранником | 4 |
| 17 | 4159544 | Шланг | 2 |
| 18 | 4159547 | Шланг | 2 |
| 20 | 4446805 | Шланг | 1 |
| 21 | 4347075 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX650PTR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
