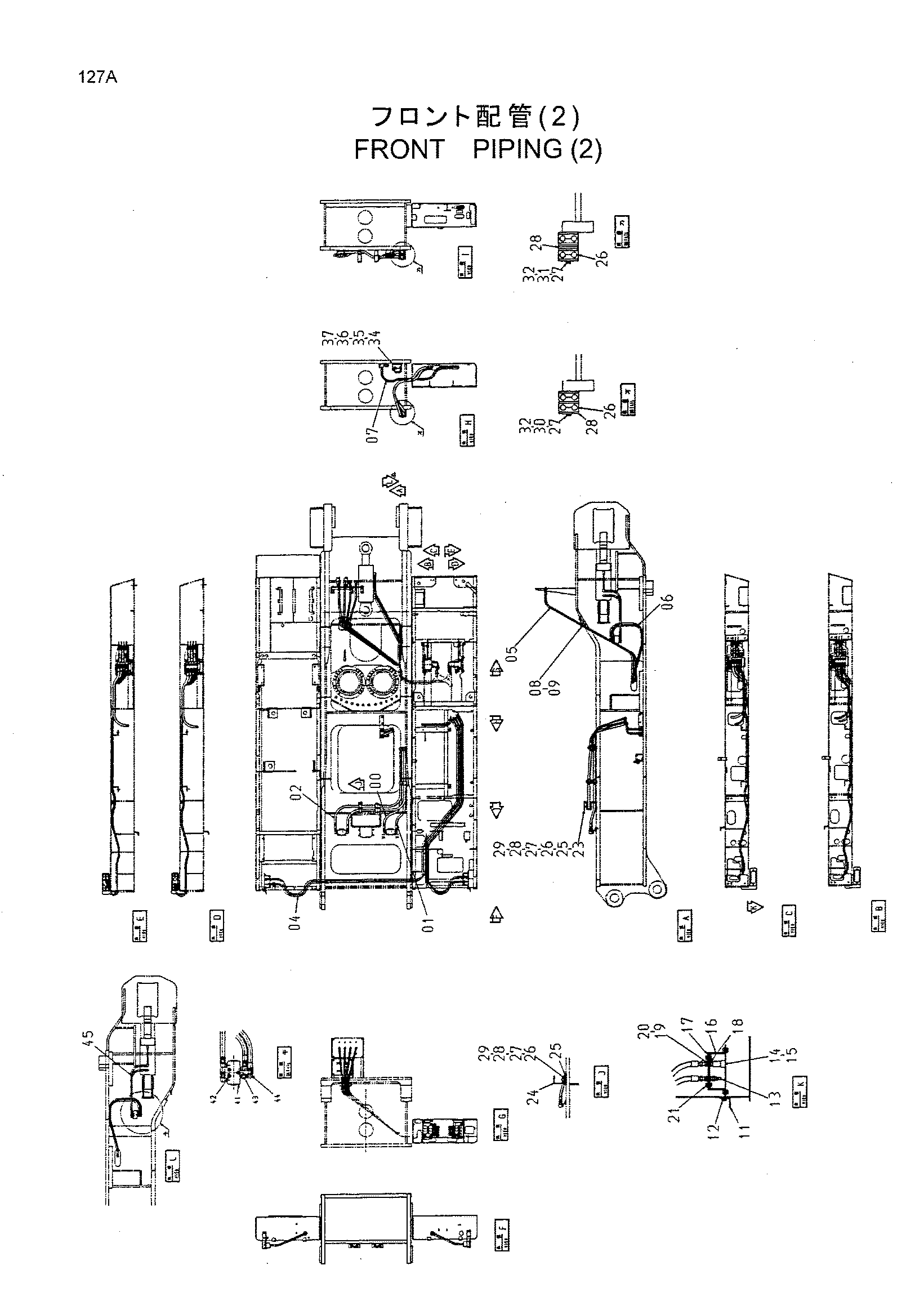

Гидролинии рабочего оборудования (2) — HITACHI CX650PTR
Заводская схема «Гидролинии рабочего оборудования (2)» для HITACHI CX650PTR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4314841 | Шланг | 1 |
| 01 | 4314840 | Шланг | 1 |
| 02 | 4241305 | Шланг | 2 |
| 03 | 4446808 | Шланг | 2 |
| 04 | 4446809 | Шланг | 2 |
| 05 | 4314711 | Шланг | 6 |
| 06 | 4314712 | Шланг | 2 |
| 08 | 8065973 | Опора | 1 |
| 09 | J011025 | Болт с шайбой | 2 |
| 11 | 8082077 | Кронштейн | 2 |
| 12 | J011030 | Болт с шайбой | 4 |
| 13 | 4022908 | Самоуплотняющееся соединение | 2 |
| 13A | 4072596 | Колпачок | 1 |
| 14 | 4022907 | Самоуплотняющееся соединение | 2 |
| 14A | 4072595 | Колпачок | 1 |
| 15 | 4044883 | Хомут | 4 |
| 16 | 8065971 | Кронштейн | 2 |
| 17 | 4368735 | Пластина | 2 |
| 18 | 4361209 | Адаптер | 4 |
| 19 | 4202531 | Гайка | 4 |
| 20 | A590914 | Пружинная шайба | 4 |
| 21 | J011025 | Болт с шайбой | 8 |
| 23 | 9755831 | Кронштейн | 1 |
| 24 | 9755830 | Кронштейн | 1 |
| 25 | J011230 | Болт с шайбой | 3 |
| 26 | 4398071 | Хомут шланга | 12 |
| 27 | 4398072 | Проставка | 6 |
| 28 | 4445988 | Пластина | 11 |
| 29 | J011280 | Болт с шайбой | 2 |
| 30 | J901206 | Болт | 1 |
| 31 | J901211 | Болт | 1 |
| 32 | A590912 | Пружинная шайба | 2 |
| 34 | 9755853 | Кронштейн | 1 |
| 35 | 8029454 | Опора | 1 |
| 36 | J011030 | Болт с шайбой | 2 |
| 37 | J011230 | Болт с шайбой | 2 |
| 38 | 4446812 | Шланг | 1 |
| 39 | 4446813 | Шланг | 1 |
| 41 | 998567 | Клапан | 1 |
| 42 | J020860 | Болт с шайбой | 3 |
| 43 | 4156947 | Адаптер | 1 |
| 44 | 4154657 | Угловой штуцер | 4 |
| 45 | 4218470 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX650PTR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
