Пилотные гидролинии (9) — HITACHI CX650PTR

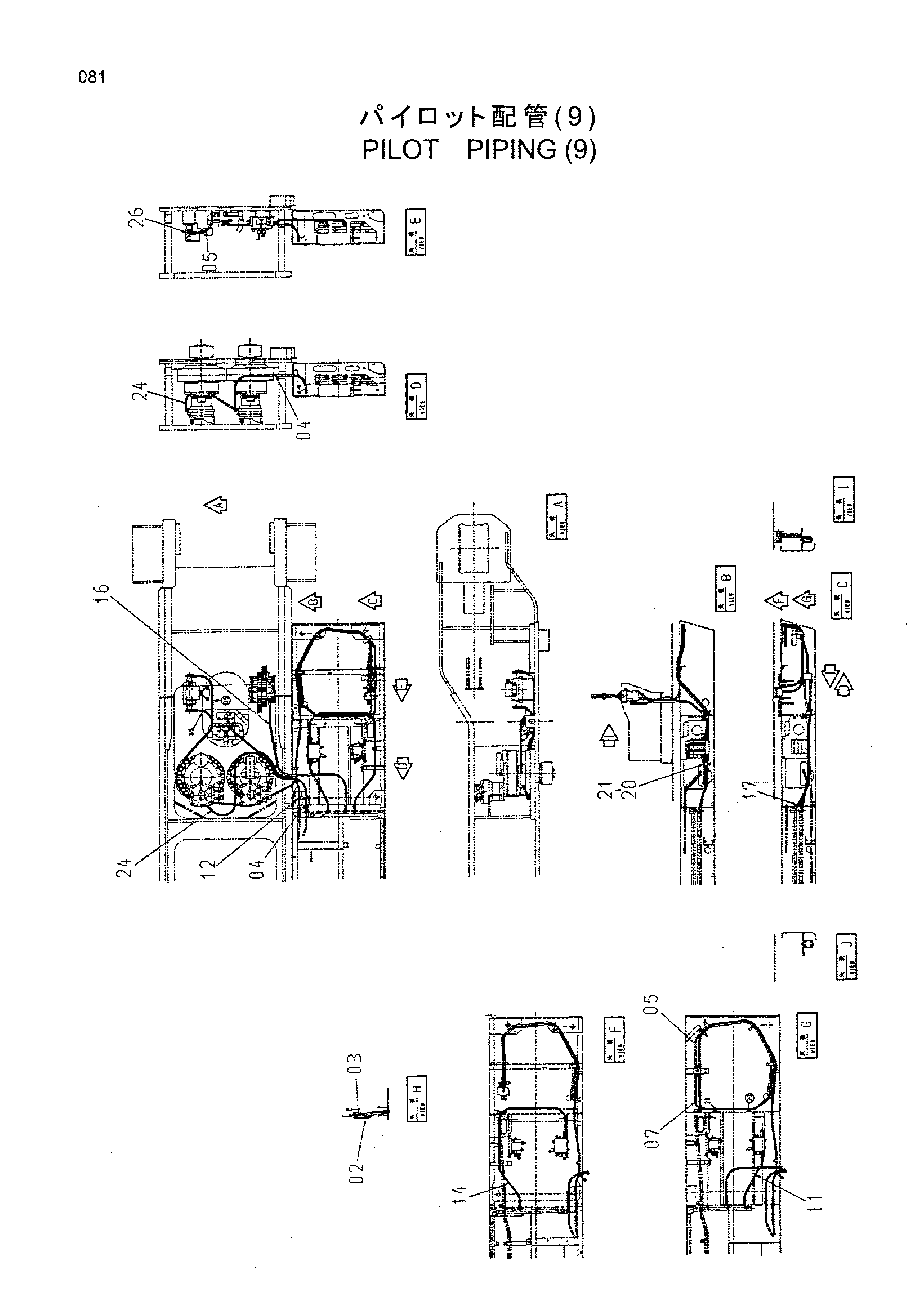

Заводская схема «Пилотные гидролинии (9)» для HITACHI CX650PTR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4447030 | Шланг | 1 |
| 02 | 4371368 | Шланг | 1 |
| 03 | 4357989 | Шланг | 1 |
| 04 | 4319154 | Шланг | 1 |
| 05 | 4378580 | Шланг | 2 |
| 06 | 4371523 | Шланг | 2 |
| 10 | 4447031 | Шланг | 1 |
| 12 | 4319151 | Шланг | 1 |
| 13 | 4445769 | Шланг | 1 |
| 14 | 4357986 | Шланг | 1 |
| 15 | 4306871 | Шланг | 1 |
| 17 | 4276965 | Адаптер | 3 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4190282 | Зажим | 4 |
| 21 | J011020 | Болт с шайбой | 4 |
| 24 | 4375295 | Шланг | 1 |
| 26 | 4254563 | Выключатель давление | 2 |
| 26A | 4113154 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX650PTR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
