Топливный устройство — HITACHI CX650PTR

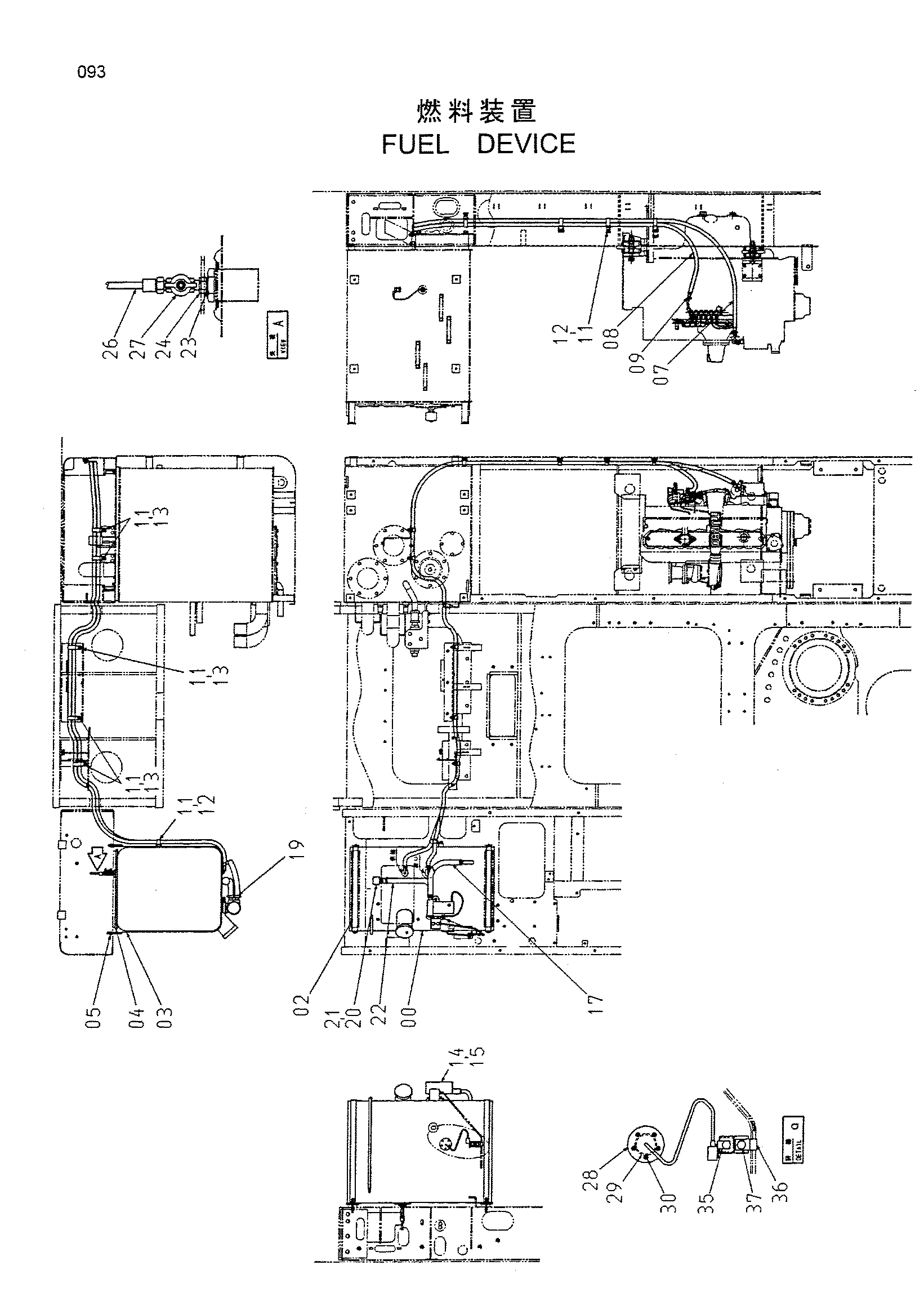

Заводская схема «Топливный устройство» для HITACHI CX650PTR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4315782 | Топливный бак | 1 |
| 02 | 9740766 | Лента | 2 |
| 03 | 4315211 | Фелт | 2 |
| 04 | 4319915 | Пластина резиновый | 2 |
| 05 | J950010 | Гайка | 8 |
| 07 | 4407532 | Топливный шланг | 1 |
| 08 | 4325029 | Топливный шланг | 1 |
| 09 | 4514700 | Зажим шланг | 4 |
| 11 | 4192034 | Зажим | 10 |
| 12 | J011020 | Болт с шайбой | 10 |
| 14 | 4315973 | Насос | 1 |
| 15 | J020825 | Болт с шайбой | 3 |
| 17 | 4142579 | Шланг | 1 |
| 19 | 4504367 | Хомут шланга | 4 |
| 20 | 4103527 | Сетчатый фильтр | 1 |
| 21 | 4507650 | Сетчатый фильтр | 1 |
| 22 | 4386198 | Топливный шланг | 1 |
| 23 | A890318 | Манжета | 1 |
| 24 | 4142580 | Адаптер | 1 |
| 26 | 4155523 | Шланг | 1 |
| 27 | 4374265 | Шаровой клапан | 1 |
| 28 | 4257128 | Поплавок | 1 |
| 29 | 4269607 | Манжета | 1 |
| 30 | J450510 | Винт с шайбой | 5 |
| 35 | 4257159 | Кронштейн | 1 |
| 36 | 4190261 | Зажим | 1 |
| 37 | J011020 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX650PTR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
