Пилотные гидролинии (8) — HITACHI CX650PTR

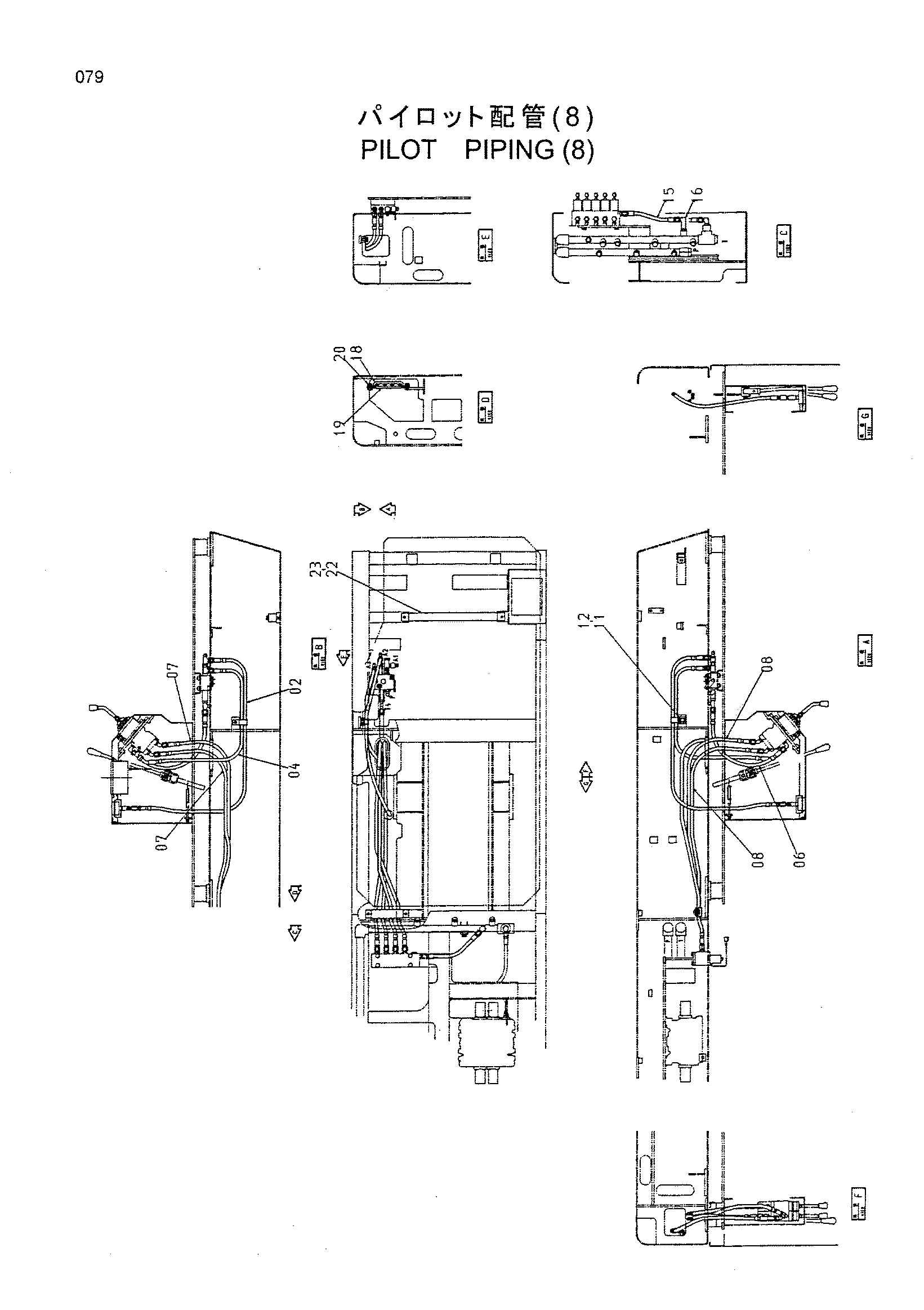

Заводская схема «Пилотные гидролинии (8)» для HITACHI CX650PTR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4446927 | Шланг | 1 |
| 02 | 4330791 | Нейлоновый шланг | 1 |
| 03 | 4207384 | Нейлоновый шланг | 1 |
| 05 | 4247577 | Нейлоновый шланг | 1 |
| 07 | 4319151 | Шланг | 2 |
| 08 | 4375299 | Шланг | 2 |
| 11 | 4190292 | Зажим | 1 |
| 12 | J011020 | Болт с шайбой | 1 |
| 15 | 4318425 | Нейлоновый шланг | 1 |
| 16 | 4241385 | Угловой штуцер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 9727639 | Хомут шланга | 1 |
| 19 | 9727637 | Пластина | 1 |
| 20 | J021025 | Болт с шайбой | 2 |
| 22 | 4377679 | Стойка | 1 |
| 23 | J011055 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX650PTR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
