Правый стойка — HITACHI CX650PTR

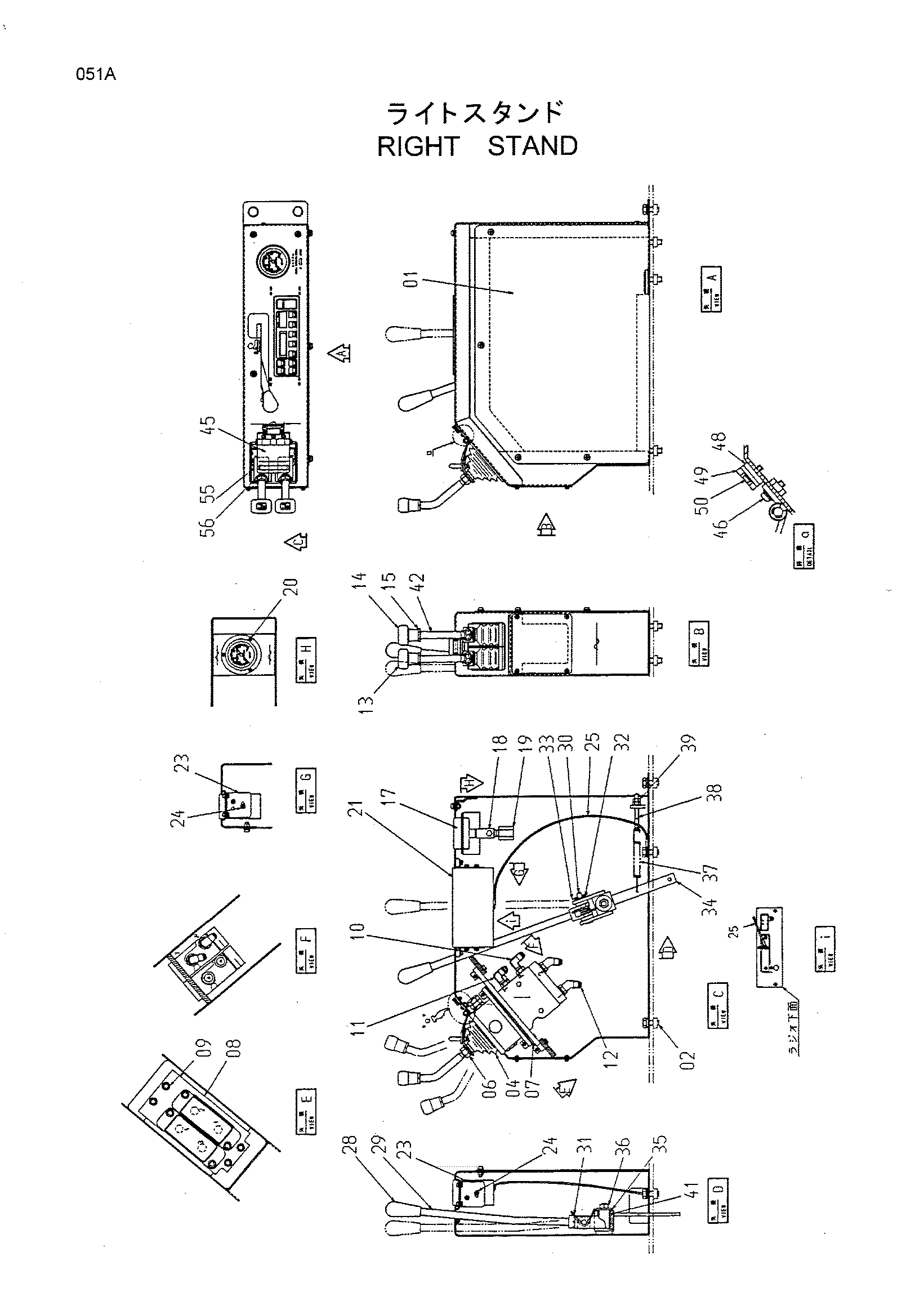

Заводская схема «Правый стойка» для HITACHI CX650PTR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7039284	Стойка	1
02	J011025	Болт с шайбой	5
04	4310775	Пилотный клапан	1
06	J231212	Гайка	2
07	4310205	Манжета	2
08	4339504	Седло винта	1
09	M341022	Болт с внутренним шестигранником	8
10	4322805	Фильтр	1
10A	957366	Уплотнительное кольцо	1
11	4156434	Угловой штуцер	1
11A	957366	Уплотнительное кольцо	1
12	4200472	Угловой штуцер	4
12A	957366	Уплотнительное кольцо	1
13	9742310	Рукоятка	1
14	9742311	Рукоятка	1
15	4321193	Гайка	2
16	4444855	Указатель оил-прес.	1
18	4151610	Думпер	1
19	94-0685	Переходник S	1
20	J450412	Винт с шайбой	3
21	4330320	Радио	1
21A	4288255	Панель	1
21B	4288256	Сиденье	1
23	4263471	Кронштейн	2
24	J460510	Винт с шайбой	8
25	4347415	Жгут проводов	1
28	4316879	Рукоятка	1
29	9740919	Рычаг	1
30	4317048	Палец	1
31	4339057	Пружина	1
32	A590110	Плоская шайба	1
33	4022698	Стопорный палец	1
34	8056822	Рычаг	1
35	J217083	Шайба	1
36	M660010	U-образная гайка	1
37	443067	Пружина растяжения	1
38	4317068	Шток	1
39	M500807	Гайка	2
41	4075781	Втулка	2
42	4378530	Рычаг	2
45	8066157	Замок	1
46	J680414	Винт с шайбой	3
48	4365370	Регулировочная шайба	1
49	4365386	Защёлка	1
50	J680314	Винт с шайбой	2
55	4377692	Кронштейн	2
56	J250012	Плоская шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX650PTR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
