Тормоз лента — HITACHI CX650-2

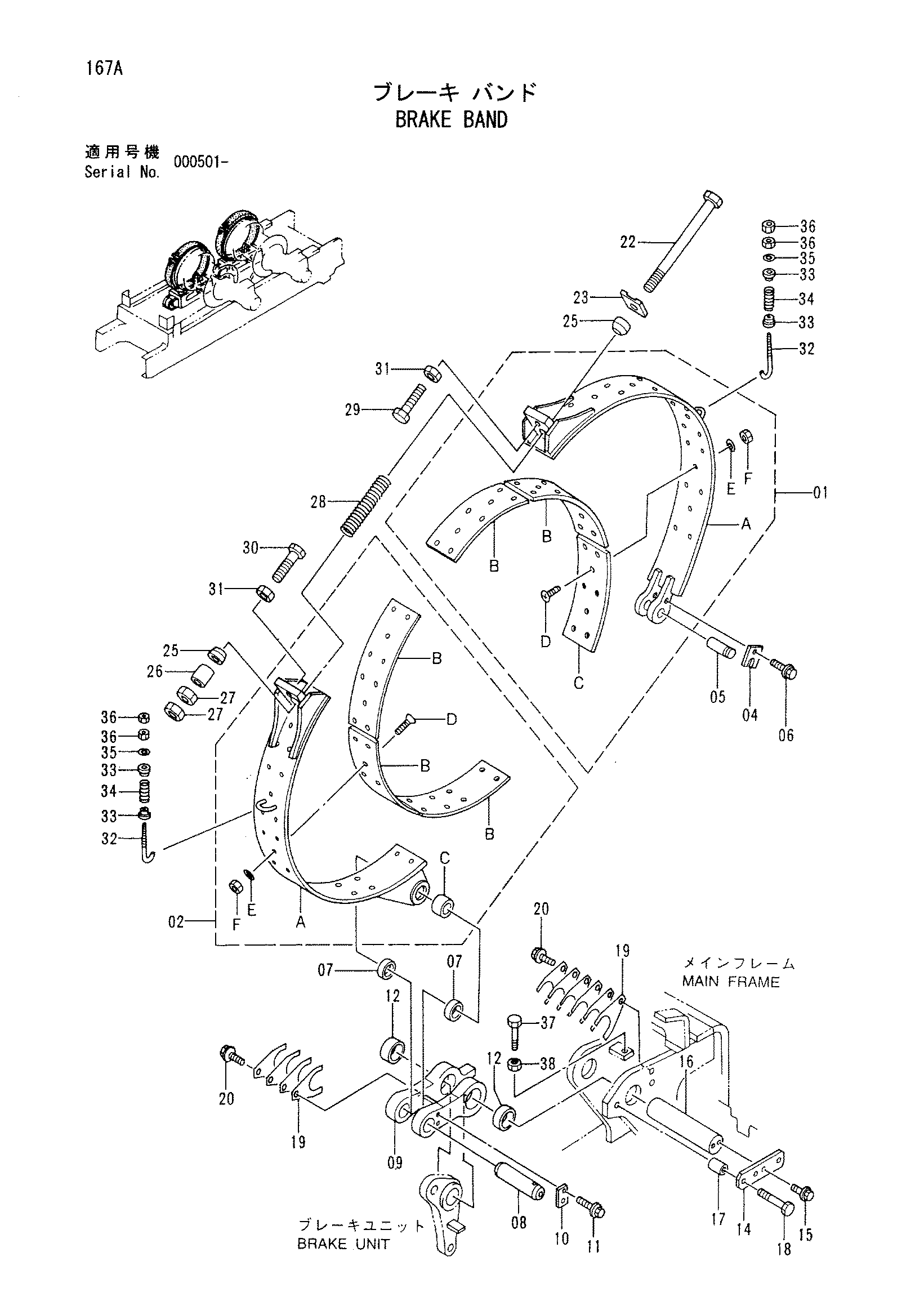

Заводская схема «Тормоз лента» для HITACHI CX650-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9198821 | Лента ливе в сборе | 1 |
| 01A | 7028963 | Лента ливе | 1 |
| 01B | 4425727 | Накладка | 2 |
| 01C | 4425721 | Накладка | 1 |
| 01D | M480630 | Винт | 28 |
| 01E | A590906 | Пружинная шайба | 28 |
| 01F | M500605 | Гайка | 28 |
| 02 | 9198827 | Лента деад в сборе | 1 |
| 02A | 7028962 | Лента деад | 1 |
| 02B | 4425727 | Накладка | 3 |
| 02C | 4142235 | Втулка | 1 |
| 02D | M480630 | Винт | 28 |
| 02E | A590906 | Пружинная шайба | 28 |
| 02F | M500605 | Гайка | 28 |
| 04 | 4339089 | Пластина | 1 |
| 05 | 4339091 | Палец | 1 |
| 06 | J021225 | Болт с шайбой | 1 |
| 07 | 4408890 | Проставка | 2 |
| 08 | 4339076 | Палец | 1 |
| 09 | 8059938 | Тяга | 1 |
| 10 | 4339088 | Стопорная пластина | 1 |
| 11 | J021025 | Болт с шайбой | 2 |
| 12 | 4312541 | Втулка | 2 |
| 14 | 4339053 | Ограничитель | 1 |
| 15 | J011235 | Болт с шайбой | 2 |
| 16 | 4316080 | Палец | 1 |
| 17 | 4339115 | Проставка | 2 |
| 18 | J011270 | Болт с шайбой | 2 |
| 19 | 4317777 | Регулировочная шайба | 6 |
| 20 | J011240 | Болт с шайбой | 2 |
| 22 | 4378875 | Болт | 1 |
| 23 | 4345093 | Шайба | 1 |
| 25 | 4339082 | Сиденье | 2 |
| 26 | 4339080 | Проставка | 1 |
| 27 | J953030 | Гайка | 2 |
| 28 | 4339092 | Пружина | 1 |
| 29 | 4024204 | Болт | 1 |
| 30 | 4024205 | Болт | 1 |
| 31 | J953024 | Гайка | 2 |
| 32 | 4080919 | Шток | 2 |
| 33 | 411108 | Седло пружины | 4 |
| 34 | 4319988 | Пружина | 2 |
| 35 | A590108 | Плоская шайба | 2 |
| 36 | M500807 | Гайка | 4 |
| 37 | M261680 | Болт | 1 |
| 38 | J950016 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX650-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
