Ковш ограничитель подъёма привентион устройство — HITACHI CX650-2

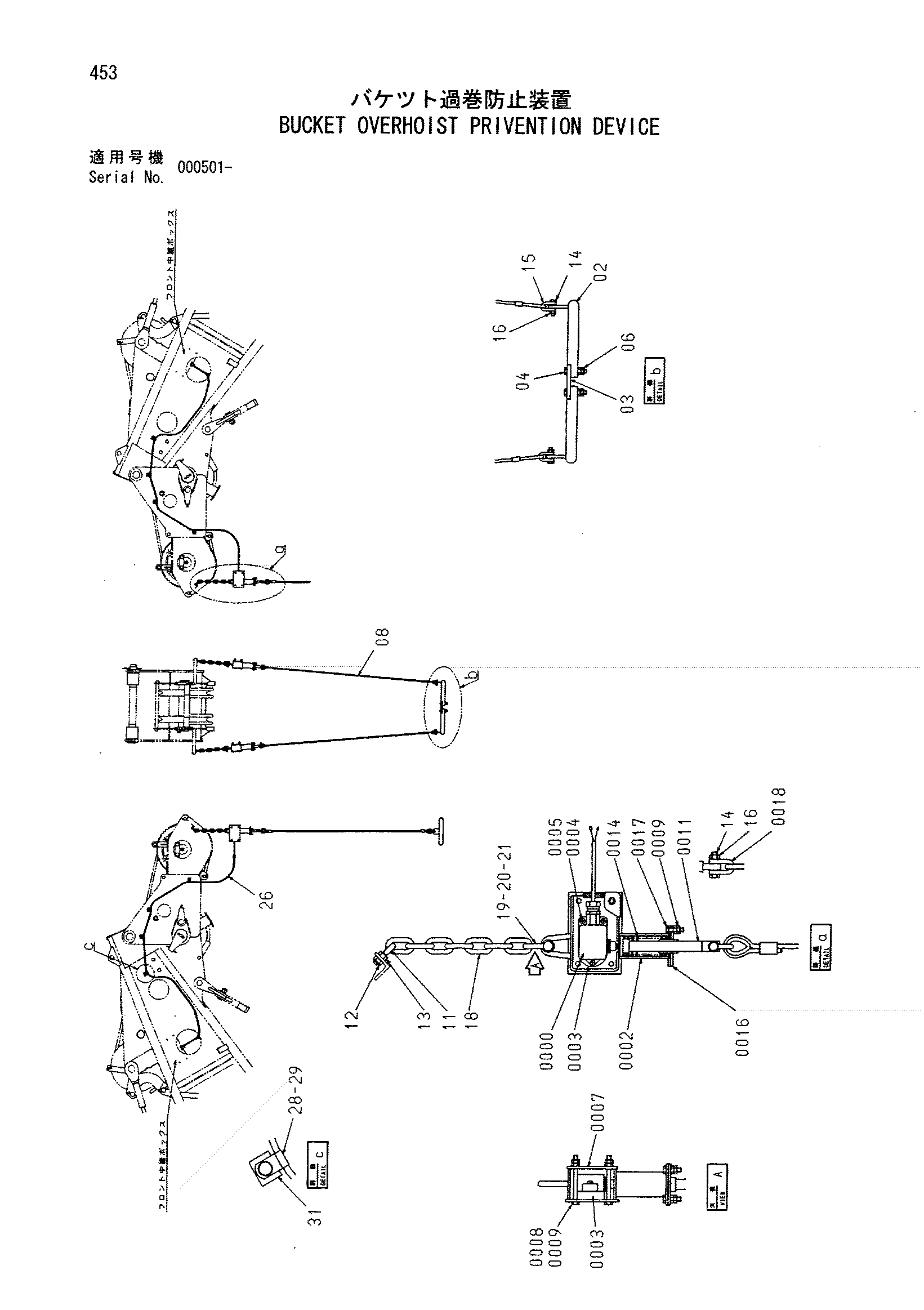

Заводская схема «Ковш ограничитель подъёма привентион устройство» для HITACHI CX650-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9198550 | Выключатель | 2 |
| 0000 | 4250376 | Выключатель концевой | 1 |
| 0002 | 8072520 | Короб выключатель | 1 |
| 0003 | 4205194 | Пластина | 1 |
| 0004 | M430640 | Винт | 3 |
| 0005 | A590906 | Пружинная шайба | 3 |
| 0007 | 4336527 | Крышка | 1 |
| 0008 | J900890 | Болт | 4 |
| 0009 | M500807 | Гайка | 14 |
| 0011 | 4323210 | Ответная планка | 1 |
| 0014 | 4240874 | Пружина | 1 |
| 0016 | 9750389 | Крышка | 1 |
| 0017 | J900830 | Болт | 3 |
| 0018 | 4048478 | Серьга | 1 |
| 02 | 8077149 | Груз | 1 |
| 03 | 4423729 | Пластина | 1 |
| 04 | J901265 | Болт | 2 |
| 06 | J950012 | Гайка | 4 |
| 08 | 9743245 | Канат подвесной | 2 |
| 11 | 4157548 | U-образный болт | 2 |
| 12 | M660010 | U-образная гайка | 4 |
| 13 | J950010 | Гайка | 4 |
| 14 | J901045 | Болт | 4 |
| 15 | 4048478 | Серьга | 2 |
| 16 | M660010 | U-образная гайка | 4 |
| 18 | 4397449 | Цепь | 2 |
| 19 | 4048479 | Серьга | 2 |
| 20 | J901250 | Болт | 2 |
| 21 | M660012 | U-образная гайка | 2 |
| 26 | 4466568 | Жгут проводов | 1 |
| 28 | 4190271 | Зажим | 8 |
| 29 | J011020 | Болт с шайбой | 8 |
| 31 | 9733476 | Седло винта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX650-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
