Электрооборудование (задний стойка) [STD] — HITACHI CX650-2
Заводская схема «Электрооборудование (задний стойка) [STD]» для HITACHI CX650-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

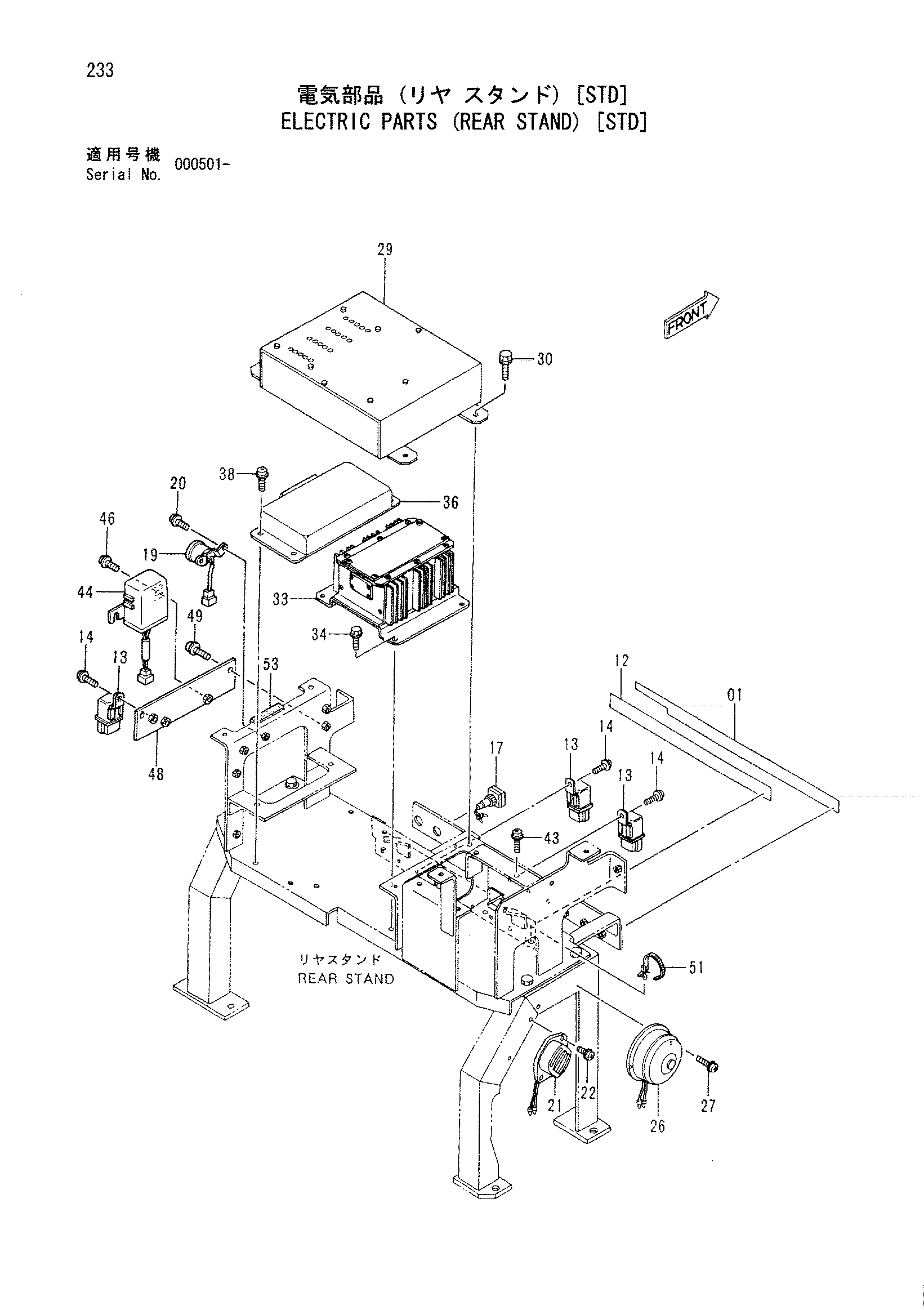

![Схема Электрооборудование (задний стойка) [STD] HITACHI CX650-2](/catalog-drawings/5d/5defd053-da75-4e84-af61-6e9eddd62c3c.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3070773 | Информационная табличка | 1 |
| 01 | 3074128 | Информационная табличка | 1 |
| 01 | 3079699 | Информационная табличка ] | 1 |
| 12 | 3080162 | Информационная табличка | 1 |
| 12 | 3081785 | Информационная табличка | 1 |
| 12 | 3081746 | Информационная табличка | 1 |
| 13 | 4251588 | Реле | 12 |
| 14 | J460616 | Винт с шайбой | 12 |
| 17 | 4335063 | Зуммер | 1 |
| 19 | 4258403 | Зуммер | 1 |
| 20 | J460516 | Винт с шайбой | 2 |
| 21 | 950703 | Зуммер | 1 |
| 22 | J450416 | Винт с шайбой | 2 |
| 26 | 947457 | Белл | 1 |
| 27 | J450310 | Винт с шайбой | 2 |
| 30 | J021025 | Болт с шайбой | 4 |
| 33 | 9150215 | Контроллер | 1 |
| 34 | J010614 | Болт с шайбой | 4 |
| 36 | 4325825 | Блок управление | 1 |
| 38 | J460616 | Винт с шайбой | 4 |
| 43 | J450625 | Винт с шайбой | 4 |
| 45 | 4205750 | Таймер | 1 |
| 46 | J460616 | Винт с шайбой | 2 |
| 48 | 4038459 | Реле хоурметер | 1 |
| 49 | J460616 | Винт с шайбой | 2 |
| 51 | 4254600 | Зажим | 2 |
| 52 | 4251588 | Реле | 1 |
| 53 | J460616 | Винт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX650-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
