Глушитель детали (тропикал) — HITACHI CX650-2

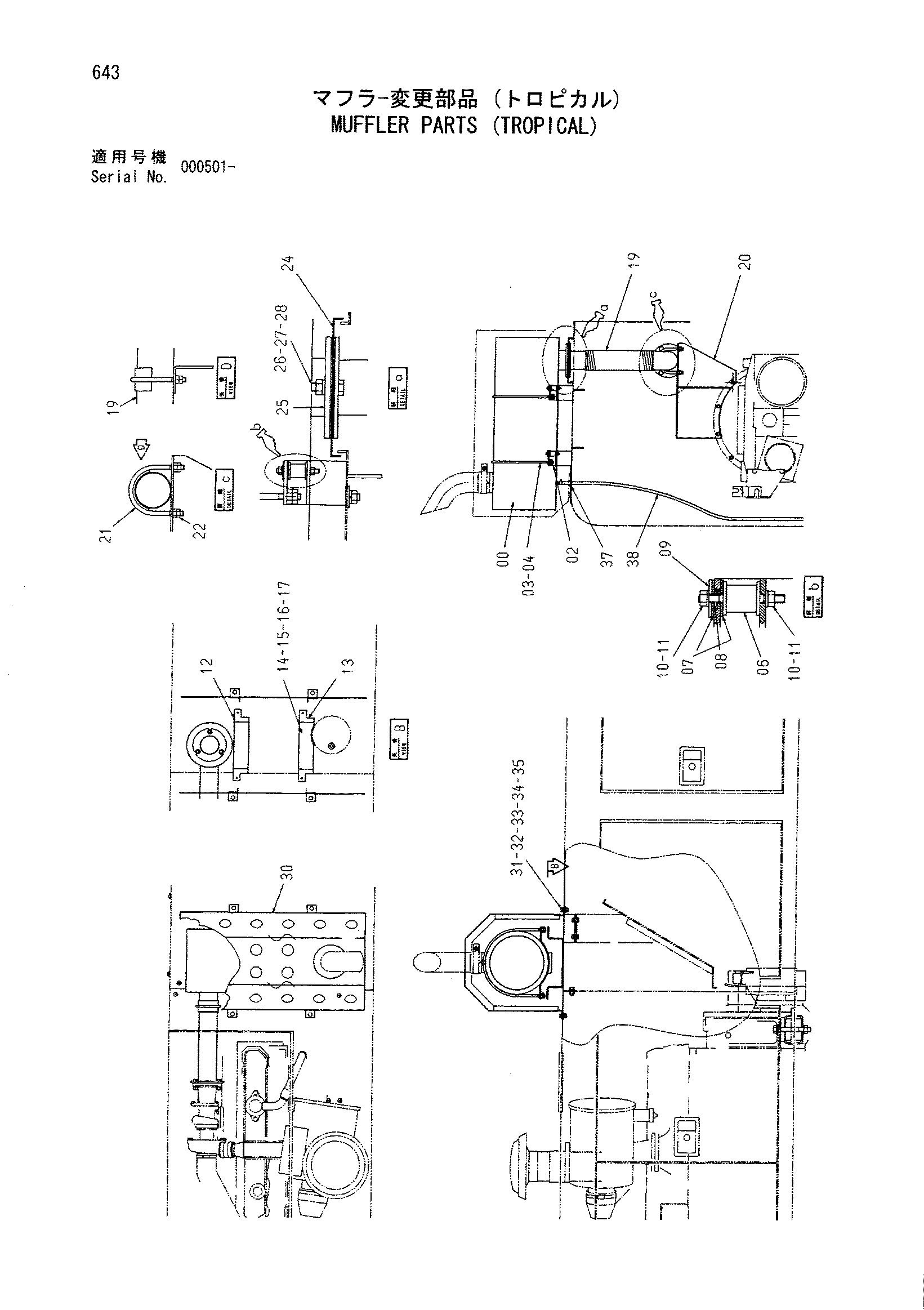

Заводская схема «Глушитель детали (тропикал)» для HITACHI CX650-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4406694 | Глушитель | 1 |
| 02 | 4172237 | Кронштейн | 2 |
| 03 | 4138813 | U-образный болт | 2 |
| 04 | J950010 | Гайка | 8 |
| 06 | 4172238 | Резиновая подушка | 4 |
| 07 | 4172240 | Манжета | 8 |
| 08 | 4172239 | Манжета | 8 |
| 09 | 4172241 | Шайба | 4 |
| 10 | J950006 | Гайка | 8 |
| 11 | A590906 | Пружинная шайба | 8 |
| 12 | 4407829 | Кронштейн | 1 |
| 13 | 4425697 | Кронштейн | 1 |
| 14 | J901025 | Болт | 4 |
| 15 | A590910 | Пружинная шайба | 4 |
| 16 | J217083 | Шайба | 4 |
| 17 | J950010 | Гайка | 4 |
| 19 | 8077516 | Выпускная труба | 1 |
| 20 | 8077572 | Кронштейн | 1 |
| 21 | 9753399 | U-образный болт | 1 |
| 22 | J950010 | Гайка | 4 |
| 24 | 9751017 | Крышка | 1 |
| 25 | 4204326 | Прокладка | 2 |
| 26 | J901240 | Болт | 3 |
| 27 | A590912 | Пружинная шайба | 3 |
| 28 | J950012 | Гайка | 3 |
| 30 | 7037179 | Крышка | 1 |
| 31 | J901025 | Болт | 4 |
| 32 | A590110 | Плоская шайба | 4 |
| 33 | J217083 | Шайба | 4 |
| 34 | A590910 | Пружинная шайба | 4 |
| 35 | J950010 | Гайка | 4 |
| 37 | 4341709 | Резиновая прокладка | 1 |
| 38 | 4448792 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX650-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
