Пилотные гидролинии (левый) [EU] — HITACHI CX650-2
Заводская схема «Пилотные гидролинии (левый) [EU]» для HITACHI CX650-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

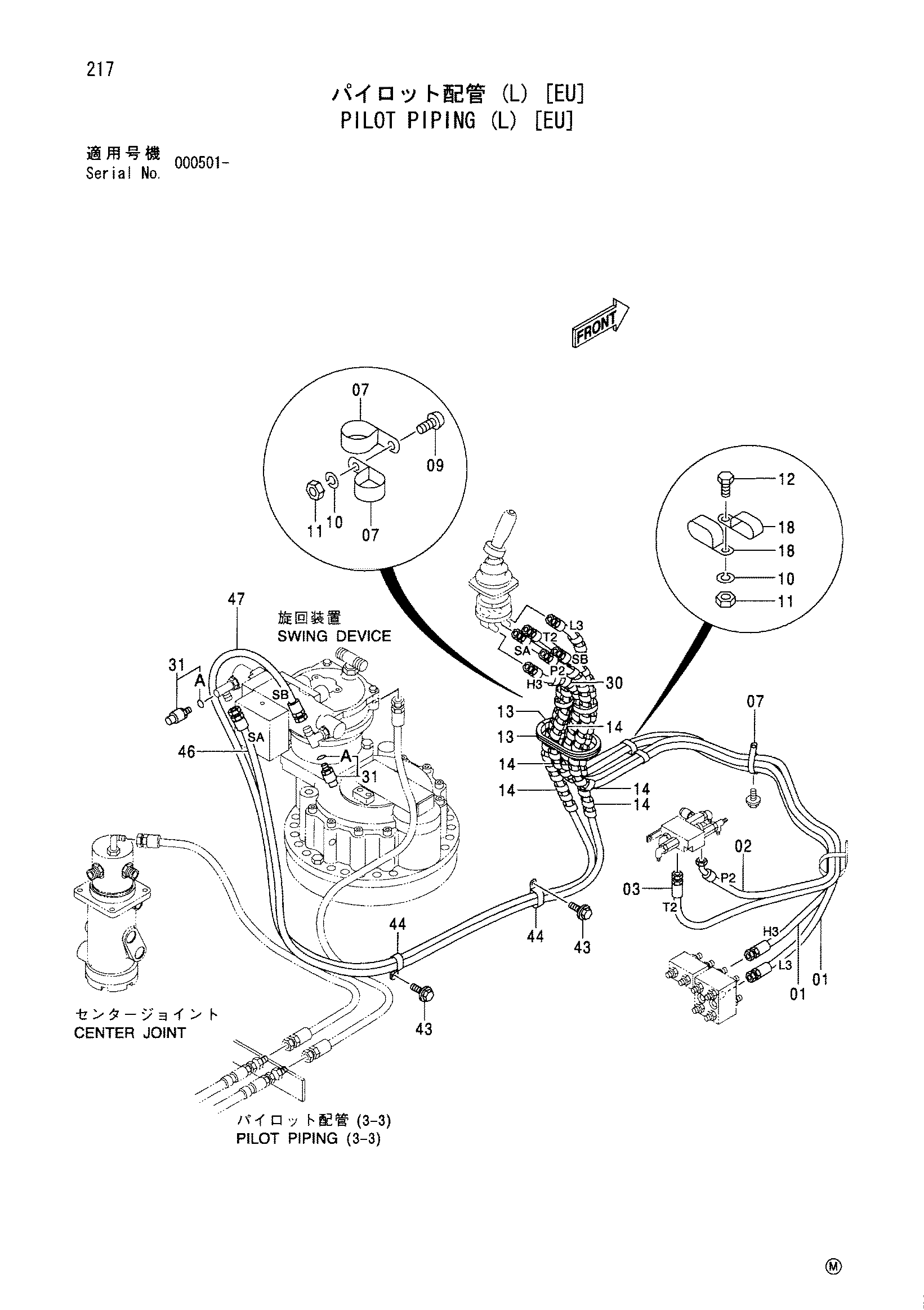

![Схема Пилотные гидролинии (левый) [EU] HITACHI CX650-2](/catalog-drawings/25/25fb84a9-48a5-4edc-8545-f29bc4d9eb6f.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4357987 | Шланг | 2 |
| 02 | 4357988 | Шланг | 1 |
| 03 | 4357989 | Шланг | 1 |
| 07 | 4190264 | Зажим | 3 |
| 09 | 4330985 | Болт | 1 |
| 10 | A590910 | Пружинная шайба | 2 |
| 11 | J950010 | Гайка | 2 |
| 12 | J901030 | Болт | 1 |
| 13 | 4171749 | Защитный кожух | 2 |
| 14 | 4044420 | Защитный кожух | 6 |
| 18 | 4190292 | Зажим | 2 |
| 31 | 4254563 | Выключатель давление | 2 |
| 31A | 4113154 | Уплотнительное кольцо | 1 |
| 43 | J011020 | Болт с шайбой | 2 |
| 44 | 4190292 | Зажим | 2 |
| 46 | 4370728 | Шланг | 1 |
| 47 | 4375305 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX650-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
