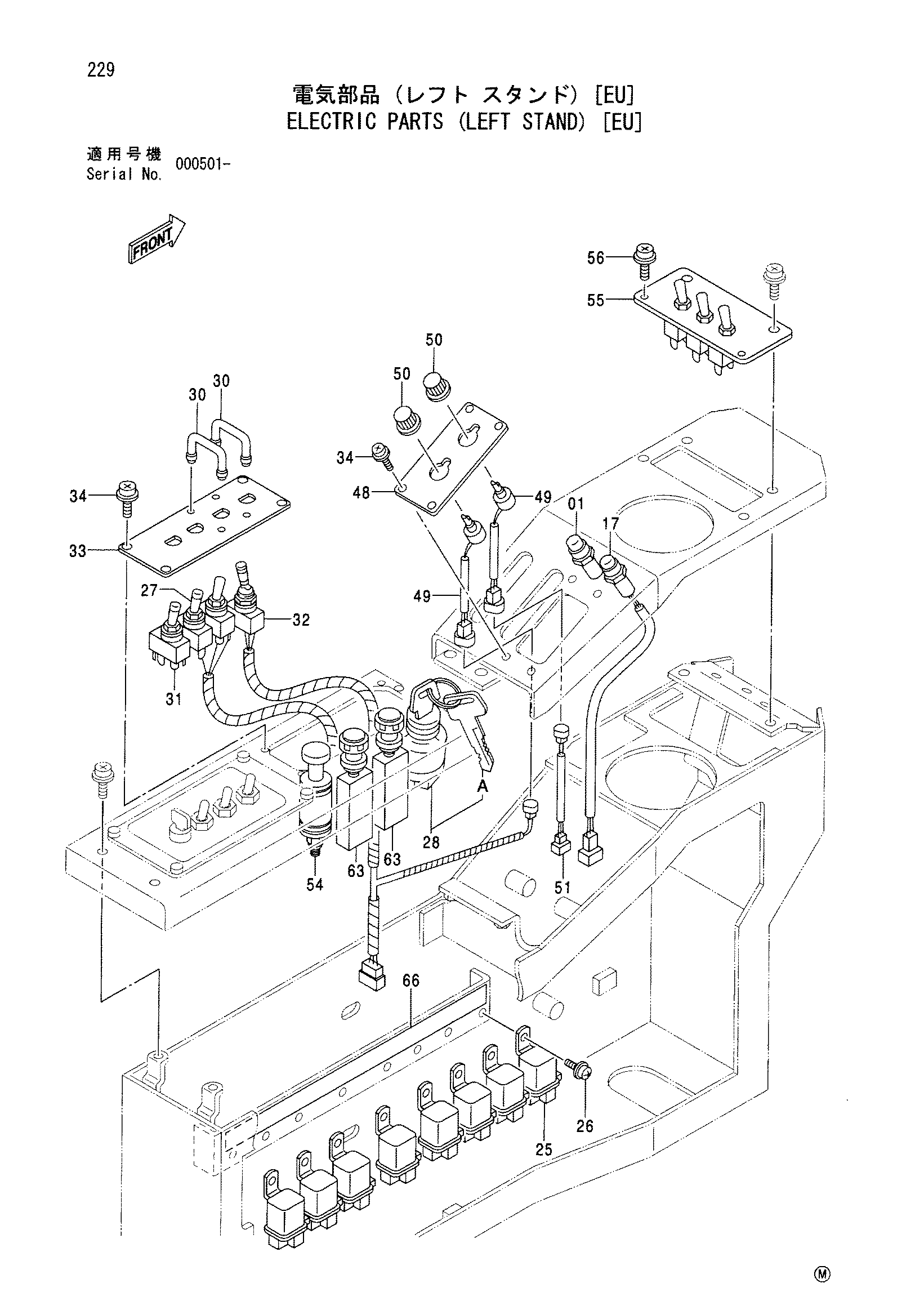

Электрооборудование (левый стойка) [EU] — HITACHI CX650-2
Заводская схема «Электрооборудование (левый стойка) [EU]» для HITACHI CX650-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Электрооборудование (левый стойка) [EU] HITACHI CX650-2](/catalog-drawings/5c/5c00a93b-9035-4196-8339-bc4f7ce18076.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4388669 | Рамп | 1 |
| 17 | 4360757 | Фонарь пилотный | 1 |
| 25 | 4251588 | Реле | 8 |
| 26 | J460616 | Винт с шайбой | 8 |
| 27 | 8068268 | Выключатель | 1 |
| 30 | 4370932 | Рукоятка | 2 |
| 31 | 4383527 | Выключатель | 1 |
| 32 | 8078425 | Выключатель | 1 |
| 33 | 2045536 | Крышка | 1 |
| 34 | J680412 | Винт с шайбой | 8 |
| 48 | 3087943 | Крышка | 1 |
| 49 | 4371245 | Датчик угла | 2 |
| 50 | 4370931 | Ручка | 2 |
| 51 | 8066584 | Жгут проводов | 1 |
| 54 | 4357862 | Лигхтер | 1 |
| 55 | 8063972 | Панель управление | 1 |
| 56 | J680412 | Винт с шайбой | 2 |
| 63 | 4239945 | Выключатель | 2 |
| 66 | 3087944 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX650-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
