Аиркрафт маяк (кран) [фласхинг тип] — HITACHI CX650-2
Заводская схема «Аиркрафт маяк (кран) [фласхинг тип]» для HITACHI CX650-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

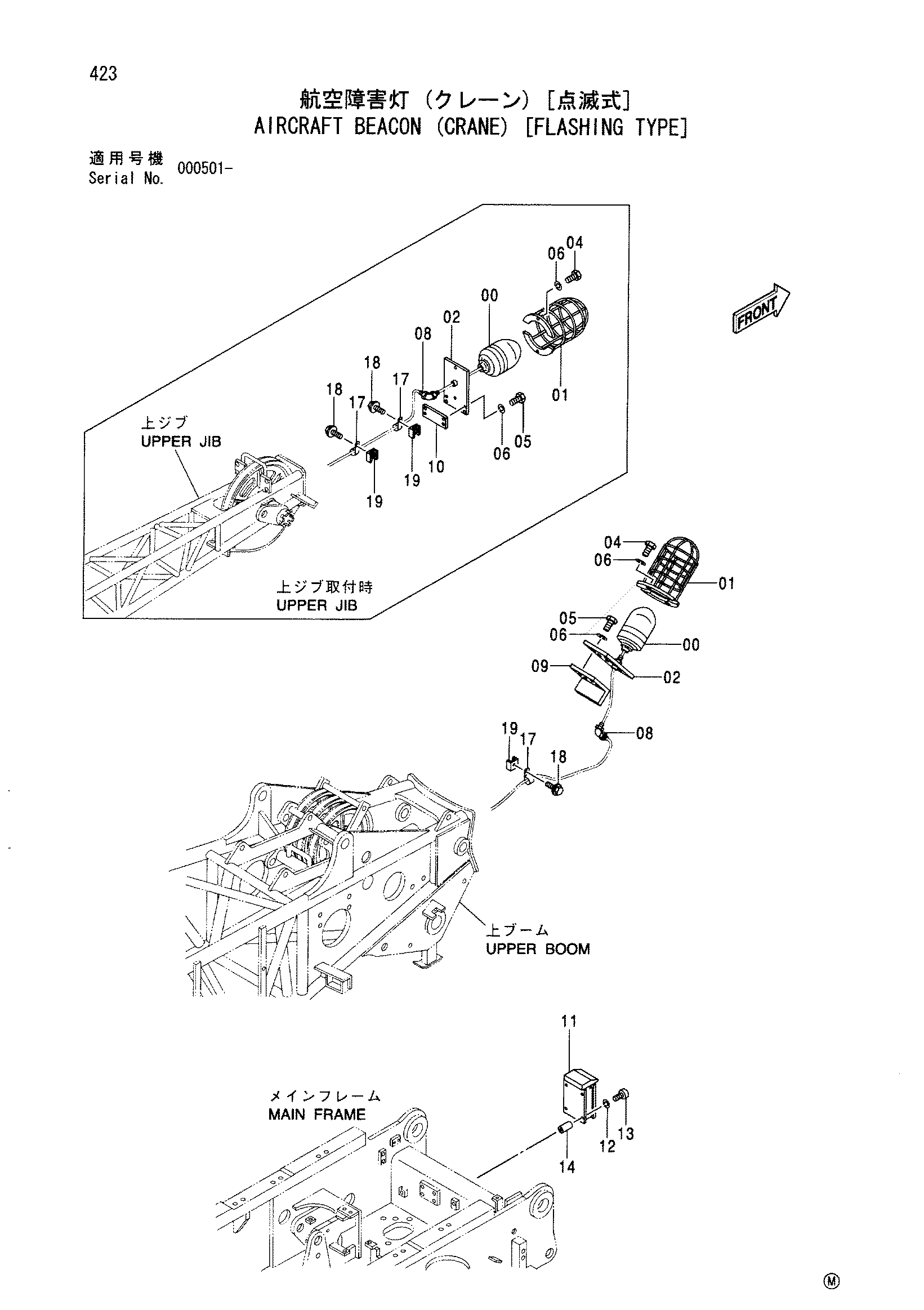

![Схема Аиркрафт маяк (кран) [фласхинг тип] HITACHI CX650-2](/catalog-drawings/cc/ccd1a08f-4b41-4a2b-b269-febb2903600b.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4046379 | Фонарь | 1 |
| 01 | 9724107 | Защитный кожух | 1 |
| 02 | 9738215 | Кронштейн | 1 |
| 04 | J901220 | Болт | 2 |
| 05 | J901225 | Болт | 4 |
| 06 | A590912 | Пружинная шайба | 6 |
| 08 | 4012936 | Разъём | 1 |
| 09 | 4287217 | Седло винта | 1 |
| 10 | 4287218 | Седло винта | 1 |
| 11 | 4135757 | Фласхер | 1 |
| 12 | A590906 | Пружинная шайба | 4 |
| 13 | M430616 | Винт | 4 |
| 14 | 4295237 | Седло винта | 4 |
| 17 | 4190261 | Зажим | 3 |
| 18 | J021020 | Болт с шайбой | 3 |
| 19 | 9733476 | Седло винта | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX650-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
