Крюк 65T — HITACHI CX650-2

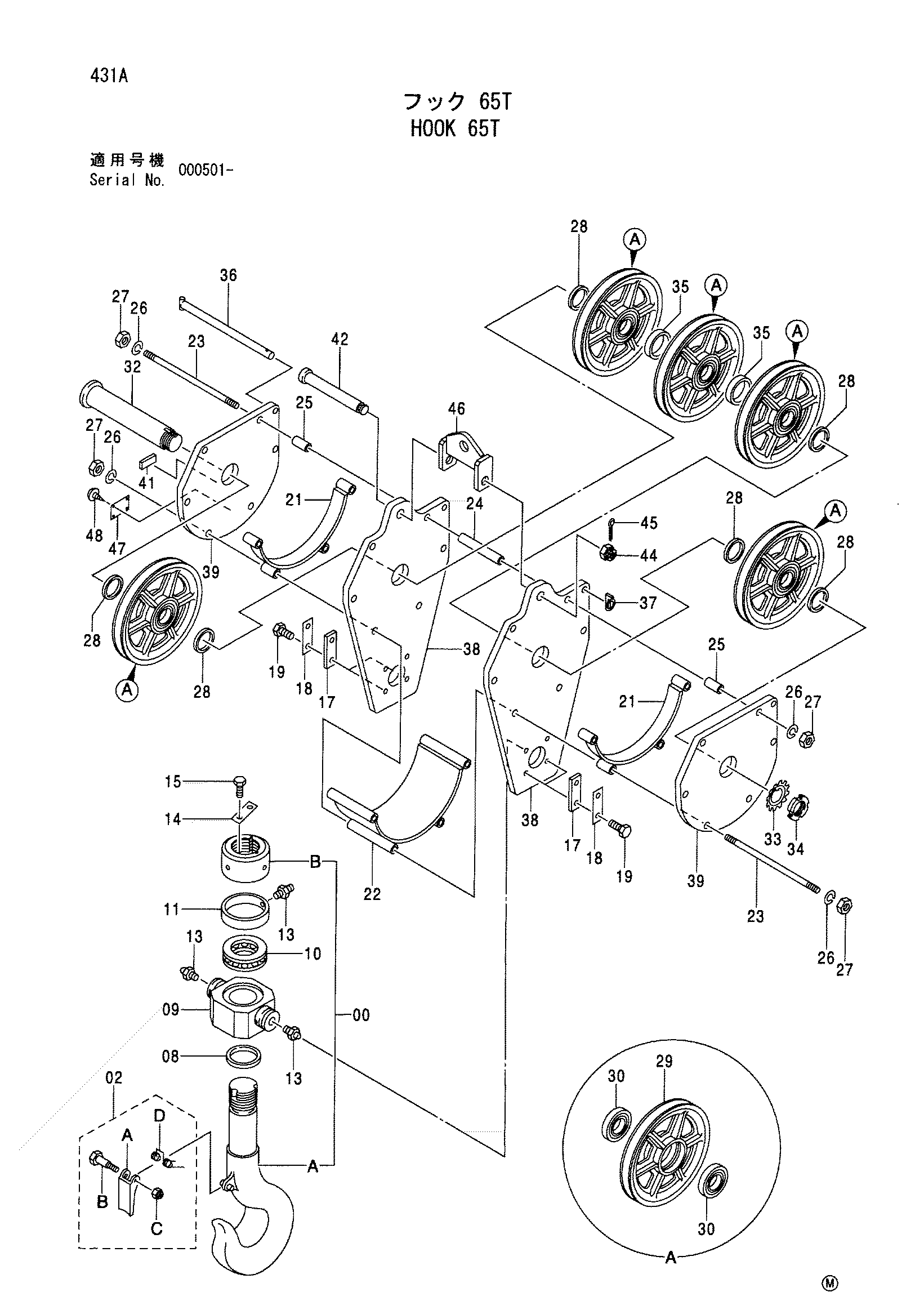

Заводская схема «Крюк 65T» для HITACHI CX650-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9152017 | Фоок 65T в сборе | 1 | |
| 00 | 8080685 | Крюк в сборе | 1 |
| 02 | 9074276 | Кронштейн в сборе | 1 |
| 02A | 4205449 | Кронштейн | 1 |
| 02B | 4205446 | Болт | 1 |
| 02C | M660016 | U-образная гайка | 1 |
| 02D | 4205454 | Пружина торсион | 1 |
| 08 | 4205450 | Проставка | 1 |
| 09 | 3038884 | Труннион | 1 |
| 10 | 4204197 | Шариковый подшипник | 1 |
| 11 | 4205451 | Крышка подшипник | 1 |
| 13 | J75481 | Пресс-маслёнка | 3 |
| 14 | X4873 | Стопорная шайба | 1 |
| 15 | 4120045 | Болт | 2 |
| 17 | 4087892 | Стопорная пластина | 4 |
| 18 | X4873 | Стопорная шайба | 4 |
| 19 | J912040 | Болт | 8 |
| 21 | 8039007 | Направляющая каната | 2 |
| 22 | 8039006 | Направляющая каната | 1 |
| 23 | 4205453 | Болт | 6 |
| 24 | 4205447 | Проставка | 2 |
| 25 | 4205456 | Проставка | 4 |
| 26 | A590924 | Пружинная шайба | 12 |
| 27 | J951024 | Гайка | 12 |
| 28 | 4018678 | Проставка | 6 |
| 29 | 3020683 | Канатный блок | 5 |
| 30 | 971655 | Шариковый подшипник | 10 |
| 32 | 3038886 | Мост | 1 |
| 33 | 454958 | Шайба подшипник. | 1 |
| 34 | 454941 | Гайка подшипник. | 1 |
| 35 | 4372641 | Проставка | 2 |
| 36 | 9728088 | Палец | 1 |
| 37 | 4001834 | Палец кольцо | 1 |
| 38 | 3076537 | Пластина подвес | 2 |
| 39 | 4205445 | Пластина | 2 |
| 41 | 4100955 | Пластина | 1 |
| 42 | 4372640 | Палец | 1 |
| 44 | 4085591 | Корончатая гайка | 1 |
| 45 | A766063 | Шплинт | 1 |
| 46 | 8066653 | Тяга | 1 |
| 47 | 495652 | Информационная табличка | 1 |
| 48 | M492564 | Приводной винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX650-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
