Левый стойка [STD] — HITACHI CX650-2

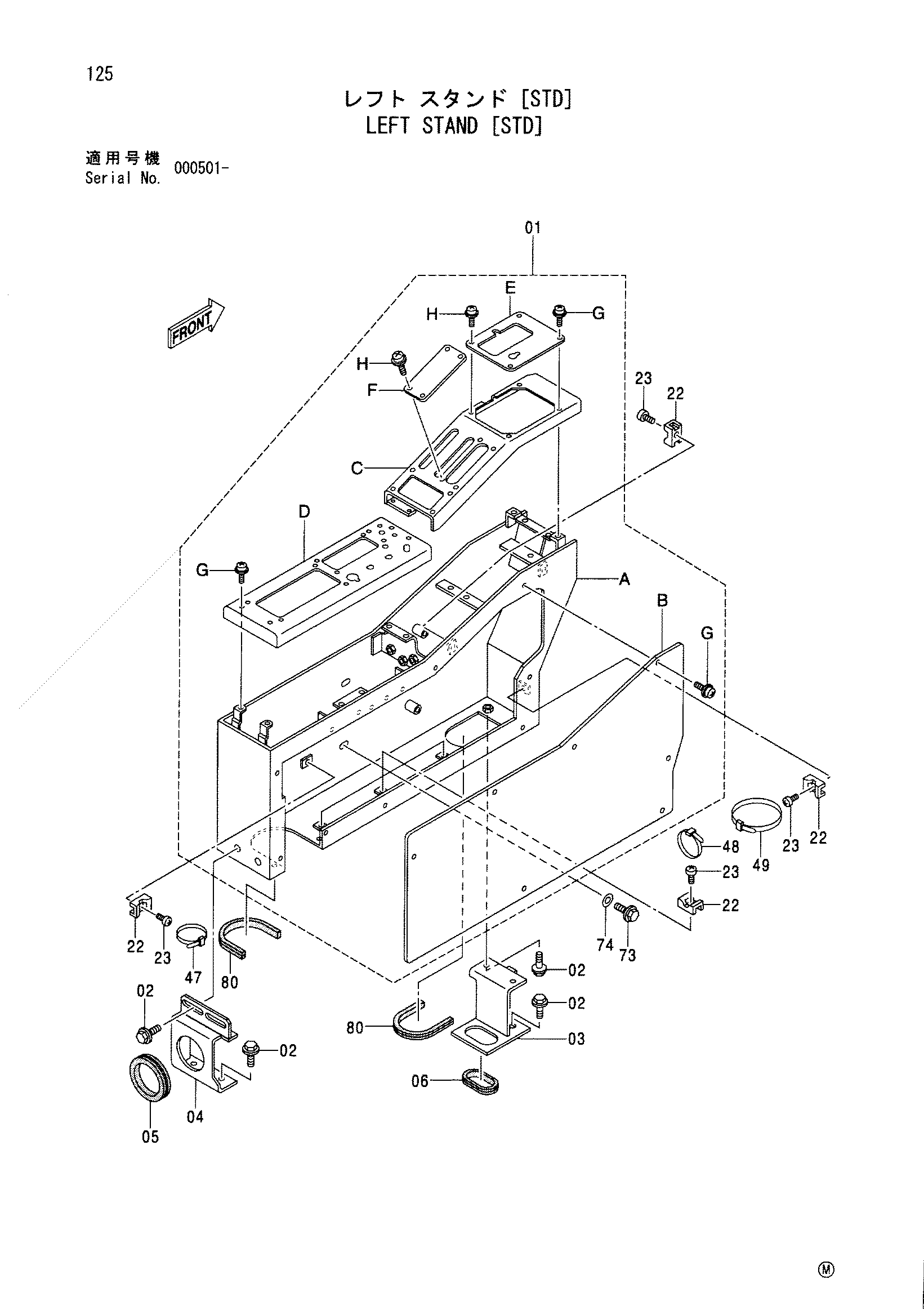

Заводская схема «Левый стойка [STD]» для HITACHI CX650-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Левый стойка [STD] HITACHI CX650-2](/catalog-drawings/b7/b762adf8-224d-4177-9d6f-f85b1d1cd791.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7035973 | Стойка | 1 |
| 01A | 6015943 | Стойка L | 1 |
| 01B | 4371051 | Крышка | 1 |
| 01C | 6015941 | Панель LF | 1 |
| 01D | 6018103 | Панель LR | 1 |
| 01E | 8066355 | Крышка | 1 |
| 01F | 4370323 | Крышка | 1 |
| 01G | J680412 | Винт с шайбой | 13 |
| 01H | J680412 | Винт с шайбой | 6 |
| 02 | J021030 | Болт с шайбой | 8 |
| 03 | 8066344 | Кронштейн | 1 |
| 04 | 9742360 | Кронштейн | 1 |
| 05 | 4087462 | Резиновая втулка | 1 |
| 06 | 4357608 | Резиновая втулка | 1 |
| 22 | 4196829 | Направляющая лента | 7 |
| 23 | M430610 | Винт | 7 |
| 47 | 4055311 | Ленточный зажим | 2 |
| 48 | 4055311 | Ленточный зажим | 3 |
| 49 | 4055312 | Ленточный зажим | 2 |
| 73 | J010820 | Болт с шайбой | 2 |
| 74 | A590108 | Плоская шайба | 2 |
| 80 | 4382039 | Резиновая прокладка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX650-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
