Крышка двигателя детали (тропикал) — HITACHI CX650-2

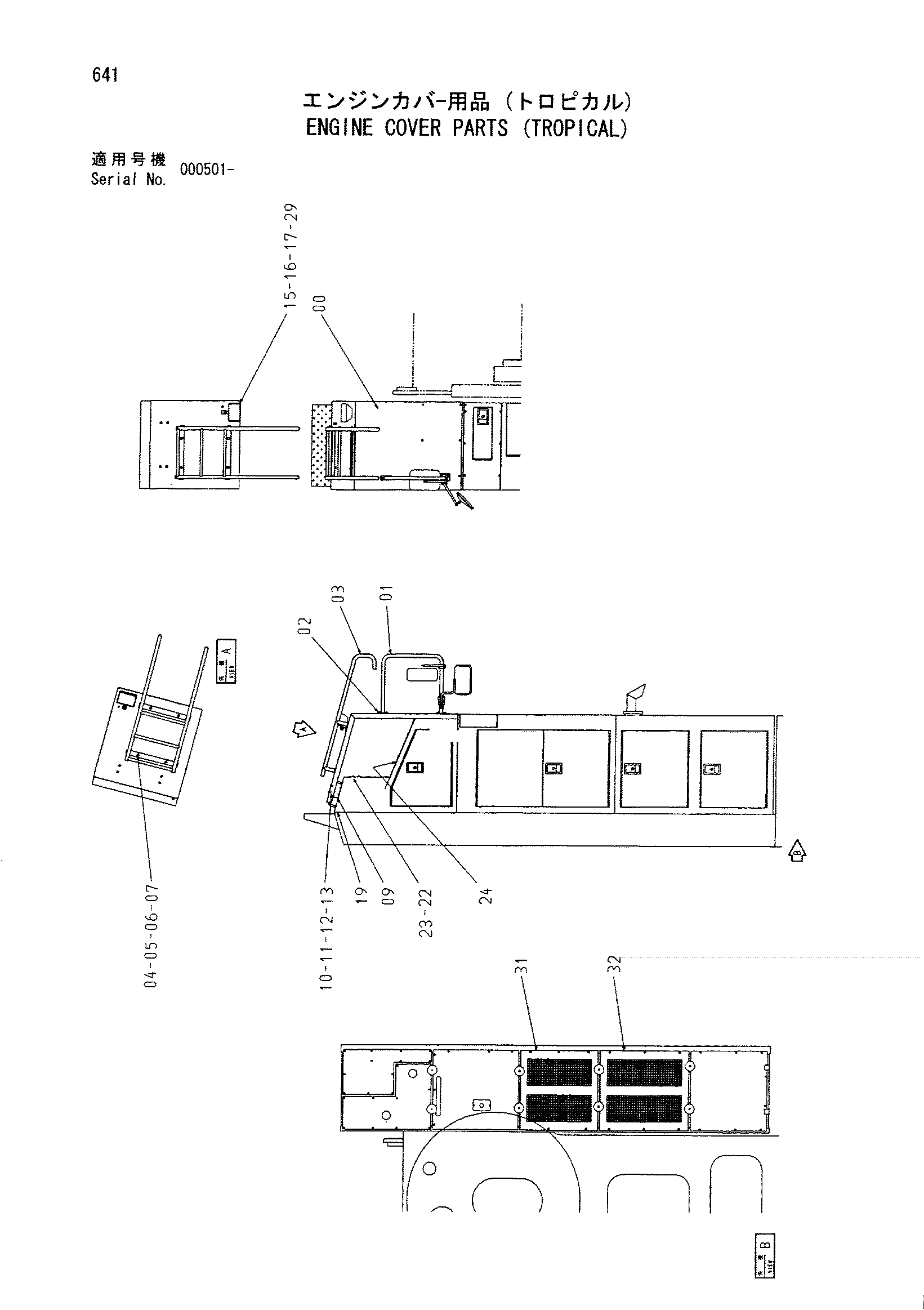

Заводская схема «Крышка двигателя детали (тропикал)» для HITACHI CX650-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6017459 | Крышка передний | 1 |
| 01 | 8072686 | Поручень | 1 |
| 02 | J021030 | Болт с шайбой | 4 |
| 03 | 8072696 | Лестница | 1 |
| 04 | J901230 | Болт | 4 |
| 05 | A590112 | Плоская шайба | 4 |
| 06 | A590912 | Пружинная шайба | 4 |
| 07 | J950012 | Гайка | 4 |
| 09 | 4403485 | Кронштейн | 2 |
| 10 | J901235 | Болт | 8 |
| 11 | A590712 | Шайба уклон | 8 |
| 12 | A590912 | Пружинная шайба | 8 |
| 13 | J950012 | Гайка | 8 |
| 15 | 4403460 | Жгут проводов | 1 |
| 16 | 4190261 | Зажим | 4 |
| 17 | J011022 | Болт с шайбой | 4 |
| 19 | 3081976 | Дополнительный крышка | 1 |
| 22 | A590910 | Пружинная шайба | 2 |
| 23 | J901020 | Болт | 2 |
| 24 | 7034904 | Лоувер | 1 |
| 29 | 4161289 | Резиновая втулка | 2 |
| 31 | 4486512 | Крышка | 1 |
| 32 | 4486513 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX650-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
