Пилотные гидролинии (1) (третий барабан) — HITACHI CX650-2

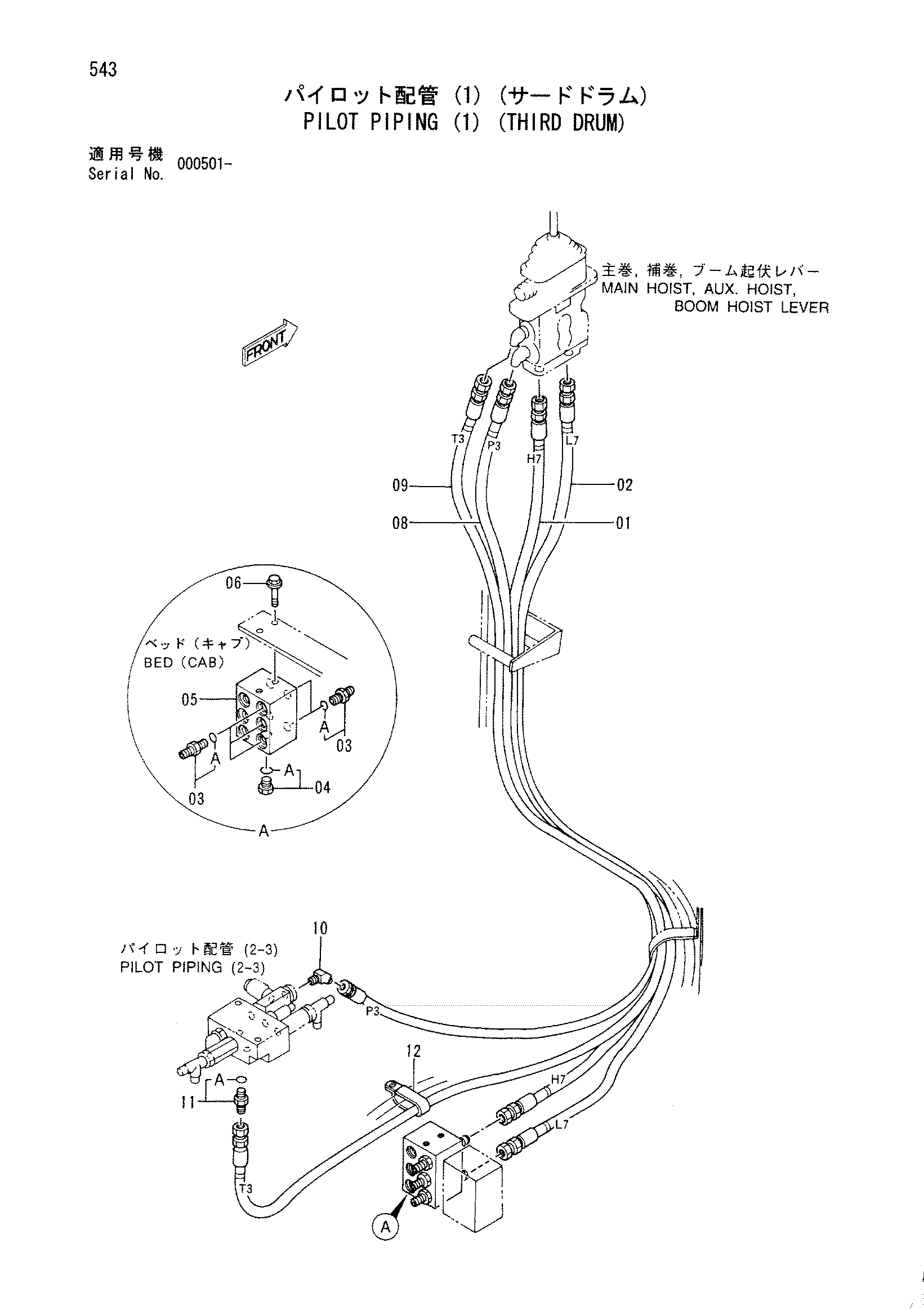

Заводская схема «Пилотные гидролинии (1) (третий барабан)» для HITACHI CX650-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4319150 | Шланг | 1 |
| 02 | 4319151 | Шланг | 1 |
| 03 | 4200467 | Адаптер | 5 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4093624 | Пробка | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4314477 | Челночный клапан | 1 |
| 06 | J011020 | Болт с шайбой | 2 |
| 08 | 4319153 | Шланг | 1 |
| 09 | 4319154 | Шланг | 1 |
| 10 | 4157919 | Угловой штуцер | 1 |
| 11 | 4200466 | Адаптер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4259817 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX650-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
