Пилотные гидролинии (4) (третий барабан) — HITACHI CX650-2

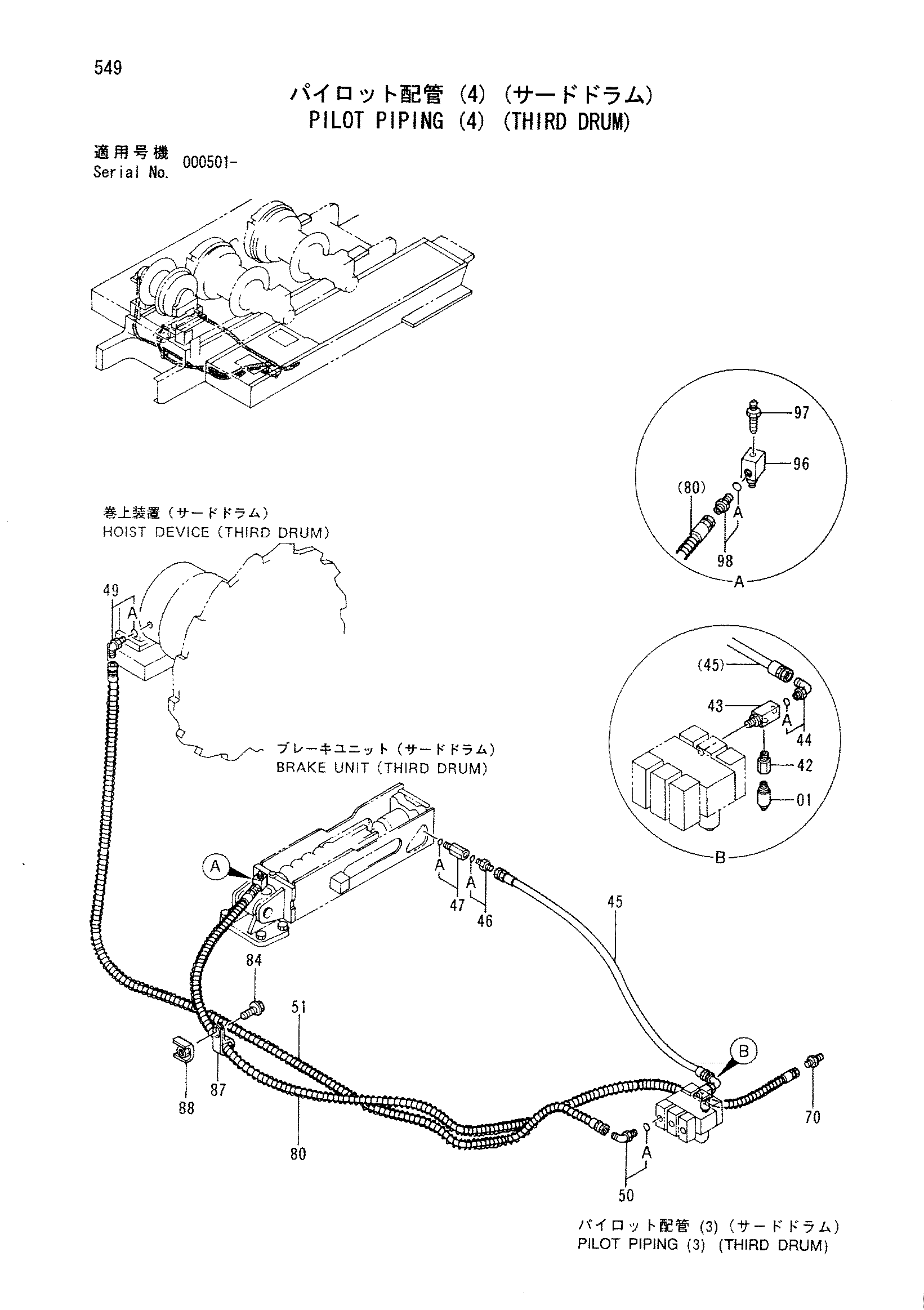

Заводская схема «Пилотные гидролинии (4) (третий барабан)» для HITACHI CX650-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4331359 | Датчик давления | 1 |
| 42 | 4345898 | Переходник | 1 |
| 43 | 4343191 | Переходник S | 1 |
| 44 | 4219345 | Угловой штуцер | 1 |
| 44A | 4509180 | Уплотнительное кольцо | 1 |
| 45 | 4229829 | Шланг | 1 |
| 46 | 4210361 | Адаптер | 1 |
| 46A | 4506418 | Уплотнительное кольцо | 1 |
| 47 | 4336625 | Переходник | 1 |
| 47A | 4506418 | Уплотнительное кольцо | 1 |
| 49 | 4156434 | Угловой штуцер | 1 |
| 49A | 957366 | Уплотнительное кольцо | 1 |
| 50 | 4154671 | Угловой штуцер | 1 |
| 50A | 4509180 | Уплотнительное кольцо | 1 |
| 51 | 4343203 | Шланг | 1 |
| 70 | 4317426 | Адаптер | 1 |
| 80 | 4343202 | Шланг | 1 |
| 84 | J011020 | Болт с шайбой | 1 |
| 87 | 4192035 | Зажим | 1 |
| 88 | 9733476 | Седло винта | 1 |
| 96 | 4344884 | Переходник S | 1 |
| 97 | 4346128 | Штуцер | 1 |
| 98 | 4200466 | Адаптер | 1 |
| 98A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX650-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
