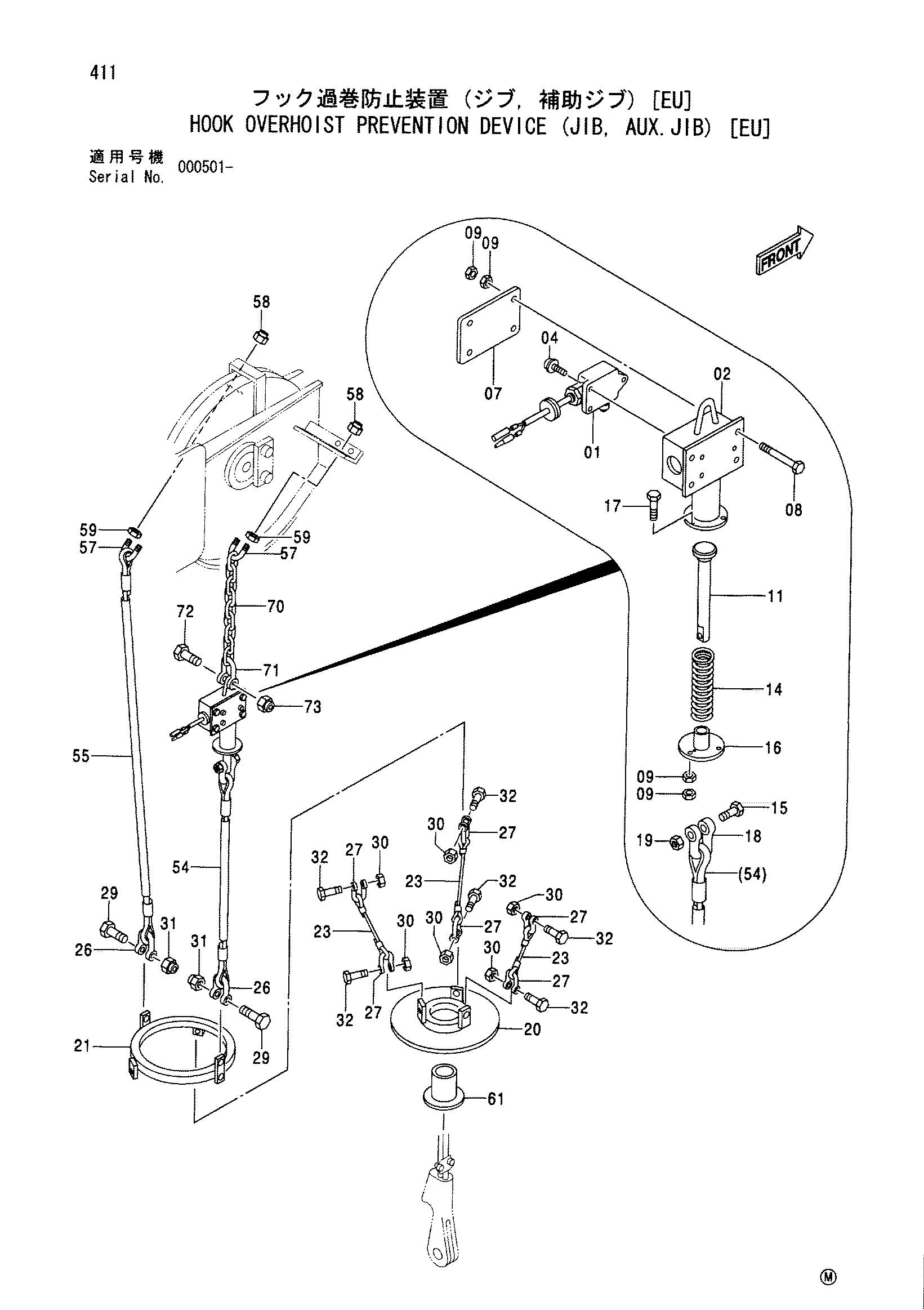

Крюк ограничитель подъёма предотвращение устройство (гусёк стрелы, аукс.джиб) [EU] — HITACHI CX650-2

Заводская схема «Крюк ограничитель подъёма предотвращение устройство (гусёк стрелы, аукс.джиб) [EU]» для HITACHI CX650-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01-1	9216016	Выключатель в сборе	1
01	4476997	Выключатель концевой	1
02	8088775	Короб выключатель	1
04	J450425	Винт с шайбой	3
05	A590906	Пружинная шайба	3
07	4476998	Крышка	1
08	J900890	Болт	4
09	M500807	Гайка	14
11	4323210	Ответная планка	1
14	4477008	Пружина	1
15	J901045	Болт	1
16	9759129	Крышка	1
17	J900830	Болт	3
18	4048478	Серьга	1
19	M660010	U-образная гайка	1
20-3	9160282	Груз в сборе	1
20	8068677	Груз	1
21	8068676	Груз	1
23	9743352	Канат подвесной	3
26	4048479	Серьга	2
27	4048478	Серьга	6
29	J901250	Болт	2
30	M660010	U-образная гайка	6
31	M660012	U-образная гайка	2
32	J901045	Болт	6
54	9754944	Канат подвесной	1
55	9748207	Канат подвесной	1
57	4157548	U-образный болт	2
58	M660010	U-образная гайка	4
59	J950010	Гайка	4
61	9748236	Ответная планка	1
70	4397449	Цепь	1
71	4048479	Серьга	1
72	J901250	Болт	1
73	M660012	U-образная гайка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX650-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
