020: Картер привода ГРМ и кожух маховика — HITACHI CX650-2

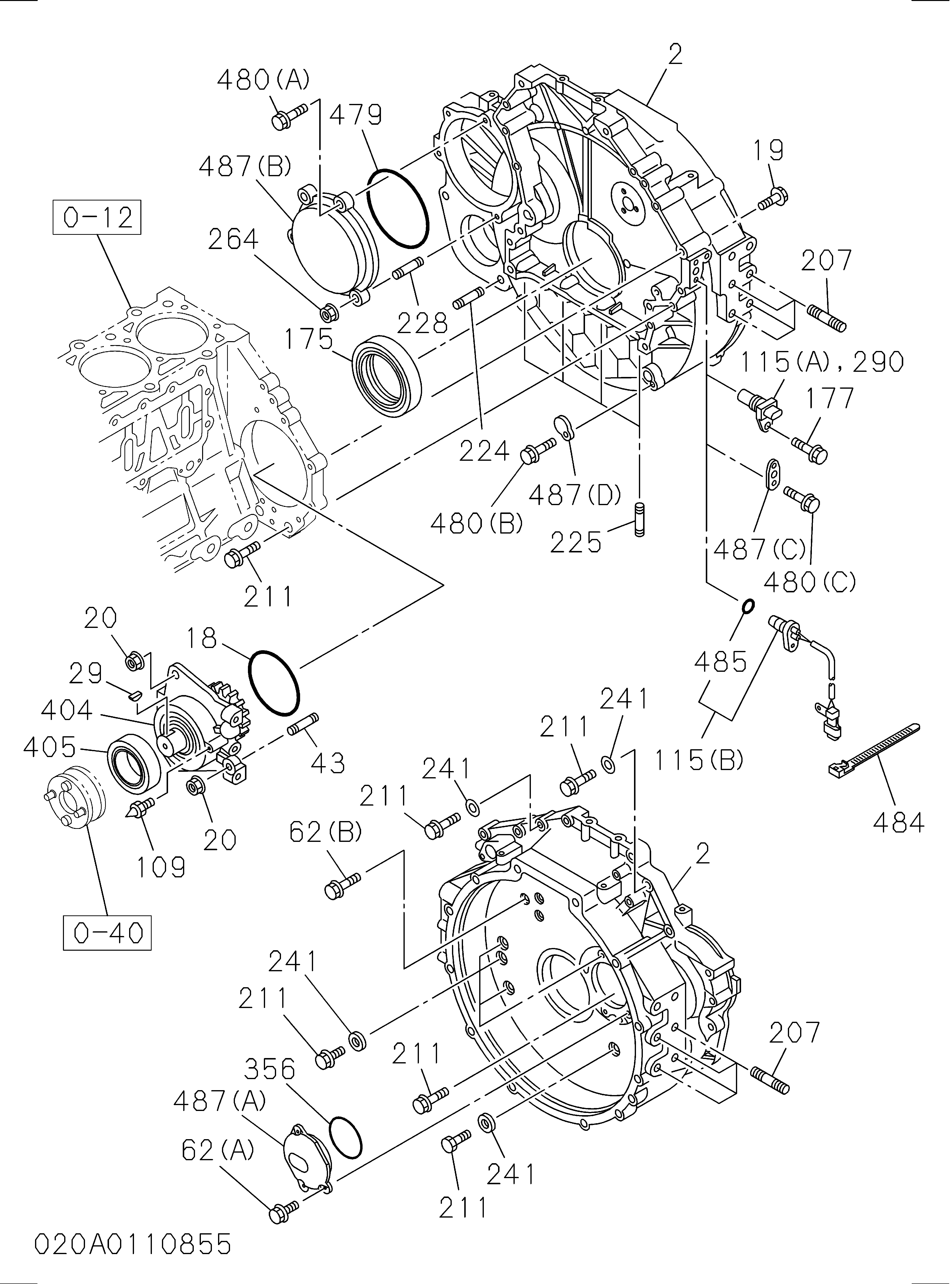

Заводская схема «020: Картер привода ГРМ и кожух маховика» для HITACHI CX650-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 002 | 1113415935 | Корпус маховик | 1 |
| 018 | 1096234640 | Прокладка подшипник корпус, привод вал | 1 |
| 019 | 0281812000 | Болт подшипник корпус | 1 |
| 019 | 0281512000 | Болт подшипник корпус | 1 |
| 020 | 0911501100 | Гайка подшипник корпус | 2 |
| 020 | 0911502120 | Гайка подшипник корпус | 1 |
| 020 | 0911801100 | Гайка подшипник корпус | 2 |
| 020 | 0911802120 | Гайка подшипник корпус | 1 |
| 029 | 9080555160 | Шпонка муфта | 1 |
| 032 | 8970287481 | Прокладка шестерня корпус TO C/BL | 1 |
| 035 | 8976023783 | Уплотнение масляный, коленчатый вал передний | 1 |
| 043 | 1093021120 | Шпилька подшипник крышка | 1 |
| 051 | 0280808350 | Болт шестерня корпус крышка | 13 |
| 051 | 0280508350 | Болт шестерня корпус крышка | 13 |
| 062(A) | 0280808140 | Болт крышка | 3 |
| 062(B) | 0280808200 | Болт крышка | 3 |
| 062(B) | 0280508200 | Болт крышка | 3 |
| 109 | 9113276020 | Поинтер тиминг | 1 |
| 175 | 8976023790 | Уплотнение масляный, CR/вал, RR | 1 |
| 177 | 0280806160 | Болт датчик | 1 |
| 177 | 0280506160 | Болт датчик | 1 |
| 211 | 8943939950 | Болт корпус | 1 |
| 211 | 0168062600 | Болт корпус | 1 |
| 211 | 0281810500 | Болт корпус | 1 |
| 211 | 9016662700 | Болт корпус | 11 |
| 211 | 0168562600 | Болт корпус | 1 |
| 211 | 0169562700 | Болт корпус | 11 |
| 211 | 0281510500 | Болт корпус | 1 |
| 224 | 9044114350 | Шпилька стартер | 2 |
| 224 | 0440114350 | Шпилька стартер | 2 |
| 225 | 8943965120 | Шпилька масляный поддон | 4 |
| 228 | 9944112350 | Шпилька воздушный кмпр | 1 |
| 228 | 0440112350 | Шпилька воздушный кмпр | 1 |
| 241 | 8943931401 | Шайба PL, корпус | 12 |
| 264 | 0911502120 | Гайка крышка | 1 |
| 264 | 0911802120 | Гайка крышка | 1 |
| 268 | 1113211601 | Крышка передний | 1 |
| 275 | 1113270501 | Поинтер тиминг обратный отверстие | 1 |
| 290 | 8971019740 | Пробка датчик отверстие | 1 |
| 356 | 8943941860 | Прокладка крышка | 1 |
| 404 | 8943916430 | Корпус в сборе подшипник, впрыск насос | 1 |
| 405 | 1096255760 | Уплотнение масляный, подшипник корпус | 1 |
| 479 | 1096235700 | Прокладка крышка | 1 |
| 480(A) | 0281812700 | Болт крышка | 3 |
| 480(A) | 0281512700 | Болт крышка | 3 |
| 480(B) | 0280806120 | Болт крышка | 1 |
| 480(B) | 0280506120 | Болт крышка | 1 |
| 487(A) | 8943945131 | Крышка отверстие | 1 |
| 487(A) | 8980238241 | Крышка отверстие | 1 |
| 487(B) | 8976014201 | Крышка отверстие | 1 |
| 487(D) | 1117491840 | Крышка отверстие | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX650-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
