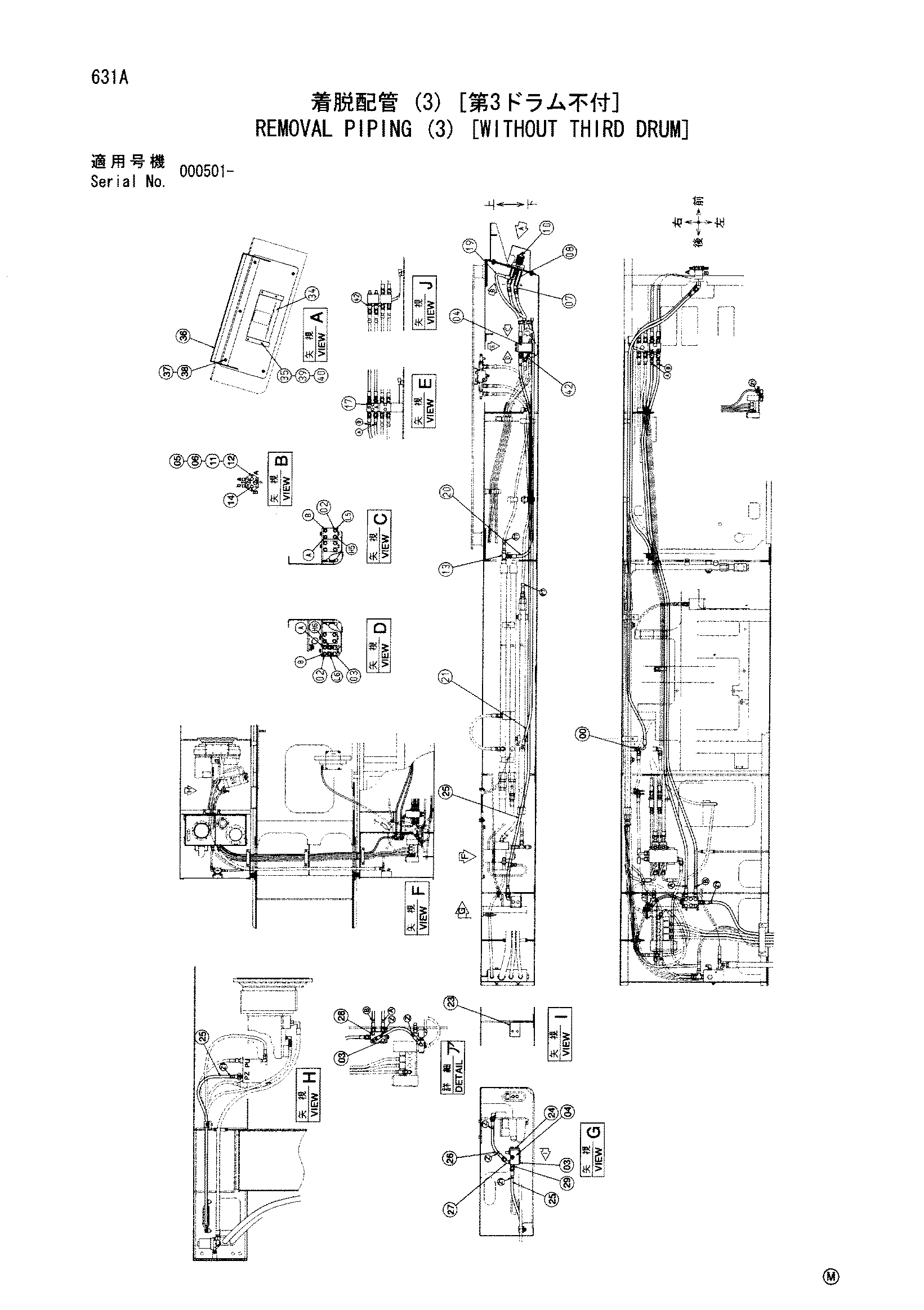

Снятие трубопроводы (3) [без третий барабан] — HITACHI CX650-2

Заводская схема «Снятие трубопроводы (3) [без третий барабан]» для HITACHI CX650-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4200466	Адаптер	1
00A	4509180	Уплотнительное кольцо	1
02	4200467	Адаптер	6
02A	957366	Уплотнительное кольцо	1
03	4093624	Пробка	12
03A	957366	Уплотнительное кольцо	1
04	4314477	Челночный клапан	2
05	J780525	Болт с внутренним шестигранником	2
06	A590105	Плоская шайба	4
07	4157919	Угловой штуцер	2
08	4172053	Адаптер	2
10	4350150	Электромагнитный клапан	1
11	A590905	Пружинная шайба	2
12	M500504	Гайка	2
13	4205363	Тройник	1
13A	4509180	Уплотнительное кольцо	1
14	4215650	Адаптер	2
17	J011025	Болт с шайбой	2
19	4332940	Шланг	2
20	4404125	Шланг	1
21	4375322	Шланг	1
23	4434867	Пластина клапан	1
24	J011025	Болт с шайбой	2
25	4303802	Шланг	3
26	4390224	Шланг	1
27	4200472	Угловой штуцер	1
27A	957366	Уплотнительное кольцо	1
28	4156434	Угловой штуцер	2
28A	957366	Уплотнительное кольцо	1
29	4200467	Адаптер	1
29A	957366	Уплотнительное кольцо	1
30	4190291	Зажим	3
34	8071662	Крышка	1
35	M340614	Болт с внутренним шестигранником	4
36	7034330	Ступень	1
37	4345743	Болт	5
38	A590910	Пружинная шайба	5
39	J950006	Гайка	4
40	A590906	Пружинная шайба	4
42	4338768	Тройник	2
42A	957366	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX650-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
