Обратные трубопроводы (2-3) — HITACHI CX650-2

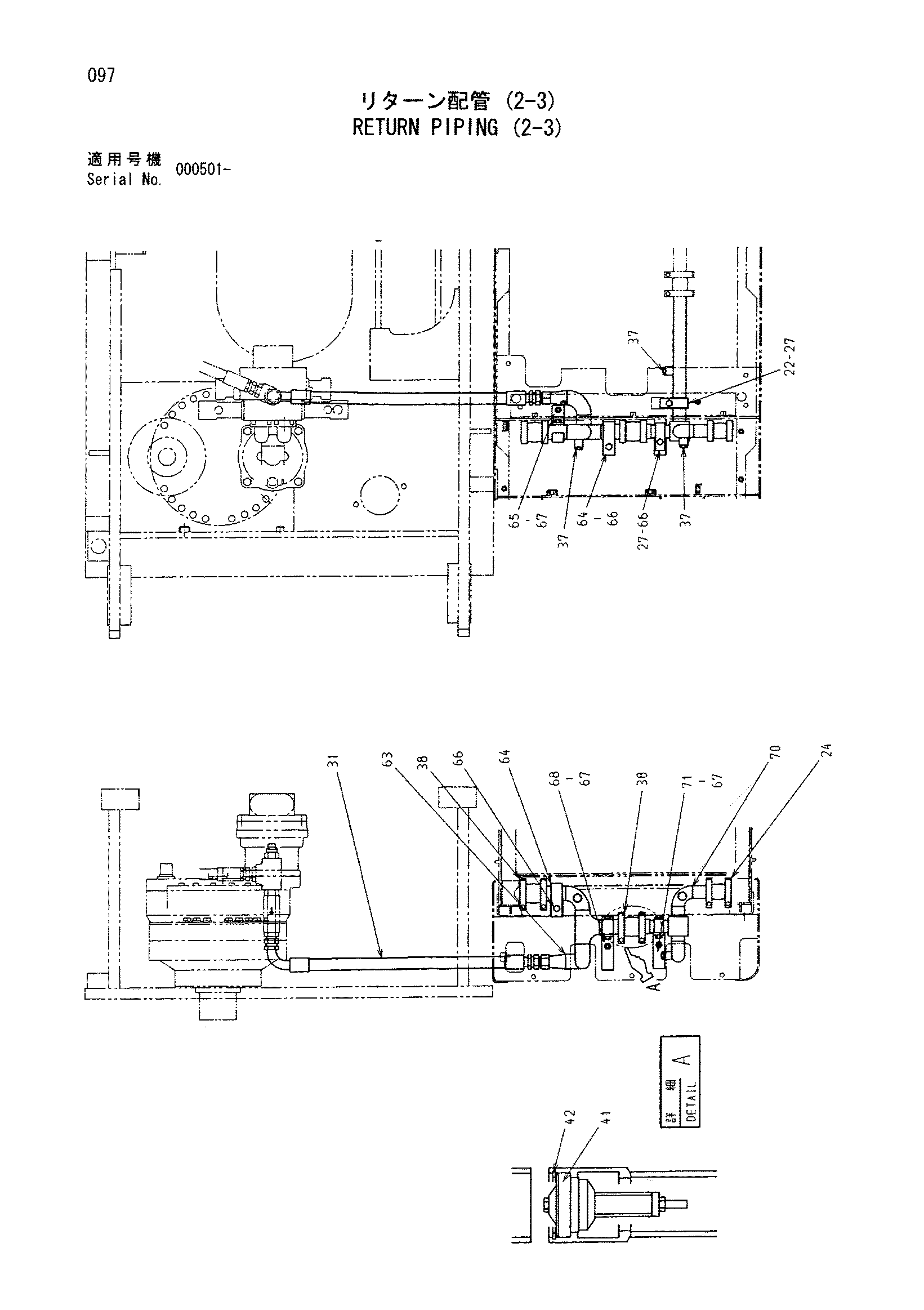

Заводская схема «Обратные трубопроводы (2-3)» для HITACHI CX650-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 22 | J011265 | Болт с шайбой | 1 |
| 24 | 4069801 | Муфта | 1 |
| 27 | 4053698 | Хомут трубки | 2 |
| 31 | 4371234 | Шланг | 1 |
| 37 | 4092534 | Пробка | 3 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 4067834 | Муфта | 2 |
| 41 | 4319244 | Клапан | 1 |
| 42 | 991718 | Стопорное кольцо | 1 |
| 63 | 8089015 | Трубка | 1 |
| 64 | 4053697 | Хомут трубки | 2 |
| 65 | 9759241 | Кронштейн | 1 |
| 66 | J011275 | Болт с шайбой | 3 |
| 67 | J011235 | Болт с шайбой | 3 |
| 68 | 9759240 | Кронштейн | 1 |
| 70 | 8089016 | Трубка | 1 |
| 71 | 9759239 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX650-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
