Механизм натяжения [EU] — HITACHI CX650-2

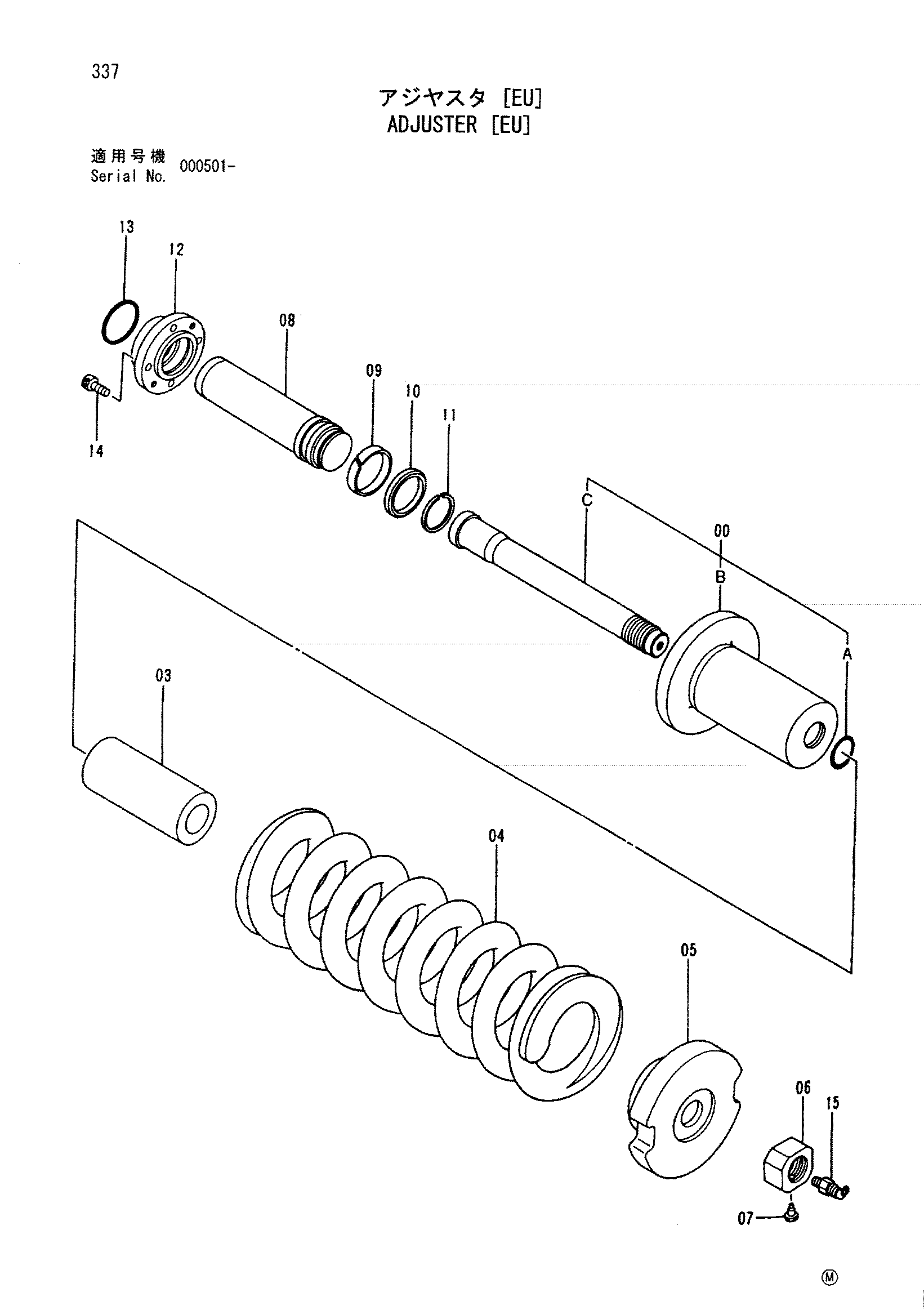

Заводская схема «Механизм натяжения [EU]» для HITACHI CX650-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Механизм натяжения [EU] HITACHI CX650-2](/catalog-drawings/ee/ee6562f5-dbef-4402-8cd9-94f0a8f20e7e.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9186036 | Гусеница пружина | 2 | |
| 01 | 4429662 | Проставка | 1 |
| 07 | 4186691 | Болт | 1 |
| 08 | 3087915 | Шток поршня | 1 |
| 09 | 4150804 | Кольцо | 1 |
| 10 | 4152609 | U-образная манжета | 1 |
| 11 | 4150805 | Стопорное кольцо | 1 |
| 12 | 3053628 | Направляющая | 1 |
| 13 | 4071223 | Уплотнительное кольцо | 1 |
| 14 | M341430 | Болт с внутренним шестигранником | 4 |
| 15 | 4293255 | Клапан | 1 |
| 17 | 3077626 | Кронштейн | 1 |
| 18 | 4377557 | Гайка | 1 |
| 19 | 9186203 | Гидроцилиндр | 1 |
| 20 | 2044604 | Пружина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX650-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
